Устройство и компоненты сцепления ЗМЗ-409

Сцепление двигателей ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 - сухое, однодисковое, с диафрагменной нажимной пружиной, состоит из двух основных частей: нажимной диск в сборе и ведомый диск в сборе.

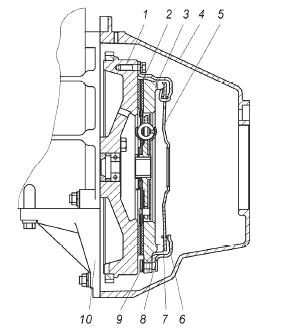

Сцепление ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303

1 - маховик; 2 - картер; 3 - ведомый диск; 4 - нажимной диск; 5 -диафрагменная нажимная пружина; 6 и 7 - опорные кольца; 8 - кожух сцепления; 9 - соединительные пружины; 10 - усилитель картера.

Нажимной диск (корзина) ЗМЗ–409 состоит из кожуха, нажимного диска, диафрагменной пружины и опорных колец.

Диск с кожухом соединен посредством девяти соединительных пластин по три штуке в пакете.

В двигателе ЗМЗ–409.10 применен ведомый диск, который состоит из фрикционных накладок, соединенных с диском посредством пружинных пластин, обеспечивающих осевую упругость, что необходимо для плавного включения сцепления и уменьшения износа фрикционных накладок.

Ведомый диск ЗМЗ–409 снабжен фрикционным гасителем крутильных колебаний, состоящим из шайбы, пружины и теплоизолирующей шайбы.

Наружный диаметр фрикционной накладки равен 225 мм, внутренний - 150 мм, толщина накладки - 3,5 мм. Размерность шлиц ступицы ведомого диска – 4×3×29 мм, число шлиц.

Особенности технического обслуживания сцепления двигателя ЗМЗ–409

Уход за сцеплением заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении.

Если это расстояние составляет менее 6 мм, то целесообразно снять ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском корзиной ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 целесообразно про-верять через 80 000 - 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 - 50 000 км при эксплуатации в тяжелых условиях.

Ремонт сцепления ЗМЗ–409

Разборка ведомого диска сцепления ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303 производится в следующем порядке:

- приподнять один из усов тарельчатой пружины гасителя выше выступа шайбы демпфера и повернуть пружину на 45°;

- снять пружину, теплоизолирующую шайбу и шайбу демпфера со ступицы;

- высверлить три упорных пальца и вынуть шесть демпферных пружин;

- высверлить заклепки крепления фрикционных накладок;- высверлить заклепки крепления пружинных пластин к ведомому диску.

Разборка нажимного диска (корзины) сцепления производится в следующем порядке:

- высверлить три заклепки крепления соединительных пластин к кожуху и снять нажимной диск;

- высверлить три заклепки крепления соединительных пластин к нажимному диску и снять пластины;

- отогнуть 15 усов кожуха и снять нажимную диафрагменную пружину и опорные кольца.

Осмотр и контроль деталей сцепления ЗМЗ–409

После разборки детали сцепления необходимо тщательно промыть и подвергнуть внимательному осмотру, обратив особое внимание на отсутствие погнутости, изношенности, трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице, кожухе, опорных кольцах и на других деталях механизма.

Фрикционные накладки ведомого диска необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхности корзины и маховика ЗМЗ–409 при наличии на них задиров и кольцевых рисок можно исправить проточкой и шлифовкой.

Величина снятого при обработке слоя металла должна быть такой, чтобы толщина нажимного диска после обработки была не менее 14,0 мм, а толщина маховика - не менее 19 мм.

Сборка сцепления ЗМЗ–409 автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3303

Сборка ведомого диска сцепления ЗМЗ–409 производится в следующем порядке:

- приклепать пружинные пластины к диску стальными заклепками;

- приклепать фрикционные накладки к пружинным пластинам алюминиевыми заклепками;

- установить диск и пластину демпфера на ступицу с пружинами и расклепать упорные пальцы;

- на квадратный конец ступицы надеть фрикционную шайбу гасителя, теплоизолирующую шайбу, тарельчатую пружину;

- сжать пружину до совпадения с канавкой на ступице и повернуть на 45° до фиксации выступом шайбы гасителя.

Сборка корзины сцепления ЗМЗ–409 производится в следующем порядке:

- надеть на усы кожуха опорные кольца и диафрагменную пружину;

- сжать пружину до плоского состояния и загнуть 15 усов кожуха;

- приклепать соединительные пластины к нажимному диску так, чтобы после приклепки они могли с усилием проворачиваться;

- установить нажимной диск с пластинами в сборе в кожух с диафрагменной пружиной в сборе и приклепать соединительные пластины к кожуху;

- установить нажимной диск корзину в сборе в приспособление и проверить размер от привалочной плоскости кожуха до концов лепестков пружины, который должен быть 43,5 ± 2 мм, а также биение (отклонение лепестков от положения в одной плоскости), которое не должно превышать 0,65 мм.

При необходимости лепестки выровнять путем их деформации, не снимая с приспособления, после чего произвести статическую балансировку.

При необходимости дисбаланс устранять установкой специальных грузиков в отверстия кожуха. Допустимый остаточный дисбаланс 10 г/см.
