Обслуживание топливной системы и системы охлаждения ЗМЗ-409

Система охлаждения двигателя ЗМЗ-409 (УАЗ-Патриот 3163, УАЗ-Хантер)

Система охлаждения ЗМЗ-409 автомобилей УАЗ-Патриот 3163, УАЗ-Хантер - жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Система состоит из водяной рубашки блока цилиндров и водяной рубашки головки цилиндров двигателя, водяного насоса 6, термостата 3, сливного краника 7, датчика указателя температуры охлаждающей жидкости 4, датчик сигнализатора аварийной температуры охлаждающей жидкости, установленного в верхний бачок радиатора.

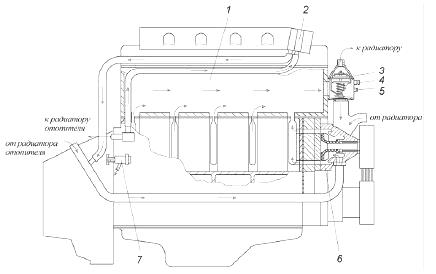

Система охлаждения двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ-Хантер

1 – двигатель; 2 – патрубок дросселя; 3 – термостат; 4 – датчик указателя температуры охлаждающей жидкости; 5 – датчик температурного состояния двигателя; 6 – водяной насос; 7 – сливной краник блока цилиндров

Наиболее выгодный температурный режим охлаждающей жидкости лежит в пределах 80...90° С.

Указанная температура поддерживается при помощи термостата, действующего автоматически и жалюзи, управляемых водителем.

Поддержание термостатом правильного температурного режима в системе охлаждения оказывает решающее влияние на износ деталей двигателя ЗМЗ-409 и экономичность его работы.

Для контроля температуры охлаждающей жидкости на щитке приборов автомобилей УАЗ-Патриот, УАЗ-Хантер имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, на щитке приборов автомобиля имеется сигнализатор аварийной температуры, загорающийся красным светом при повышении температуры жидкости свыше 104 °С.

Датчик сигнализатора аварийной температуры ввернут в верхний бачок радиатора. При загорании сигнализатора следует немедленно остановить двигатель и устранить причину перегрева охлаждающей жидкости.

Водяной насос (помпа) ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ-Хантер центробежного типа. Подшипник 7 отделен от охлаждающей жидкости самоподжимным сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружучерез контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке и в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 напрессованы на валик подшипника.


Водяной насос (помпа) ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ-Хантер

1 – ступица; 2 - фиксатор; 3 корпус; 4 - сальник; 5 -крыльчатка; 6 -контрольное отверстие для выхода охлаждающей жидкости; 7 - подшипник

Привод насоса ЗМЗ-409 (и генератора) осуществляется поликлиновым ремнем 6РК 1220.

Разборка и сборка водяного насоса ЗМЗ-409 (УАЗ-3163)

Разборка насоса производится в следующем порядке:

- съемником снять крыльчатку;

- съемником снять ступицу;

- вывернуть фиксатор подшипника;

- выпрессовать из корпуса подшипник в сборе с валиком;

- выпрессовать из корпуса сальник.

Сборка помпы ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер) производится в следующем порядке:

- с помощью оправки установить сальник, не допуская перекоса, в корпус насоса;

- запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор совпало с отверстием в корпусе насоса;

- завернуть фиксатор подшипника и закернить, чтобы не происходило самоотворачивание фиксатора;

- напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0 ± 0,2 мм;

- напрессовать крыльчатку на валик подшипника, обеспечив зазор между крыльчаткой и корпусом 0,9...1,3 мм.

При напрессовке ступицы и крыльчатки необходимо разгружать корпус, фиксатор и подшипник насоса от усилий запрессовки, т.е. упор при напрессовке должен осуществляться на торец валика.

Перед сборкой очистить и промыть детали насоса, удалить отложения с крыльчатки, корпуса и крышки.

Проверить величину осевого перемещения наружной обоймы подшипника относительно валика, которая не должна превышать 0,13 мм при нагрузке 5 кгс.

Подшипник насоса заполнен смазкой на заводе-изготовителе и при ремонте насоса смазки не требует.

Система питания двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер)

Система питания топливом ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер) осуществляется посредством впрыска топлива во впускную трубу электромагнитными форсунками, управляемыми микропроцессором.

Система питания состоит из топливного бака 5, топливопроводов 4, 6 и 9, электробензонасоса 8, топливных фильтров 7 и 10, топливопровода двигателя 1, отлитого из алюминиевого сплава, с регулятором давления топлива 3 и электромагнитными форсунками 2.

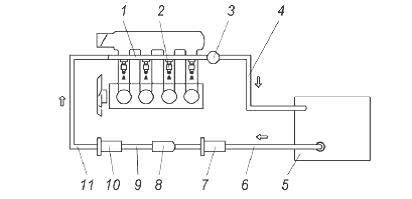

Схема системы питания двигателя ЗМЗ-409 (УАЗ-3163)

1 - топливопровод двигателя; 2 - электромагнитные форсунки; 3 - регулятор давления топлива; 4 - топливопровод отвода топлива в бак; 5 - топливный бак; 6 - топливопровод низкого давления; 7 - топливный фильтр грубой очистки; 8 - электробензонасос; 9 - топливопровод вы-сокого давления; 10 - фильтр тонкой очистки топлива; 11 - топливопровод высокого давления

Система впуска воздуха и выпуска отработавших газов ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер)

Впускная система двигателя состоит из впускной трубы и ресивера, отлитых из алюминиевого сплава. Геометрические параметры системы позволяют реализовать газодинамический наддув двигателя.

На режиме холостого хода и малых нагрузках воздух в двигатель поступает через отдельную систему непосредственно к впускным клапанам.

Выпускной коллектор ЗМЗ-409 отлит из чугуна. Для улучшения очистки цилиндров двигателя от отработавших газов патрубки от каждого цилиндра соединены между собой 1 и 4, 2 и 3 .

Это уменьшает влияние работы одного цилиндра на другой и позволяет реализовать эффект настроенного выпуска отработавших газов.

Система вентиляции картера ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер)

Система вентиляции картера - закрытая, принудительная, действующая за счет разрежения во впускной системе. Маслоотражатель размещен в крышке клапанов.

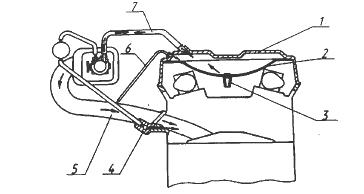

Схема вентиляции картера двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ-Хантер)

1 - крышка клапанов; 2 - маслоотражатель; 3 - трубка маслоотражательная; 4 - продольный канал системы холостого хода; 5 - ресивер с впускной трубой; 6 - шланг малой ветви вентиляции; 7 - шланг основной ветви вентиляции.

При работе двигателя на холостом ходу газы из картера отсасываются через малую ветвь в канал системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров.

На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.

При эксплуатации не нарушайте герметичность системы вентиляции и не допускайте работу двигателя при открытой маслозаливной горловине.

Это вызывает повышенный унос масла с картерными газами и загрязнение окружающей среды.
