Характеристика двигателя УМЗ-421, УМЗ-4218

Базовой моделью двигателя с рабочим объемом 2,89 л для автомобилей УАЗ-Хантер, УАЗ-3303, 2206 является двигатель УМЗ-421 со степенью сжатия 7,0 (для работы на бензине А-76), с настроенной системой выпуска отработавших газов, с карбюраторной системой топливоподачи, в общеклиматическом исполнении (условия эксплуатации от минус 50°С до плюс 50°С и относительной влажностью воздуха до 98% при плюс 25°С).

Отличительной особенностью нового семейства двигателей УМЗ-421 с рабочим объемом 2,89 л является оригинальная конструкция алюминиевого блока цилиндров с залитыми тонкостенными гильзами из чугуна.

Применение блока цилиндров указанной конструкции позволило увеличить диаметр цилиндра с 92 мм до 100 мм при сохранении межцилиндрового расстояния 116 мм (как на двигателях с рабочим объемом 2,445 л), обеспечить при этом увеличение жесткости блока цилиндров по сравнению с блоком, имеющим «мокрые» гильзы, и уменьшить овализацию гильз в процессе эксплуатации, что повысило ресурс цилиндропоршневой группы и снизило эксплуатационный расход масла.

Сохранение межцилиндрового расстояния позволило обеспечить взаимозаменяемость значительной части основных деталей и узлов нового двигателя с двигателями рабочего объема 2,445 л.

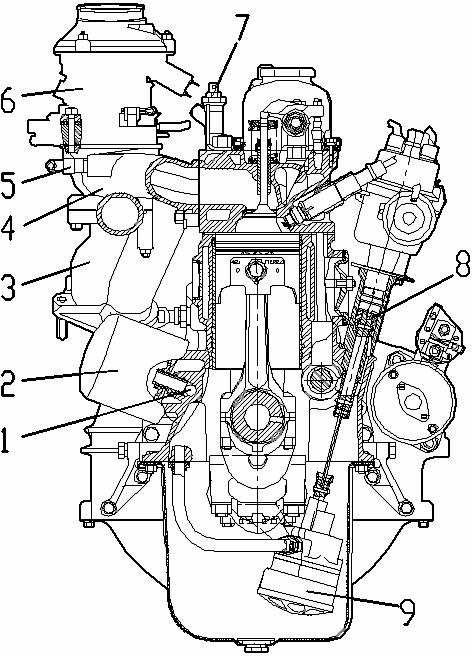

Двигатель УМЗ-421/УМЗ-4218 для автомобилей УАЗ-Хантер, УАЗ-3303, 2206

1 – канал главной масляной магистрали; 2 – масляный фильтр; 3 – выпускной коллектор; 4 – впускная труба; 5 – штуцер отбора разрежения на вакуумный усилитель тормозов; 6 – карбюратор; 7 – кран подачи охлаждающей жидкости к радиатору системы отопления салона; 8 – привод распределителя и масляного насоса; 9 – масляный насос.

Технические показатели двигателей УМЗ-421, УМЗ-4218 (УАЗ-Хантер, УАЗ-2206, 3303)

Число и расположение цилиндров - Четыре, рядное

Диаметр цилиндров и ход поршня, мм (рабочий объем, л) - 100х92 (2,89)

Степень сжатия - 8,2 / 7,0

Порядок работы цилиндров - 1-2-4-3

Максимальная мощность, кВт (л.с.) при номинальной частоте вращения 4000 мин-1 82,4 (112) / 72,1 (98)

Максимальный крутящий, Нм (кг/см) - 221 (22,5) / 201 (20,5)

Частота вращения, соответствующая максимальному крутящему моменту, мин-1 2200 – 2500

Минимальная частота вращения холостого хода, мин-1 - 750:50

Минимальный удельный расход топлива по скоростной внешней характеристике, не более, г/кВтч (г/л.с.ч) - 292 (215) / 306 (225)

Система питания топливом - Карбюраторная

Система смазки - Комбинированная: под давлением и разбрызгиванием

Емкость маслосистемы, без емкости маслорадиатора, л - 5,8

Система вентиляции картера - Закрытая, принудительная с регулятором разрежения в картере

Система охлаждения - Жидкостная, закрытая с принудительной циркуляцией охлаждающей жидкости

Емкость системы охлаждения без емкости радиатора охлаждения, л - 3,5

Электрооборудование двигателей УМЗ-421, УМЗ-4218

Тип электрооборудования - Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом (массой)

Номинальное напряжение, В - 12

Генератор - 16.3771 или 6651.3701 (УМЗ-421), 957.3701-10 или 665.3701 (УМЗ-4218)

Стартер - 62.3708, 42.3708 или 4211.3708-01

Система зажигания - Бесконтактная

Распределитель зажигания - 3312.3706-01

Основные параметры регулировок двигателя УМЗ-421, УМЗ-4218

Зазор между коромыслами и выпускными клапанами 1 и 4 цилиндров на холодном двигателе при 15-20°С, мм - 0,30-0,35

Зазор между остальными коромыслами и клапанами, мм - 0,35-0,40

Температура жидкости в системе охлаждения, °С - 80-100

Минимальная частота вращения коленчатого вала в режиме холостого хода, мин-1 - 700-800

Зазор между электродами свечей, мм - 0,7-0,85

Прогиб ремня водяного насоса и генератора (для всех двигателей) при нажатии с усилием 4 Н (4 кгс), мм - 8-10
