Устройство и техобслуживание ведущих мостов УАЗ-Хантер

На автомобили УАЗ-Хантер, УАЗ-31519 устанавливают одноступенчатые ведущие мосты. Главные передачи и дифференциалы переднего и заднего мостов по конструкции аналогичны.

Передний мост представляет собой жесткую пустотелую балку, внутри которой размещены главная (гипоидная) передача и дифференциал.

От главной передачи редуктора моста УАЗ-Хантер, УАЗ-31519 (рис.1) крутящий момент передается на передние ступицы через полуоси, подключаемые муфтами отключения колес.

Полуоси представляют собой единые детали с шарнирами равных угловых скоростей.

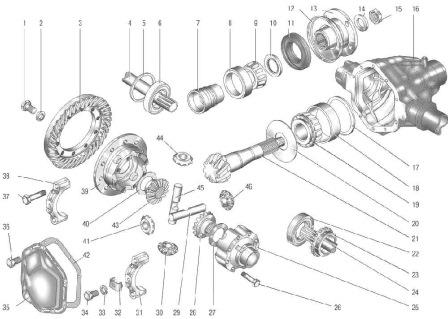

Рис.1-Главная передача (редуктор ведущего моста) УАЗ-Хантер, УАЗ-31519

1, 26, 34, 36, 37 – болты; 2, 33 – пружинные шайбы; 3 – ведомая шестерня; 4, 24 – полуоси; 5 – регулировочное кольцо осевого смещения дифференциала; 6, 22 – подшипники; 7 – распорная втулка; 8 – наружная обойма наружного роликового подшипника; 9 – роликовый подшипник; 10 – упорное кольцо; 11 – сальник; 12 – отражатель; 13 – фланец; 14 – шайба; 15 – гайка; 16 – картер ведущего моста; 17 – регулировочное кольцо ведущей шестерни; 18 – наружная обойма внутреннего роликового подшипника; 19 – внутренний роликовый подшипник; 20 – маслосъемное кольцо; 21 – вал в сборе с ведущей шестерней; 23 – регулировочная гайка подшипников дифференциала; 25, 39 – чашки коробки дифференциала; 27, 40 – опорные шайбы шестерней полуоси; 28, 43 – шестерни полуоси; 29, 45 – оси сателлитов дифференциала; 30, 41, 44, 46 – сателлиты дифференциала; 31, 38 – крышки подшипников дифференциала; 32 – фиксатор регулировочной гайки подшипников дифференциала; 35 – крышка картера главной передачи; 42 – прокладка крышки картера главной передачи

Масло сливайте через отверстие 2 (рис. 3 и 4), расположенное в нижней части картера, при этом вывинчивайте и пробку 1 контрольного отверстия.

Осевой зазор в подшипниках ведущей шестерни редуктора моста УАЗ-Хантер, УАЗ-31519 более 0,05 мм не допускается, т. к. при его наличии происходит быстрый износ зубьев шестерён и возможно заклинивание моста.

Проверку наличия осевого зазора в подшипниках производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Осевой зазор в подшипниках дифференциала главной передачи также не допускается. Проверку его производите покачиванием ведомой шестерни при снятой крышке картера или через маслоналивные отверстия.

В случае обнаружения зазоров мост автомобиля УАЗ-Хантер, УАЗ-315195 подлежит регулировке. Передние колеса автомобиля постоянно включены.

Включение и выключение переднего моста и понижающей передачи производится рычагом раздаточной коробки.



Рис. 2. Регулировка угла поворота колес переднего ведущего моста УАЗ-Хантер, УАЗ-315195

1 -болт ограничения поворота; 2 - контргайка; 3 -упор-ограничитель поворота

При осмотре поворотных кулаков ведущего моста УАЗ-Хантер, УАЗ-31519 обращайте внимание на исправность регулировочных болтов 1 (рис. 2) и упоров ограничителей 3 поворота колес.

Величина угла Б поворота правого колеса вправо, а левого - влево должна быть в пределах 26-27°.

Увеличенный угол поворота колес приводит к контакту колеса с деталями подвески.

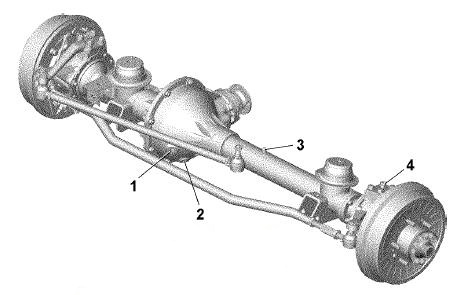

Рис.3. Передний мост УАЗ-Хантер, УАЗ-31519 с неразъемным картером

1 -пробка заливного отверстия; 2 -пробка сливного отверстия; 3 - предохранительный клапан; 4 -нижняя гайка шкворня масленка

В процессе эксплуатации добавление смазки в сферические шкворни и в шаровые опоры не требуется (мосты, приведенные на рис. 3). При ремонте смазка в узлах заменяется.

Регулировка затяжки шкворней поворотного кулака ведущего переднего моста УАЗ-Хантер, УАЗ-31519 производится с предварительным натягом вдоль общей оси шкворней.

Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков.

При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль общей оси шкворней. Этот зазор устраняйте подтяжкой зажимной втулки.

Эксплуатация переднего ведущего моста с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня.

В условиях эксплуатации удобнее всего подтягивать зажимную втулку нижнего шкворня мостов УАЗ-Хантер, УАЗ-315195:

- отверните гайку;

- снимите накладку с прокладкой;

- специальным ключом подтяните зажимную втулку до устранения зазора (предварительно ударив медным молотком по резьбовому торцу шкворня);

- поворотом ключа на 10-20° дотяните эту втулку, чтобы создать предварительный натяг вдоль общей оси шкворней;

- установите накладку с прокладкой;

- затяните гайку шкворня крутящим моментом 80-100 Нм (8-10 кг/см) (см. приложение 2).

Превышение момента затяжки приведет к снижению предварительного натяга и выходу из строя шкворневого узла.

Крутящий момент поворота шаровой опоры (или корпуса поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси) при снятых уплотнительных кольцах и шарнире поворотного кулака ведущего моста УАЗ-Хантер, УАЗ-31519 в любую сторону относительно общей оси шкворней должен быть в пределах 10-25 Нм (1,0-2,5 кг/см).

Если контрольный параметр не будет достигнут, то повторно проведите дотяжку зажимной втулки поворотом ключа еще на 10-20° и затяните гайку с указанным крутящим моментом.

При невозможности устранения зазоров подтягиванием резьбовой втулки, необходима замена вкладышей шкворневых узлов переднего моста.

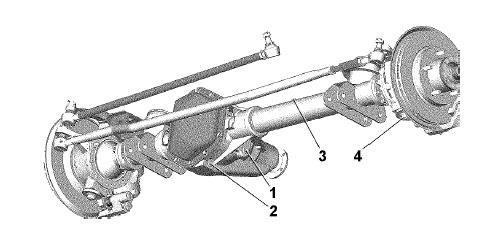

Рис. 4. Передний мост УАЗ-Хантер, УАЗ-315195 с вертикальным разъемом картера

1 -контрольная пробка; 2 -сливная пробка; 3-предохранительный клапан; 4 –пресс-масленка.

На некоторые модели автомобилей УАЗ-Хантер, УАЗ-31519 могут быть установлены мосты, приведенные на рис. 4, со шкворнями, в которые необходимо добавлять смазку в процессе эксплуатации.

Для смазки шкворней на рычаге поворотного кулака (справа) и на верхней накладке шкворня (слева) установлены пресс-масленки 4.

Зазор между торцами шкворней и опорными шайбами шаровой опоры, образующийся при износе трущихся поверхностей, устраняйте снятием сверху и снизу одинакового количества регулировочных прокладок.

Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Разборка дифференциала переднего моста УАЗ-Хантер, УАЗ-31519

- Снимите дифференциал в сборе с ведомой шестерней.

- Спрессуйте подшипники с цапфы коробки дифференциала.

- Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.

- Выверните восемь болтов чашек коробки дифференциала и разъедините чашки.

- Извлеките шестерни дифференциала и сателлиты с осями.

- Соберите дифференциал в порядке, обратном снятию.

Снятие главной передачи редуктора переднего моста УАЗ-Хантер, УАЗ-31519

Главную передачу снимают для ремонта или замены.

- Выверните пробку и слейте масло из заднего моста.

- Извлеките обе полуоси

- Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.

- Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста УАЗ-Хантер, УАЗ-315195 и отведите его в сторону.

- Выверните десять болтов крепления крышки картера главной передачи и снимите крышку.

- Очистите привалочную поверхность от старой прокладки.

- Отверните гайку крепления фланца вала привода переднего моста.

- Снимите фланец с отражателем.

- Выверните четыре болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.

- Снимите сальник фланца.

- Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.

- Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
