Детали сцепления УАЗ-469, УАЗ-31512, 31514

Сцепление автомобилей УАЗ-469, УАЗ-31512, 31514 (рис.1) - однодисковое сухое, состоит из нажимного диска 4 с кожухом 20, нажимными пружинами 19 и оттяжными рычагами 11 в сборе, ведомого диска 3 с фрикционными накладками и гасителя крутильных колебаний в сборе.

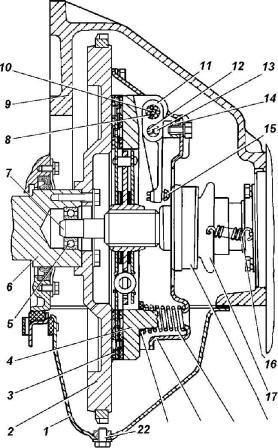

Рис.1. Сцепление УАЗ-469, УАЗ-3151, 31514

1 -нижняя часть картера сцепления; 2 -маховик; 3 -ведомый диск; 4 -нажимной диск; 5 передний подшипник; 6 -коленчатый вал; 7 -ведущий вал; 8 - игольчатый подшипник; 9 -картер сцепления; 10 -палец оттяжного рычага; 11 оттяжной рычаг; 12 -ось оттяжного рычага; 13 -ролик оттяжного рычага; 14 -вилка оттяжного рычага; 15 -регулировочный винт; 16 -оттяжная пружина муфты; 17 -муфта выключения сцепления; 18 -подшипник выключения сцепления; 19 -нажимная пружина; 20 -кожух сцепления; 21 -теплоизолирующая шайба; 22 -пробка

Механизм сцепления укреплен на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе 20 и маховике 2 знаком "О".

Выключающее устройство сцепления УАЗ-469, УАЗ-31512, 31514 состоит из установленных на нажимном диске оттяжных рычагов, муфты 17 выключения сцепления с упорным подшипником 18, установленных на крышке подшипника ведущего вала коробки передач, и вилки выключения, установленной на картере 9 сцепления.

На часть автомобилей с двигателями УМЗ и на все автомобили с двигателями ЗМЗ устанавливается сухое, однодисковое сцепление, с центральной нажимной пружиной диафрагменного типа.

Сцепление УАЗ-469, УАЗ-31512, 31514 состоит из нажимного диска с кожухом и нажимной тарельчатой разрезной (диафрагменной) пружиной, лепестки которой выполняют функцию оттяжных рычагов; ведомого диска с фрикционными накладками и гасителями крутильных колебаний.

Выключающее устройство сцепления состоит из лепестков тарельчатой пружины, муфты выключения сцепления с выжимным подшипником, установленной на крышке подшипника первичного вала коробки передач, и вилки выключения сцепления, установленной на муфте и связанной с картером сцепления удерживающей пластиной.

Визуально определить какое сцепление установлено можно по расположению рабочего цилиндра выключения сцепления.

Рабочий цилиндр сцепления УАЗ-469, УАЗ-31512, 31514 с нажимными пружинами и оттяжными рычагами (рис.1) расположен с левой (по ходу) стороны двигателя.

Рабочий цилиндр сцепления с центральной диафрагменной нажимной пружиной - с правой стороны двигателя.

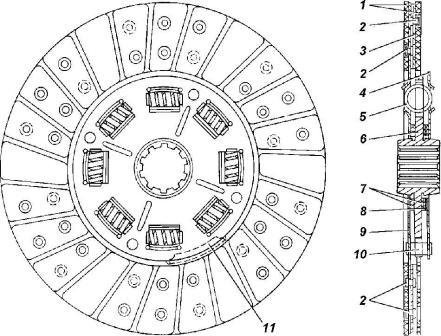

Рис.2. Ведомый диск сцепления УАЗ-469, УАЗ-31514, 3151

1 -фрикционные накладки; 2 -заклепки; 3 -пружина ведомого диска; 4 -стальной диск; 5 -демпферная пружина; 6 -ступица; 7 -фрикционные кольца; 8 - регулировочные кольца; 9 -ведомый диск; 10 -упорный палец; 11 -балансировочный грузик

Ведомый диск сцепления (рис.2) установлен на шлицы ведущего вала.

Нажимной диск сцепления (корзина) УАЗ-469, УАЗ-31512, 31514 под действием пружин прижимает фрикционные накладки к маховику, и возникающие при этом силы трения позволяют передать крутящий момент с коленчатого вала двигателя на ведущий вал коробки передач.

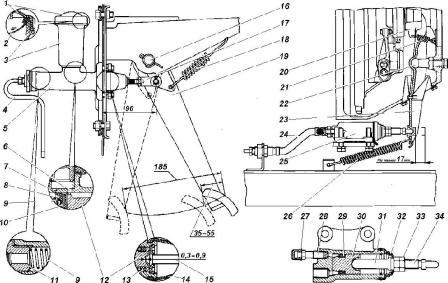

Рис.3. Привод выключения сцепления УАЗ-469, УАЗ-31512, 31514

1 -крышка; 2 -фильтр-сетка; 3 -бачок; 4 -гидротрубка; 5 -главный цилиндр привода сцепления; 6 -перепускное отверстие; 7- компенсационное отверстие; 8 -шайба; 9,18,21,26 -пружины; 10 -внутренняя манжета; 11 -штуцер; 12 -поршень главного цилиндра; 13 -наружная манжета; 14 -защитный колпак; 15 - толкатель главного цилиндра; 16 -ось педали; 17 -вилка; 19 -педаль; 20 -муфта; 22 -шаровая опора; 23 -вилка выключения сцепления; 24 -гидрошланг; 25 -рабочий цилиндр; 27 -колпачок; 28 -перепускной клапан; 29 -манжета; 30 -поршень рабочего цилиндра; 31 -толкатель; 32 -колпак; 33 -контргайка; 34 - ввертная часть толкателя

Привод выключения сцепления (рис.3) - гидравлический, состоит из подвесной педали 19, главного цилиндра 5, трубопровода 4, шланга 24 и рабочего цилиндра 25. В исходном положении педаль привода удерживается оттяжной пружиной.

При нажатии на педаль поршень главного цилиндра перемещается, давление рабочей жидкости возрастает и передается по трубопроводу в рабочий цилиндр, вызывая перемещение поршня и толкателя рабочего цилиндра, воздействующего на вилку выключения сцепления.

Поршень главного цилиндра имеет две уплотнительные манжеты: внутреннюю и наружную.

Между поршнем и внутренней манжетой установлена тонкая стальная шайба, закрывающая отверстия в головке поршня и выполняющая роль перепускного клапана. От загрязнения рабочая полость цилиндра защищается резиновым колпаком.

Обслуживание сцепления УАЗ-469, УАЗ-31514, 31512

Обслуживание сцепления УАЗ-469, УАЗ-31512, 31514 заключается в очистке от грязи, подтяжке болтовых соединений, регулировке и смазке в соответствии с таблицей смазки.

Необходимо периодически сливать конденсат из картера сцепления, вывернув пробку 22 (рис.1). Своевременно смазывать подшипник выключения сцепления через колпачковую масленку, расположенную с правой стороны картера сцепления.

Подшипник выключения сцепления с центральной дифрагменной пружиной добавления смазки не требует.

Обслуживание привода выключения сцепления сводится к регулировке свободного хода педали выключения сцепления, поддержанию уровня рабочей жидкости в бачке главного цилиндра гидропривода и при необходимости прокачке.

Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка.

Регулировку положения педали выключения сцепления производить изменением длины толкателя главного цилиндра. Регулировку свободного хода педали выключения сцепления производить изменением длины толкателя рабочего цилиндра.

Сцепление УАЗ-469, УАЗ-31512, 31514 с центральной дифрагменной пружиной не требует регулировки механизма сцепления и регулировки свободного хода. Свободный ход (5-30 мм) обеспечивается конструкцией сцепления.

Регулировку механизма сцепления УАЗ-469, УАЗ-3151, 31514 с нажимными пружинами и оттяжными рычагами производить при снятом нажимном диске сцепления в следующей последовательности:

- Установить между плитой и нажимным диском шаблон ведомого диска в виде кольца толщиной 9,5 мм.

- Закрепить за кожух собранный нажимной диск (корзина) на плите шестью болтами.

- Осуществить регулировку завинчиванием и отвинчиванием регулировочных винтов до получения размера 51,5+0,75 мм - расстояние от плиты до головок винтов (рис.4).

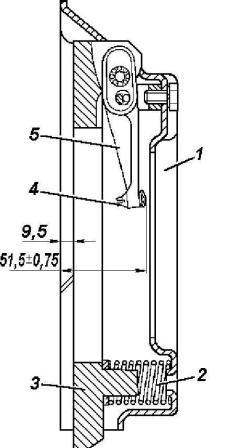

Рис.4. Положение оттяжных рычагов корзины сцепления УАЗ-469, УАЗ-31512, 31514 после регулировки

1 -кожух сцепления; 2 -нажимная пружина; 3 -нажимной диск; 4 -регулировочный винт; 5 -оттяжной рычаг

Разница в расстоянии от плиты до головок винтов не должна превышать 0,2 мм. Застопорить после регулировки винты рычагов, вминая край рычага в паз хвостовика винта.

В эксплуатации требуется периодически смазывать подшипник выключения сцепления согласно указаниям карты смазки, регулировать рабочий зазор между выжимным подшипником и головками регулировочных винтов, между подшипником и оттяжными рычагами — нормальный зазор соответствует ходу внешнего конца вилки 3,5—5,0 мм и достигается изменением длины толкателя или горизонтальной тяги, контролировать толщину фрикционных накладок ведомого диска.

Толщина ведомого диска сцепления УАЗ-469, УАЗ-31512, 31514, сжатого пружинами ведущего диска, не должна быть меньше 7 мм, проверку проводить не реже, чем через 20 тыс. км пробега.

Кроме того, необходимо в сроки, указанные на карте смазки, смазывать узел вала педалей и промежуточного рычага.

Порядок регулировки механизма выключения сцепления УАЗ-469, УАЗ-31512, 31514 следующий:

- Отсоединить пружину от вилки подшипника выключения сцепления и, перемещая вилку вручную от упора в толкатель до упора нажимного подшипника в оттяжные рычаги, замерить ход внешнего конца вилки.

- Величину хода вилки регулируют изменением длины тяги. После регулировки присоединить пружину вилки.

- Во время регулировки педаль сцепления должна находиться в верхнем положении — упираться в буфер пола.

Ремонт сцепления автомобилей УАЗ-469, УАЗ-3151, 31514

Без снятия двигателя доступ к сцеплению возможен только снизу. Поэтому следует установить автомобиль на смотровую яму или эстакаду, после чего:

- снять нижнюю часть картера сцепления и вилку подшипника выключения сцепления, отсоединив от нее пружину и осторожно разогнув рамку крепления чехла изнутри картера сцепления;

- снять колпачковую масленку, ее кронштейн и защитную пластину люка картера сцепления с правой стороны, отсоединить масленку от шланга;

- снять с автомобиля коробку передач вместе с муфтой и подшипником выключения сцепления; отвернуть болты крепления кожуха ведущего диска к маховику.

- Болты следует отворачивать последовательно по окружности на два-три оборота за 1 раз каждый болт, чтобы не погнуть лапы кожуха ведущего диска, после отвертывания болтов ведущий и ведомый диски выходят вниз;

- отсоединить пружину, соединяющую муфту подшипника выключения сцепления с коробкой передач, и снять муфту с шейки крышки коробки передач, затем спрессовать подшипник выключения сцепления с муфты (делать это следует только, если необходима замена подшипника или муфты).

Разборка корзины сцепления УАЗ-469, УАЗ-31512, 31514

Ведущий диск (корзина) сцепления УАЗ-469, УАЗ-31512, 31514 балансируется в собранном состоянии, поэтому перед разборкой необходимо заметить взаимное положение диска, кожуха и рычагов, чтобы при сборке было сохранено их взаимное расположение.

Разборку корзины сцепления необходимо выполнять в следующей последовательности:

- разгрузить оттяжные рычаги от действия нажимных пружин, отвернуть болты крепления оттяжных рычагов и, плавно сняв нагрузку с кожуха, снять кожух сцепления, снять нажимные пружины и термоизоляционные шайбы под ними;

- расшплинтовать пальцы рычагов и вынуть пальцы, рычаги из ведущего диска и иглы из рычагов;

- расшплинтовать пальцы опорных вилок, вынуть пальцы, снять вилки и ролики, после чего вывернуть упорные винты из рычагов, предварительно разогнув отогнутую в паз кромку оттяжного рычага (регулировочные болты следует снимать только при необходимости их замены).

Разборка ведомого диска (корзины) сцепления УАЗ-469, УАЗ-31512, 31514 производится только в том случае, если необходимо заменить изношенные фрикционные накладки, восстановить момент трения в демпфере или заменить сломанные детали.

При этом высверлить заклепки крепления фрикционных накладок и снять накладки, срезать расклепанные головки четырех упорных пальцев ступицы и разобрать демпфер — пружины, фрикционные и регулировочные кольца.

Осмотром определяют плотность заклепочных соединений, наличие трещин на деталях, забоины, изношенность или иное повреждение.

Особое внимание при осмотре следует обратить на ведомый и ведущий диски, ступицу, пружины фрикционный накладок, фрикционные накладки, муфту и подшипник выключения сцепления.

Детали, имеющие трещины или повреждения, ремонтируют или заменяют. Фрикционные накладки заменяют, если расстояние от головки заклепки до поверхности трения менее 0,2 мм, а также если на них имеются следы перегрева.

Ведущий диск УАЗ-469, УАЗ-31512, 31514, имеющий поверхностные трещины или кольцевые риски на рабочей поверхности, можно проточить и прошлифовать — общий съем металла не должен превышать 1 мм.

Подшипник выключения сцепления заменяют, если он имеет повреждения колец или кожуха и в том случае, если смазанный консистентной смазкой при осевой нагрузке имеет неровный ход, свидетельствующий о повреждении дорожек качения и шариков.

Муфта подшипника выключения сцепления должна обеспечивать запрессовку на нее подшипника. В приводе выключения сцепления проверить состояние втулки промежуточного рычага.

Проверить состояние соединений тяги с рычагами — суммарный зазор между пальцем и вилкой или пальцем и рычагом не должен превышать 1,0 мм.

Для проверки картера сцепления УАЗ-469, УАЗ-31514, 3151 необходимо установить индикатор на маховике двигателя, используя имеющиеся резьбовые отверстия так, чтобы он мог вращаться вместе с маховиком.

Ножку индикатора установить на цилиндрическую поверхность диаметром 116 мм — центрирующую коробку передач.

За один оборот коленчатого вала колебания показаний индикатора не должны превышать 0,1 мм (без учета зазора в коренных подшипниках).

 Затем ножку индикатора установить на задний торец картера на расстоянии приблизительно 5 мм от края отверстия диаметром 116 мм.

За один оборот коленчатого вала колебания показаний индикатора не должны превышать 0,1 мм (без учета осевого зазора в подшипниках коленчатого вала).

Сборка ведущего диска сцепления УАЗ-469, УАЗ-31512, 31514

- Собрать оттяжные рычаги с игольчатыми роликами.

- Ролики можно собрать насухо с помощью оправки диаметром 8 мм и длиной 9 мм, после чего смазать их несколькими каплями трансмиссионного масла, вставить подсобранные рычаги в выступы ведущего диска, руководствуясь сделанной при разборке маркировкой, вставить пальцы рычагов, зашплинтовать пальцы, установить на оттяжные рычаги опорные вилки, также руководствуясь маркировкой.

- Палец вилки должен располагаться в сторону диска, а ролик в сторону кожуха. После сборки пальцы зашплинтовать.

- Установить на выступы ведущего диска изолирующие шайбы, нажимные пружины (все пружины должны быть одного цвета) и кожух на подсобранный ведущий диск, руководствуясь сделанной при разборке маркировкой.

- Сжать нажимные пружины и закрепить опорные вилки оттяжных рычагов к кожуху болтами. Под болты поставить шайбы-звездочки.

- Если упорные винты были вывернуты из оттяжных рычагов, винты завернуть в рычаги и отрегулировать их положение. Регулировать положение рычагов следует на плите (маховике). Кожух сцепления УАЗ-469 закрепить болтами.

- Под корзину УАЗ-469 подложить ведомый диск или шаблон-заменитель толщиной 9 мм. После регулировки головки винтов должны находиться на расстоянии 51,5 мм от плиты. Допустимое отклонение 0,75 мм в любом направлении.

- Разница расстояния от плиты соседних рычагов не должна превышать 0,2 мм.По окончании регулировки винты застопорить отгибкой кромки рычага в паз винта.

Сборка ведомого диска сцепления УАЗ-469, УАЗ-31512, 31514

Перед сборкой ведомого диска УАЗ-469, УАЗ-31512, 31514 необходимо подготовить технологические детали, затем собрать ведомый диск вследующей последовательности:

- собрать демпфер, устанавливая вместо опорных пальцев распорные втулки с болтами, а пружины демпфера не устанавливать;

- закрепив неподвижно ведомый диск, поворачивать ступицу с помощью шлицевой оправки и динамометрического ключа, определяя при этом момент трения в демпфере.

Подбором регулировочных колец добиться момента трения 2—2,5 кгсм, затем разобрать демпфер, вставить в гнезда пружины и окончательно собрать его, установив вместо технологических деталей опорные пальцы и расклепать их;

- приклепать фрикционные накладки к пружинам и к ведомому диску заклепками диаметром 4 мм. Утопание головки заклепки от поверхности трения должно быть не менее 1,0 мм.

После сборки диска необходимо проверить его биение по поверхностям трения на радиусе 125 мм. Биение не должно превышать 0,7 мм. Повышенное биение может вызывать дергание в момент трогания автомобиля и неполное выключение сцепления.

Ведомый диск сцепления УАЗ-469, УАЗ-31512, 31514 балансируют на шлицевой оправке, установленной на двух горизонтальных призмах.

Для устранения дисбаланса на ведомый диск под фрикционные накладки устанавливают балансировочные грузики разной толщины. Допускаемый дисбаланс 18 гсм.

Ведомый диск устанавливают к маховику короткой частью ступицы. Ведущий диск устанавливают с совмещением меток «О» на кожухе и на маховике.

Для центрирования ведомого диска сцепления при сборке можно использовать ведущий вал коробки передач или специальную оправку.

Отсутствие центрирования ведомого диска относительно подшипника в коленчатом вале не даст возможности установить коробку передач.

Болты крепления кожуха следует затягивать равномерно, последовательно по окружности. Защитный чехол вилки выключения сцепления закрепить в окне картера отгибкой усиков рамки изнутри картера сцепления.

После установки сцепления регулировать привод сцепления, выдерживая размер свободного хода внешнего конца вилки.
