Компоненты заднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

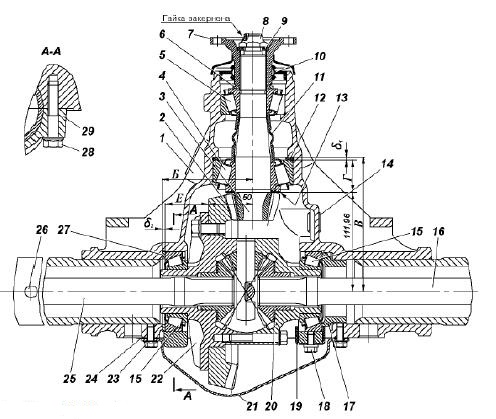

Рис.1. Мост задний Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

1-картер; 2-шестерня ведомая главной передачи; 3-шестерня ведущая главной передачи; 4-подшипник задний; 5-подшипник передний; 6-кольцо; 7- фланец; 8-гайка; 9-шайба; 10-манжета; 11-втулка распорная; 12-кольцо регулировочное; 13-маслоотгонное кольцо; 14-пробка заливного отверстия; 15-подшипники дифференциала; 16-полуось правая; 17-гайка подшипника дифференциала; 18-болт; 19-пластина стопорная; 20-шайба упорная; 21- крышка картера; 22-дифференциал; 23-болт; 24-прокладка; 25-полуось левая; 26-клапан предохранительный; 27-кольцо регулировочное; 28-болт; 29- крышка подшипника дифференциала.

Обслуживание заднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Обслуживание заднего моста Спайсер автомобилей УАЗ заключается в поддержании необходимого уровня масла в картере и своевременной его смене, проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главной передачи, периодической прочистке предохранительного клапана, подтяжке всех креплений и очистке магнитной пробки от металлических частиц при замене масла.

Следите, чтобы уровень масла был у нижней кромки заливного отверстия.

Осевой зазор в подшипниках ведущей шестерни не допускается, т.к. при его наличии происходит быстрый износ зубьев шестерён и возможно заклинивание моста.

Проверку наличия осевого зазора производите покачиванием ведущей шестерни за фланец крепления карданного вала.

Для устранения осевого зазора ведущей шестерни необходимо подтянуть гайку 8 (рис.1). При этом имейте в виду, что гайка имеет кернение в паз резьбовой части ведущей шестерни и при подтяжке потребуется большое усилие на ключе.

Подтяжку гайки производите осторожно до устранения осевого зазора ведущей шестерни, не допуская ее перетяжки, после чего закерните гайку.

Если закерненную гайку подтянуть не удается, то ее следует сначала отпустить на 0,5 -1,0 оборота, а затем затянуть до устранения осевого зазора и закернить.

Осевой зазор в подшипниках дифференциала главной передачи моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот также не допускается. Проверку его производите покачиванием ведомой шестерни 2 при снятой крышке 21 картера.

Осевой зазор ведомой шестерни главной передачи устраняйте подтяжкой гайки 17 подшипника дифференциала, предварительно сняв стопорную пластину 19.

После разборки моста детали тщательно промойте в керосине и осмотрите. Шестерни с задирами и выкрашиванием на зубьях замените.

Подшипники, имеющие износ, замените. Если подшипники и сопряженные с ними детали не требуют замены, то выпрессовку колец подшипников не производите.

Снятие внутренних колец подшипников дифференциала заднего моста Спайсер автомобилей УАЗ производите приспособлениями. Выпрессовку заднего подшипника производите только для замены.

При разборке моста внутренние и наружные кольца подшипников дифференциала и ведущей шестерни не разукомплектовывайте, а при сборке подшипники, не подлежащие замене, устанавливайте на прежние места.

Фланец ведущей шестерни - Торец фланца, сопряженный с кольцом 6 (рис. 1), должен быть гладким. При необходимости шлифуйте его до размера по высоте не менее 53 мм.

Картер моста - Удалите все неровности и заусенцы с посадочных и смежных поверхностей картера. Прочистите масляные каналы.

Дифференциалы и полуоси заднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Упорные шайбы, оси сателлитов, сателлиты, шестерни полуосей и коробки сателлитов с задирами и сильным износом замените. Сателлиты и полуосевые шестерни и заменяйте комплектно.

Замените упорную шайбу полуосевой шестерни, если се толщина меньше 1,2 мм. При износе торцев коробки сателлитов допускается установка шайб, увеличенных по толщине на 0,1 или 0,2 мм.

Сборку дифференциала заднего моста спайсер производите в следующем порядке:

- Перед сборкой дифференциала заднего моста спайсер смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.

- Установите упорные шайбы на шейки шестерен полуосей.

- Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.

- Закрепите сателлиты на оси разъемной крестовины.

- Установите разъемную крестовину с сателлитами в левую коробку сателлитов.

- Закрепите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (порядковые номера) обеих чашек были совмещены.

- Соедините коробки болтами и затяните их. Момент затяжки 36 - 50 Нм (3,6 - 5,0 кг/см).

- Установите ведомую шестерню главной передачи на коробку сателлитов, совместив
отверстия под болты. Установите болты и затяните их. Момент затяжки 100 - 140 Нм.

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью
шлицевой оправки от усилия не более 60 Н (6 кгс), приложенного на радиусе 80 мм.

Сборку и регулировку подшипников ведущей шестерни редуктора заднего моста спайсер производите в следующем порядке:

- Подберите регулировочное кольцо и установите его в картер главной передачи.

- Запрессуйте наружные кольца подшипников ведущей шестерни в горловину картера.

- Установите маслоотгонное кольцо 13 и напрессуйте внутреннее кольцо заднего подшипника на ведущую шестерню.

- Вставьте ведущую шестерню с подшипником и маслоотгонным кольцом в картер изнутри.

- Установите новую распорную втулку 11, внутреннее кольцо переднего подшипника и кольцо 6 снаружи на ведущую шестерню.

- Запрессуйте манжету 10 в горловину картера заподлицо, предварительно заполнив полость между рабочими кромками манжеты и смазав наружную пружинку.

- Установите фланец 7 на шлицы ведущей шестерни до упора.

- Установите шайбу 9 и затяните гайку 8, непрерывно вращая ведущую шестерню редуктора заднего моста спайсер, до обеспечения требуемого момента проворачивания, который должен быть 1,0 - 2,0 Нм (0,1 - 0,2 кг/см) для новых подшипников или 0,4- 0,8 Нм (0,04 -0,08 кг/см) для приработанных.

Момент затяжки гайки 8 при этом обычно составляет 180 - 250 Нм (18 - 25 кг/см). Если гайка 8 была перетянута, т.е. момент проворачивания ведущей шестерни M> 2,0 Нм (0,2 кг/см), распорная втулка II подлежит обязательной замене. Закерните гайку 8 в паз резьбы.



Рис.2. Замер установочного размера дифференциала Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот с подшипником

Регулировка положения ведомой шестерни редуктора моста спайсер

При замене шестерен главной передачи положение ведомой шестерни регулируется подбором толщины кольца 27.

При установке новой ведомой шестерни 2 и нового подшипника 15, установленного со стороны ведомой шестерни и упирающеюся в регулировочное кольцо 27, измерьте размер Е (рис.2), приложив осевое усилие Р=4000-5000 Н (400-500 кгс) и прикатав подшипник, чтобы ролики заняли правильное положение.

В картере измерьте размер Б (рис. 1) от оси ведущей шестерни до упорного торца подшипника дифференциала.

По действительным размерам Б, Е и монтажного размера 50 мм ведомой шестерни подберите кольцо толщиной 2 d =(Б-(Е+50±х)) мм с точностью ±0,025 мм, где х -величина фактического отклонения от монтажного размера 50 мм с соответствующим знаком (плюс или минус), которая нанесена электрографом на торце ведомой шестерни.

Если требуется заменить только подшипник дифференциала заднего моста спайсер, установленного со стороны ведомой шестерни, то следует измерить монтажную высоту подшипника.

Если измеренная высота нового подшипника больше или меньше высоты старого подшипника на какую-то величин), то, чтобы не нарушать положение ведомой шестерни, новое регулировочное кольцо 27 (рис. 1) должно быть тоньше в первом случае или толще во втором на ту же величину.

Затем отрегулируйте предварительный натяг подшипников дифференциала, как указано выше.

Замена подшипника дифференциала, установленного со стороны регулировочной гайки 17, не влияет на положение ведомой шестерни, а требует лишь регулировки предварительного натяга подшипников дифференциала.

Регулировку подшипников дифференциала заднего моста спайсер и бокового зазора производите (в случае их замены) в следующем порядке:

- Напрессуйте внутренние кольца подшипников дифференциала на шейки собранного
дифференциала до упора.

- Установите дифференциал в сборе с наружными кольцами подшипников дифференциала и регулировочным кольцом в картер.

- Установите крышки 29 (см. рис. 1) подшипников дифференциала и закрепите их болтами 28, момент не более 5,0 Нм (0,5 кг/см).

- Регулировку подшипников 15 дифференциала заднего моста спайсер производите затяжкой гайки 17, периодически вращая дифференциал, чтобы ролики заняли правильное положение.

- После затягивания гайки, суммарный момент проворачивания ведущей шестерни и дифференциала должен быть в пределах 0,21-0,42 Нм (проверку осуществляйте проворачиванием за ведущую шестерню).

- Проверку и регулировку бокового зазора в зацеплении шестерен установленного нового комплекта главной передачи производите после регулировки их положения.

- Нормальный боковой зазор проверяется индикатором в направлении, перпендикулярном к поверхности зуба ведомой шестерни при закреплении к картеру стойки индикатора.

Проверку зазора производите на 3-4 зубьях, равномерно расположенных по окружности, при этом разброс значений зазора не должен превышать 0,05 мм.

Нормальный боковой зазор должен быть в пределах 0,15 - 0,25 мм. Если боковой зазор меньше данной величины, то подобранное регулировочное кольцо 27 следует заменить кольцом меньшей толщины.

При проверке и регулировке бокового зазора предварительный натяг в подшипниках дифференциала заднего моста спайсер создавать не обязательно.

Достаточно, чтобы регулировочная гайка 17 находилась в соприкосновении с подшипниками, а зазор в подшипниках отсутствовал.

- После регулировки бокового зазора проверьте зацепление шестерен главной передачи по пятну контакта. Для этого окрасьте зубья ведомой шестерни краской (по 2 зуба в трех или четырех местах, равномерно по окружности). Затем с помощью полуосей притормозите ведомую шестерню, а ведущую вращайте в обоих направлениях до тех пор, пока не обозначится пятно контакта.

- Отверните болты 28 (см. рис. 1). На резьбовую часть нанесите анаэробный герметик, предварительно обезжирив резьбу соединяемых деталей, а затем затяните болты. Момент затяжки 140 - 160 Нм (14 - 16 кг/см).

- Установите на крышку подшипника дифференциала заднего моста спайсер стопорную шайбу 19 и закрепить болтом с пружинной шайбой. Предварительно обезжирьте резьбу соединяемых деталей и нанесите на резьбовую часть болта герметик. Момент затяжки болта 11 - 25 Нм (1,1 - 2,5 кг/см).

Стопорная пластина может быть установлена в зубья регулировочной гайки одним или двумя "усами". При невозможности установки стопорной пластины ни в одном из положений дотяните регулировочную гайку до ближайшего совпадения зубьев.

- Установите прокладку 24 крышки картера, крышку 21 картера и затяните болтами 23. Момент затяжки 11 - 25 Нм (1,1 - 2,5 кг/см).

- Закончив сборку моста, проверьте его нагревание после движения автомобиля. Если нагревание картера в зоне подшипников ведущей шестерни и подшипников дифференциала свыше 90°С (вода на картере кипит), то произведите регулировку предварительного натяга подшипников как указано выше.

Ступицы колёс заднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Систематически меняйте смазку в ступицах колес. Для замены смазки снимите ступицу с цапфы, удалите старую смазку и промойте керосином подшипники и внутреннюю полость ступицы. Слой смазки в ступице между подшипниками должен быть толщиной 10-15 мм.

Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в колесный тормозной механизм.

При промывке и замене смазки не снимайте манжету во избежание ее повреждения и нарушения уплотнения. Выпрессовывайте манжету только при сильном загрязнении смазки и замене подшипников ступицы.

Регулировка подшипников ступиц колес заднего моста Спайсер автомобилей УАЗ

Регулировку подшипников выполняйте тщательно. При слабой затяжке подшипников в них во время движения возникают удары, разрушающие подшипники.

При слишком тугой затяжке происходит сильный нагрев подшипников, вследствие чего смазка вытекает и подшипники выходят из строя. Кроме того, большие зазоры в ступицах передних колес увеличивают ход тормозной педали.

Рис.3. Ступица колеса заднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

1- колесо; 2-болт ступицы; 3-гайка крепления колеса; 4-регулировочная гайка; 5-болт крепления полуоси; 6-стопорная шайба; 7-контргайка; 8-упорная шайба; 9-полуось; 10-цапфа; 11-прокладка; 12-подшипник; 13-ступица; 14-упорное кольцо; 15-тормозной барабан; 16-импульсный диск; 17-датчик АБС; 18 упорная шайба; 19-манжета

Наличие зазора в подшипниках проверяйте покачиванием колес.

Для замены смазки ступицу снимите с цапфы, удалите отработавшую смазку, тщательно промойте подшипники и манжету.

Смажьте подшипники и рабочую кромку манжеты.

Обязательно заполните смазкой пространство между роликами подшипников. Между подшипниками заложите слой смазки толщиной 10-15 мм.

Не закладывайте в ступицу смазки больше нормы во избежание попадания в колесные тормозные механизмы.

Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:

- Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.

- Выньте полуось 9 (см.рис.3) у заднего моста или снимите фланец ведущий у переднего моста.

- Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.

- Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).

- Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).

- Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 - 40 Нм (3,0 - 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.

- Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 - 40 Нм (3,0 - 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

- Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

- Загните один ус замочной шайбы на грань гайки, а второй - на грань контргайки.

- Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.

Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.

Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.

Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.
