Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

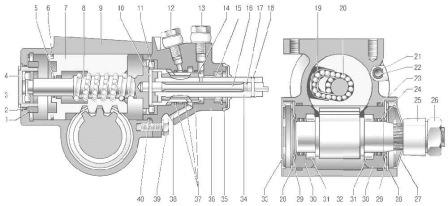

Рис.1. Рулевой механизм с гидроусилителем ГУР УАЗ-Хантер 315195, УАЗ-31519

1 – гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40 – уплотнительные кольца; 3 – стакан; 4, 11 – упорные подшипники; 7 – поршень-рейка; 8 – винт; 9 – картер; 10, 18 – штифты; 12 – штуцер нагнетательного шланга; 13 – штуцер сливного шланга; 14 – гильза; 15 – манжета; 16 – торсион; 19 – шариковод; 20 – шарики; 22 – канал в картере; 25 – сошка; 26 – гайка сошки; 27 – крышка защитная нижняя; 28 – стопорные кольца; 29 – регулировочные шайбы; 30 – опоры вала сошки; 31 – ролики; 32 – вал сошки; 33 – крышка защитная верхняя; 34 – ротор; 35 – защитный колпак; 36 – корпус распределителя; 38 – канал в корпусе распределителя; 39 – болты крепления корпуса распределителя к картеру

- Снимите рулевой механизм.

- Закрепите рулевой механизм в тисках таким образом, чтобы нагнетательное и сливное отверстия (отверстия под штуцера) были внизу.

- Слейте масло из механизма, поворачивая рукой ротор 34 (рис. 1) или вал-золотник.

- Нажмите рукой на ротор или вал-золотник вдоль оси и покачайте сошку 25 (см. рис. 1).

- Если при этом ощущается осевое перемещение ротора или вала-золотника, необходимо
отрегулировать натяг упорных подшипников 4 и 11.

- Для регулировки упорных подшипников бородком и молотком выправьте буртик стакана 3, закерненный в пазы стенки картера.

- Устраните зазор, поворачивая стакан или гайку по часовой стрелке.

- Проверьте момент проворачивания ротора или вала-золотника в упорных подшипниках, он должен быть 2 Нм (0,2 кг/см).

- Если в среднем положении вала сошки УАЗ-315195, УАЗ-31519 при покачивании за сошку ощущается зазор, отрегулируйте зубчатое зацепление, для чего отверните гайку 26 и снимите сошку.

- Снимите верхнюю и нижнюю 27 и 33 защитные крышки.

- Снимите стопорные кольца 28 и регулировочные шайбы 29. Ослабьте затяжку контргаек и отверните стопорные болты 26 на два-три оборота.

- Выпрямите регулировочные шайбы 29.

- Поворачивая одновременно опоры 30 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении.

- Регулировку проводите в положении вала сошки УАЗ-Хантер 315195, УАЗ-31519, соответствующем среднему положению зубчатого сектора.

- Проверьте момент проворачивания вала сошки, он должен быть в пределах 35–45 Нм (3,5–4,5 кг/см) при переходе через среднее положение.

- Установите регулировочные шайбы 29 и стопорные кольца 28, загните один из усиков в обеих регулировочных шайбах в паз опоры вала сошки.

- Заверните стопорные болты и контргайки 25 моментом 8–10 Нм (0,8–1,0 кг/см).

- Установите детали в порядке, обратном снятию.

- Удалите воздух из системы гидроусилителя рулевого управления.

При выходе из строя гидроусилителя ГУР УАЗ-Хантер 315195, УАЗ-31519 вследствие повреждения насоса, разрушения шланга или ремня привода насоса или при буксировке
автомобиля из-за остановки двигателя пользоваться рулевым механизмом можно только кратковременно.

При отсутствии масла в системе гидроусилителя УАЗ-Хантер 315195, УАЗ-31519 необходимо снять ремень привода насоса, в противном случае возможно заклинивание насоса и обрыв ремня.

При снятом ремне привода насоса на автомобилях с двигателями ЗМЗ необходимо особенно внимательно контролировать температуру охлаждающей жидкости, так как возможен перегрев двигателя.

Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременному изнашиванию механизма рулевого управления.

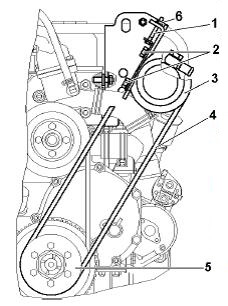

Рис.2. Привод насоса гидроусилителя рулевого управления автомобилей УАЗ-Хантер 315195, УАЗ-31519 с двигателями УМЗ

1 -винт натяжной; 2 -болты крепления; 3 - шкив насоса гидроусилителя рулевого управления; 4 -ремень привода насоса гидроусилителя рулевого управления; 5 - шкив коленчатого вала

Натяжение ремня привода насоса ГУР УАЗ-315195, УАЗ-31519 (см. рис. 2) осуществляется перемещением насоса по кронштейну крепления к двигателю.

Для этого ослабьте болты крепления насоса к кронштейну, переместите насос натяжным винтом до нормального натяжения ремня и затяните болты крепления насоса.

Заменяйте ремень в случае обнаружения его повреждения или при чрезмерном его растяжении.

Проверка уровня и смена масла гидроусилителя ГУР УАЗ-Хантер 315195, УАЗ-31519

При проверке уровня масла в масляном баке передние колеса должны быть установлены прямо.

Масло доливайте до уровня сетки заливного фильтра масляного бака или выше ее не более чем на 5 мм.

Масло должно быть предварительно отфильтровано через фильтр с тонкостью фильтрации не более 40 мкм.

Заправку системы рулевого управления УАЗ-Хантер 315195, УАЗ-31519 производите в следующем порядке:

- Отсоедините тягу сошки от сошки или вывесите передние колеса.

- Снимите крышку масляного бака, залейте масло до его появления над фильтрующей сеткой (не более чем на 5 мм).

- Не запуская двигатель, поверните рулевое колесо или входной вал механизма от упора до упора до окончания выхода пузырьков воздуха из масла в баке. Долейте масло в бак.

- Запустите двигатель, одновременно доливая масло в бак.

- В случае обильного вспенивания масла в баке, что свидетельствует о попадании воздуха в систему, двигатель заглушите и дайте маслу отстояться не менее 20 мин (до выхода пузырьков воздуха из масла).

- Осмотрите места присоединения шлангов к агрегатам системы гидроусилителя УАЗ-Хантер 315195, УАЗ-31519 и при необходимости устраните негерметичность.

- Дайте двигателю поработать 15 - 20 сек и прокачайте систему гидроусилителя для удаления остаточного воздуха из рулевого механизма поворотом рулевого колеса от упора до упора, не задерживая в крайних положениях, по три раза в каждую сторону.

- При необходимости долейте масло в бак.

- Закройте бак крышкой и затяните гайку крышки усилием руки.

- Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца.

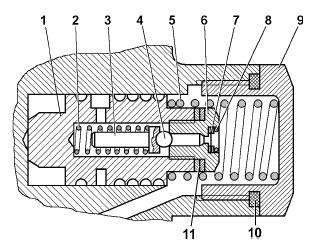

Рис. 3. Расходный и предохранительный клапаны насоса ГУР УАЗ-Хантер 315195, УАЗ-31519

1 -золотник расходного клапана; 2 -пружина предохранительного клапана; 3 -направляющая пружины предохранительного клапана; 4 -шарик предохранительного клапана; 5 -пружина золотника; 6-седло предохранительного клапана; 7 -фильтр; 8 - кольцо; 9 -пробка-заглушка; 10 -прокладка уплотнительная; 11 -прокладки регулировочные

Обслуживание расходного и предохранительного клапанов насоса ГУР УАЗ-Хантер 315195, УАЗ-31519

При загрязнении расходного и предохранительного клапанов промойте их. Для этого сделайте следующее:

- Отверните пробку-заглушку 9 (рис. 3), расположенную над выходным отверстием насоса ГУР УАЗ-Хантер 315195, УАЗ-31519.

- Выньте пружину 5 и золотник 1 расходного клапана, а пробку-заглушку установите на место, что предотвратит вытекание масла.

- Отверните седло 6 предохранительного клапана, выньте шарик 4, направляющую 3 и пружину 2. Выньте кольцо 8 и фильтр 7 из седла предохранительного клапана.

- Промойте детали и продуйте сжатым воздухом.

- Сборку производите в обратном порядке. При сборке соблюдайте чистоту.

- При разборке и сборке, чтобы не нарушить регулировку предохранительного клапана, не изменяйте количество регулировочных прокладок 11.
