Устройство деталей ГРМ ЗМЗ-409

Распределительные валы двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введено отбеливание кулачков.

Распредвалы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы.

Привод распредвалов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер - цепной, двухступенчатый.

Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17.

Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

При ремонте двигателя ЗМЗ-409 автомобилей УАЗ-3163 гидронатяжитель необходимо разобрать, промыть его детали и собрать.



Гидронатяжитель ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

1 - клапан в сборе; 2 - кольцо запорное; 3 - плунжер; 4 - корпус; 5- пружина; 6 - кольцо стопорное.

Сборка гидронатяжителя двигателя УАЗ-3163 производится в следующем порядке:

- на закрепленную вертикально оправку установить корпус 4 гидронатяжителя;

- в корпус гидронатяжителя вставить плунжер 3 до упора стопорного кольца 6 на плунжере в оправку;

- в плунжер вставить пружину 5. На пружину установить клапан гидронатяжителя 1 и, сжимая пружину, завернуть его в корпус, при этом стопорное кольцо на плунжере должно находиться в проточке корпуса и препятствовать перемещению плунжера в корпусе.

Не допускается на собранном гидронатяжителе нажатие на выступающий из корпуса носик плунжера во избежание выхода плунжера из зацепления с корпусом под действием сжатой пружины.

Не допускается при сборке зажимать корпус гидронатяжителя во избежание нарушения геометрии плунжерной пары.

Привод распределительных валов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

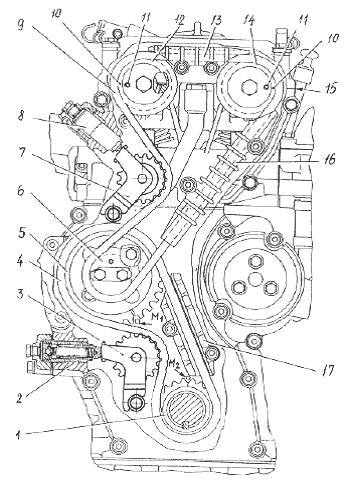

1 – звездочка коленчатого вала; 2 – гидронатяжитель нижний; 3 – рычаг натяжного устройства нижней цепи; 4 – цепь нижняя; 5 –звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – рычаг натяжного устройства верхней цепи; 8 – гидронатяжитель верхний; 9 – цепь верхняя; 10 – установочная метка на звездочке; 11 – установочные штифты; 12 – звездочка распределительного вала впускных клапанов; 13 –успокоитель цепи верхний; 14 – звездочка распределительного вала выпускных клапанов; 15 – верхняя плоскость головки цилиндров; 16 – успокоитель цепи средний; 17 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке

Клапаны - изготовлены из жаропрочной стали и имеют возможность в процессе работы проворачиваться.

Клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ.

Привод клапанов от распределительных валов двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) непосредственный через цилиндрические гидротолкатели 7, для которых выполнены направляющие отверстия в головке цилиндров.

Применение гидравлических толкателей исключает необходимость регулировки зазоров.



Привод клапанов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

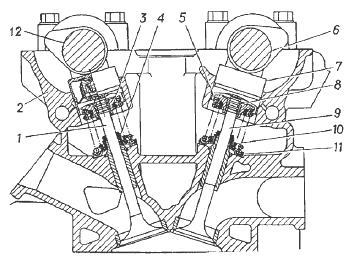

1 - клапан впускной; 2 - головка цилиндров; 3 - тарелка пружины клапана; 4 - колпачок маслоотражательный; 5 - пружина клапана наружная; 6 - вал распределительный выпускных клапанов; 7 - гидротолкатель; 8 - сухарь клапана; 9 - клапан выпускной; 10 - пружина клапана внутренняя; 11 - шайба опорная пружины клапана; 12 - вал распределительный впускных клапанов.

Пружины клапанов - двойные. Пружины и детали их крепления взаимозаменяемы с аналогичными деталями двигателя ВАЗ.

Гидротолкатели ЗМЗ-409 выполнены в виде цилиндрического стакана с плунжерной парой и подводом масла от магистрали в головке цилиндров.

Вал промежуточный - предназначен для установки на нем звездочек 3 и 4 привода распределительных валов, а также винтовой шестерни 9 привода масляного насоса.



Промежуточный вал ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

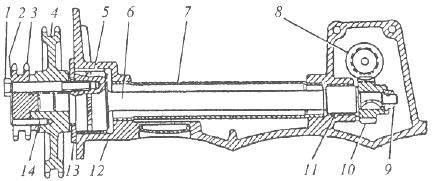

1 - болт; 2 - пластина стопорная; 3 - звездочка ведущая; 4 - звездочка ведомая; 5 - втулка передняя вала; 6 - вал промежуточный; 7 -труба промежуточного вала; 8 - гайка; 9 - шестерня привода масляного насоса ведущая; 10 - втулка задняя вала; 11 - блок; 12 - фланец промежуточного вала; 13 - штифт; 14 - шестерня привода масляного насоса ведомая.

Головка блока цилиндров и клапанный механизм ЗМЗ-409

При наличии пробоин, прогара и трещин на стенках камеры сгорания и разрушения перемычек между гнездами головку бракуют.

Резьбовые отверстия, имеющие износ или срывы резьбы более двух ниток, ремонтируются нарезанием резьбы увеличенного ремонтного размера, постановкой резьбовых ввертышей с последующим нарезанием в них резьбы нормального размера или установкой резьбовых спиральных вставок, последний способ ремонта наиболее эффективный и малотрудоемкий.

При сборке головки цилиндров очистить камеры сгорания и газовые каналы головки цилиндров от нагара и отложений, протереть и продуть сжатым воздухом.

Если двигатель работал на этилированном бензине, то надо предварительно смочить нагар керосином. Это предотвращает распыление нагара при его удалении и предупреждает попадание ядовитой пыли в дыхательные пути.

Притереть клапаны, используя притирочную пасту, составленную из одной части микропорошка М-20 и двух частей масла. Перед началом притирки следует проверить, нет ли коробления тарелки клапана и прогорания клапана и седла.

При наличии этих дефектов восстановить герметичность клапана одной притиркой невозможно и следует сначала прошлифовать седло, а поврежденный клапан заменить новым.

Если зазор между клапаном ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) и втулкой превышает 0,20 мм, то герметичность также не может быть восстановлена. В этом случае клапан и втулку следует заменить новыми.

Клапаны в запасные части выпускаются стандартного размера, а направляющие втулки - с внутренним диаметром стандартного размера и наружным диаметром трех ремонтных размеров.

Выпрессовывание изношенной направляющей втулки производится с помощью оправки. Перед выпрессовыванием направляющих втулок необходимо определить ремонтопригодность головки цилиндров.

Головка цилиндров ЗМЗ-409 является ремонтопригодной, если после перешлифовки седла расстояние от оси распределительного вала до торца стержня клапана, прижатого к рабочей фаске седла, будет составлять не менее 35,5 мм.

Если данное условие не выполнимо – головка цилиндров ремонту не подлежит.

При замене направляющих втулок, перед сборкой их надо охладить в двуокиси углерода (сухом льду) до –40…–45 °С, а головку цилиндров нагреть до температуры +160…+175 °С.

Втулки при сборке должны вставляться в гнезда головки свободно или с легким усилием.

Втулки первого ремонтного размера двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) запрессовываются в головку без дополнительной обработки отверстий в головке под втулки, втулки второго и третьего ремонтного размера - с предварительной расточкой (разверткой) отверстий до Ø 14,2 -023,005.

После запрессовки втулок фаски седел прошлифовать, центрируя по отверстию во втулке. При шлифовке следует выдерживать размеры и обеспечить концентричность фаски на седле клапана с отверстием во втулке в пределах 0,025 мм. общих показаний индикатора (биение рабочей фаски седла относительно отверстия втулки 0,05 мм).

После шлифования фаски необходимо уменьшить ширину седел клапанов фрезерованием: у седла впускного клапана - 2 ± 0,4 мм; у седла выпускного клапана - 2 ± 0,3 мм.
