Конструкция переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Главная передача и дифференциал переднего и заднего мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Передний ведущий мост автомобилей Спайсер УАЗ является управляемым.

Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.

Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях. Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.

Угол развала у ведущих мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер составляет α=1° – 30´. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим.

При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.

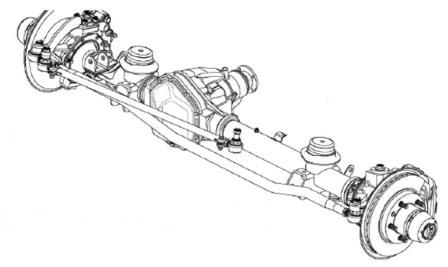

Рис.1. Передний мост Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.

Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением.

При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня переднего ведущего моста Спайсер автомобилей УАЗ предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах.

Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.

Поворотный кулак переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

На рис. 2 представлен поворотный кулак переднего моста, оснащенный шарнирами равных угловых скоростей типа Бирфильд и сферическими шкворневыми узлами.

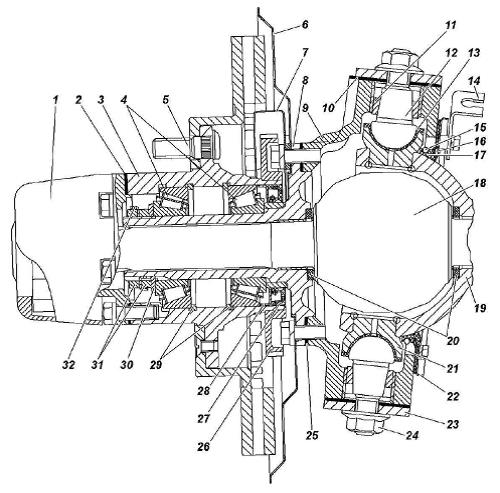

Рис.2. Поворотный кулак оснащенный ШРУС Бирфильд и ступица переднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

1 – фланец ведущий с заглушкой; 2, 10, 25 - прокладки; 3 - ступица с тормозным диском; 4 - подшипники ступицы; 5 - болт крепления колеса; 6 - щиток тормозного диска; 7 –
теплоизоляционный щиток датчика АБС; 8 - цапфа; 9 - корпус поворотного кулака; 11 - втулка зажимная; 12 - шкворень; 13 - вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 - пружина; 16 - наружное уплотнительное кольцо; 17 - внутреннее уплотнительное кольцо; 18 -шарнир; 19 - шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 - накладка; 24 - гайка; 26 – импульсный диск; 27- манжета; 29 - стопорные кольца; 30 -стопорная шайба; 31 - гайки; 32 - замочная шайба

Регулировка шкворней поворотных кулаков переднего моста Спайсер автомобилей УАЗ

При техническом обслуживании переднего ведущего моста спайсер проверьте и при необходимости устраните зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения.

Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см. рис. 2) в процессе эксплуатации не требуется.

При ремонте смазка заменяется. Применяйте только рекомендованные смазки. (Для смазывания шарниров равных угловых скоростей типа Бирфильд используйте смазки ШРУС-4, ШРУС-4М или импортные аналоги).

Регулировка затяжки шаровых шкворней моста спайсер (см. рис. 2) поворотного кулака на заводе производится с предварительным натягом вдоль обшей оси шкворней.

Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков.

При износе трущихся сферических поверхностей вкладышей или шкворней предварительный натяг исчезает и образуется зазор вдоль обшей оси шкворней. Этот зазор устраняйте подтяжкой зажимной втулки 11.

Эксплуатация переднего ведущего моста с зазорами в шкворневых узлах приводит к преждевременному выходу из строя вкладыша верхнего шкворня.

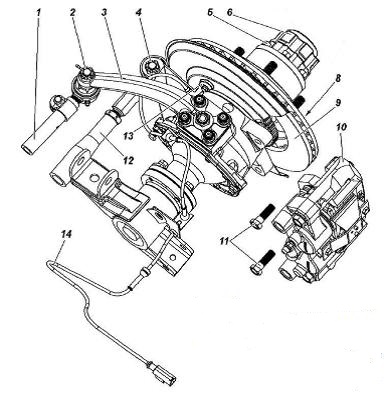

Рис.3. Снятие тяг, тормозного механизма и муфты отключения колес переднего ведущего моста ведущего Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

1 -тяга сошки; 2,4 -гайки; 3 –рычаг поворотного кулака; 5, 11 -болты; 6 – фланец ведущий; 8 -винты; 9 –тормозной диск; 10 -тормозной механизм; 12 –тяга рулевой трапеции; 13 -датчик АБС; 14 - жгут датчика АБС

В условиях эксплуатации удобнее всего подтягивать зажимную втулку нижнего шкворня моста спайсер:

- отверните гайку 24;

- снимите накладку 23 с прокладкой 10;

- специальным ключом подтяните зажимную втулку до устранения зазора (предварительно ударив медным молотком по резьбовому торцу шкворня);

- поворотом ключа на 10-20° дотяните эту втулку, чтобы создать предварительный натяг вдоль общей оси шкворней;

- установите накладку 23 с прокладкой 10;

- затяните гайку 24, приложив крутящий момент 80-100 Нм (8-10 кг/см).

Крутящий момент поворота шаровой опоры 19 (см. рис. 2) (или корпуса 8 поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси) в любую сторону относительно общей оси шкворней должен быть в пределах 10-15 Нм (1,0-1,5 кг/см).

Если контрольный параметр не будет достигнут, то повторно проведите дотяжку зажимной втулки поворотом ключа еще на 10-20° и затяните гайку 24 с указанным крутящим моментом.

Если поворотный кулак переднего моста спайсер подвергался разборке (замена вкладышей, шкворней и т. д.), то при его сборке необходимо провести регулировку предварительного натяга вдоль общей оси шкворней и правильного взаимного положения шаровой опоры с корпусом поворотного кулака для предотвращения смещения шарикового шарнира.

- Коническую поверхность и резьбу зажимной втулки, трущиеся сферические поверхности шкворня и вкладыша перед установкой в узел смажьте смазкой.

- Заворачивайте зажимные втулки до упора шкворней во вкладыши с обеих сторон, обеспечив при этом равенство размеров А и Б (рис. 6) от торцев корпуса 9 (см. рис. 2) поворотного кулака до сферы шаровой опоры.

- Допускается неравенство размеров А и Б не более 0,2 мм. Для получения достаточной точности измерение размеров А и Б следует проводить в плоскости В.

- Поочередно наращивая крутящий момент на 20-30 Нм (2-3 кг/см) затяните зажимные втулки с окончательным крутящим моментом 200-250 Нм (20-25 кг/см).

- Заполните полости над зажимными втулками смазкой.

- Установите накладки с прокладками и затяните гайки с крутящим моментом 80-100 Нм (8-10 кг/см). Неравенство размеров А и Б (см. рис. 6) должно быть не более вышеуказанной
величины (0,2 мм). Зазор в шкворневом узле не допускается.

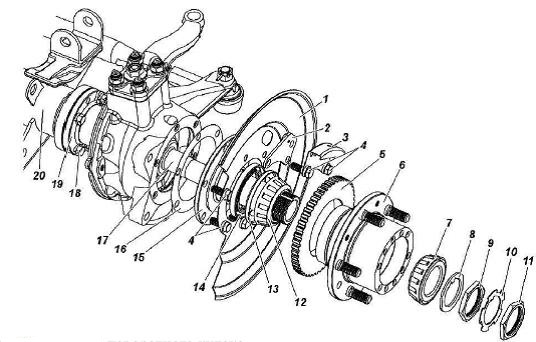

Рис.4. Разборка поворотного кулака переднего моста спайсер

1 -щиток тормозного диска; 2 -усилитель теплоизоляционного щитка датчика АБС; 3 -теплоизоляционный щиток датчика АБС; 4, 18 - болты; 5 -импульсный диск; 6 -ступица; 7, 12 - подшипник; 8 - стопорная шайба; 9 -гайка; 10 -замочная шайба; 11 -контргайка; 13 - упорная шайба; 14 -манжета; 15 -цапфа поворотного кулака; 16 - прокладка; 17 -шарнир поворотного кулака; 19 -шаровая опора; 20 - кожух полуоси

Крутящий момент поворота шаровой опоры 17 (см. рис. 2) (или корпуса 8 поворотного кулака, если шаровые опоры не отсоединялись от кожуха полуоси) в любую сторону относительно общей оси шкворней должен быть в пределах 10-15 Нм (1,0-1,5 кг/см).

Если данные параметры не достигнуты, то регулировку необходимо повторить, дотягивая или отпуская зажимные втулки 11 снизу и сверху на одинаковую величину.

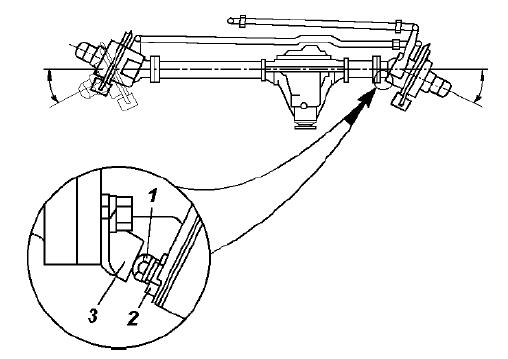

Рис.5. Регулировка угла поворота колёс переднего ведущего моста спайсер

1 – болт ограничения поворота; 2 – контргайка; 3 – упор-ограничитель поворота

Проверку максимальных углов поворота колес производите на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен быть в пределах 31 - 32°.
Регулировку производите болтом 1 (см. рис. 5).

Схождение колес регулируйте изменением длины поперечной рулевой тяги переднего моста спайсер. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц.

Ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Проверку и регулировку схождения колес необходимо производить на специальном стенде (0°1´32" - 0°4´36") для каждого колеса. При отсутствии стенда допускается производить
проверку и регулировку схождения колес по внутренним поверхностям шин.

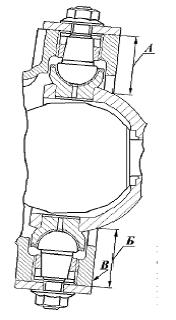

Рис. 6. Регулировка затяжки шаровых шкворней поворотного кулака переднего моста спайсер

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А (рис. 6), замеренный по средней линии боковой поверхности шин спереди, был на 0,5 - 1,5 мм
меньше размера В сзади.

По окончании регулировки затяните стопорные гайки. Момент затяжки 105 - 130 Нм (10,5 – 13 кг/см).

Установка передних колёс моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

- развал колёс (для справок) - 1°

- продольный наклон шкворня (для справок) - 5°

- поперечный наклон шкворня (для справок) - 8°

- схождение колёс - от 0°3’04” до 0°9’12”

- угол поворота внутреннего колеса, максимальный - 32°
