Обслуживание и регулировки сцепления УАЗ-Хантер 315195, 31519

Проверка сцепления УАЗ-Хантер, УАЗ-31519

При движении автомобиля УАЗ-Хантер 315195, УАЗ-31519 на малых скоростях, на 1-2 передачах коробки передач в режиме разгон-торможение прослушивается стук в трансмиссии в виде кратковременных щелчков.

При движении на высших передачах КПП и раздаточной коробке на скоростях свыше 60 км/ч в режиме торможения двигателем, а так же при движении накатом (нейтральном положении в КПП) возможен шум трансмиссии в виде незначительного низкочастотного гула и возможно появление кратковременного незначительного дребезжания рычага переключения раздаточной коробки.

При резком ускорении автомобиля УАЗ-Хантер 315195, УАЗ-31519 – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии. При торможении двигателем – легкий стук при выборе зазоров в шлицевых соединениях трансмиссии.

При движении накатом и последующем резком ускорении автомобиля – легкое постукивание колец синхронизаторов коробки передач.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах
коробки передач. Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка 2 (рис.1).

На наличие воздуха в системе гидропривода указывает "мягкость" педали и неполное выключение сцепления автомобиля УАЗ-315195, УАЗ-31519.

Прокачку системы производите через перепускной клапан рабочего цилиндра выключения сцепления аналогично покачиванию гидропривода тормозов.

Положение педали выключения сцепления регулируется изменением длины толкателя 5 (см. рис. 1) главного цилиндра выключения сцепления.

Полный ход педали сцепления с нажимной пружиной диафрагменного типа должен быть 150±20 мм.

Полный ход педали сцепления с нажимными пружинами и оттяжными рычагами должен быть 185±20 мм.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа (5-30 мм) обеспечивается конструкцией сцепления и не регулируется.

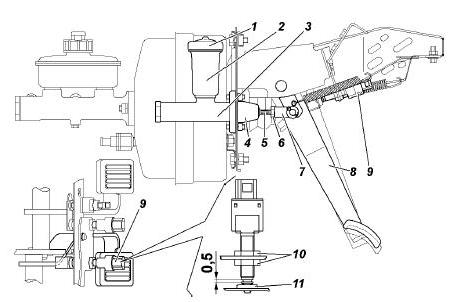

Рис. 1. Привод главного цилиндра выключения сцепления УАЗ-Хантер 315195, УАЗ-31519

1 -крышка бачка; 2 -корпус бачка; 3 -корпус главного цилиндра; 4 - колпак защитный; 5 -толкатель; 6 -гайка; 7 -муфта толкателя; 8 –педаль выключения сцепления; 9 -выключатель педали сцепления; 10 -гайки; 11 –буфер

На автомобилях экологического класса 3 устанавливается выключатель педали сцепления 9, который регулируется при помощи гаек 10, обеспечивая зазор 0,5 мм, указанный на
рисунке. После регулировки затяните гайки с моментом 4 - 6 Нм (0,4 - 0,6 кг/см).

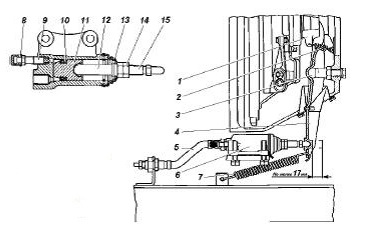

Рис. 2. Привод выключения сцепления УАЗ-315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами (выжимной подшипник, вилка и рабочий цилиндр)

1 -муфта; 2 -пружина; 3 –шаровая опора; 4 -вилка выключения сцепления; 5 -шланг; 6 -рабочий цилиндр; 7 -пружина; 8-колпачок; 9 -перепускной клапан; 10 - манжета; 11 -поршень рабочего цилиндра; 12 -толкатель; 13 -колпак; 14 -контргайка; 15 -ввертная часть толкателя

Регулировку свободного хода педали выключения сцепления УАЗ-Хантер 315195, УАЗ-31519 с нажимными пружинами и оттяжными рычагами (возможна установка на часть двигателей УМЗ) производить изменением длины толкателя 12 (см. рис. 2) рабочего цилиндра в следующем порядке:

- отсоединить от вилки 4 пружину 7,

- ослабить контргайку 14, завинчивая или отвинчивая ввертную часть 15 толкателя,

- установить свободный ход наружного конца вилки 4 выключения сцепления 2,5-3,6 мм, что соответствует свободному ходу педали выключения сцепления 35-55 мм,

- затянуть контргайку 14.

Особенности технического обслуживания сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Уход за сцеплением УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) заключается в периодической проверке крепления картера сцепления, степени изношенности фрикционных накладок.

О степени изношенности фрикционных накладок можно судить по расстоянию между маховиком и нажимным диском при включенном сцеплении.

Если это расстояние составляет менее 6 мм, то целесообразно снять ведомый диск для ремонта или замены новым.

Расстояние между маховиком и нажимным диском (корзина) УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) целесообразно проверять через 80 000 - 100 000 км при эксплуатации автомобиля в нормальных условиях и через 40 000 - 50 000 км при эксплуатации в тяжелых условиях.

Ремонт сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Разборка ведомого диска сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

- приподнять один из усов тарельчатой пружины гасителя выше выступа шайбы демпфера и повернуть пружину на 45°;

- снять пружину, теплоизолирующую шайбу и шайбу демпфера со ступицы;

- высверлить три упорных пальца и вынуть шесть демпферных пружин;

- высверлить заклепки крепления фрикционных накладок;- высверлить заклепки крепления пружинных пластин к ведомому диску.

Разборка нажимного диска (корзина) сцепления УАЗ-Хантер, УАЗ-315195 (двигатель ЗМЗ–409) производится в следующем порядке:

- высверлить три заклепки крепления соединительных пластин к кожуху и снять нажимной диск;

- высверлить три заклепки крепления соединительных пластин к нажимному диску и снять пластины;

- отогнуть 15 усов кожуха и снять нажимную диафрагменную пружину и опорные кольца.

Осмотр и контроль деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

После разборки деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) необходимо тщательно промыть и подвергнуть внимательному осмотру, обратив особое внимание на отсутствие погнутости, изношенности, трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице, кожухе, опорных кольцах и на других деталях механизма.

Фрикционные накладки ведомого диска необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхности корзины и маховика УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) при наличии на них задиров и кольцевых рисок можно исправить проточкой и шлифовкой.

Величина снятого при обработке слоя металла должна быть такой, чтобы толщина нажимного диска после обработки была не менее 14,0 мм, а толщина маховика - не менее 19 мм.

Сборка сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Сборка ведомого диска сцепления УАЗ-Хантер, УАЗ-315195 (двигатель ЗМЗ–409) производится в следующем порядке:

- приклепать пружинные пластины к диску стальными заклепками;

- приклепать фрикционные накладки к пружинным пластинам алюминиевыми заклепками;

- установить диск и пластину демпфера на ступицу с пружинами и расклепать упорные пальцы;

- на квадратный конец ступицы надеть фрикционную шайбу гасителя, теплоизолирующую шайбу, тарельчатую пружину;

- сжать пружину до совпадения с канавкой на ступице и повернуть на 45° до фиксации выступом шайбы гасителя.

Сборка корзины сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

- надеть на усы кожуха опорные кольца и диафрагменную пружину;

- сжать пружину до плоского состояния и загнуть 15 усов кожуха;

- приклепать соединительные пластины к нажимному диску так, чтобы после приклепки они могли с усилием проворачиваться;

- установить нажимной диск с пластинами в сборе в кожух с диафрагменной пружиной в сборе и приклепать соединительные пластины к кожуху;

- установить нажимной диск в сборе в приспособление и проверить размер от привалочной плоскости кожуха до концов лепестков пружины, который должен быть 43,5 ± 2 мм, а также биение (отклонение лепестков от положения в одной плоскости), которое не должно превышать 0,65 мм.

При необходимости лепестки выровнять путем их деформации, не снимая с приспособления, после чего произвести статическую балансировку.

При необходимости дисбаланс устранять установкой специальных грузиков в отверстия кожуха. Допустимый остаточный дисбаланс 10 г/см.
