Детали КПП УАЗ-3303, УАЗ-3909, УАЗ-2206

Коробка передач автомобилей УАЗ-3303, УАЗ-3909, УАЗ-2206 имеет четыре передачи для движения вперед и одну назад. Задний подшипник ведомого вала КПП двухрядный, шариковый.

Шлицевый конец ведомого вала входит внутрь картера раздаточной коробки и на нем установлена скользящая шестерня включения понижающей передачи раздаточной коробки.

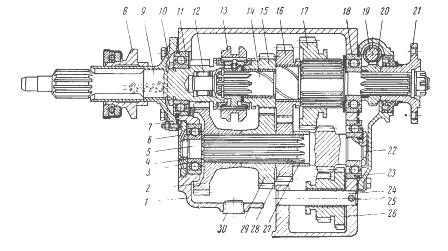

Рис.1. Коробка передач КПП УАЗ-3303, УАЗ-3909, УАЗ-2206

1 — картер; 2 — шестерня привода промежуточного вала; 3 и 23 — подшипники промежуточного вала; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — крышка подшипника ведущего вала; 8 — муфта выключения сцепления; 9 — ведущий вал; 10 — гайка; 11 — подшипник крышки; 12 — роликовый подшипник ведомого вала; 13 — муфта синхронизатора; 14 — ведомый вал; 15 — шестерня третьей передачи; 16 — шестерня второй передачи; 17 — шестерня первой передачи; 18 — подшипник ведомого вала; 19 — шестерня привода спидометра ведомая; 20 — шестерня привода спидометра ведущая; 21 — фланец ведомого вала; 22 — болт крепления подшипника промежуточного вала; 24 — ось блока шестерен заднего хода; 25 — стопорный винт оси; 26 — блок шестерен заднего хода; 21 — распорная втулка; 28 — шестерня второй передачи промежуточного вала; 29 — шестерня третьей передачи промежуточного вала; 30 — пробка сливного отверстия

На рис.1. показан продольный разрез КПП УАЗ-2206, УАЗ-3909, 3303, а на рис.2. — установка заднего подшипника ведомого вала в картере коробки передач.

Передний шлицевый конец ведущего вала 9 (см. рис.1), являющийся одновременно и валом ведомого диска сцепления, установлен на подшипнике в маховике, а задний конец опирается на подшипник 11, расположенный в картере коробки.

Этот подшипник закреплен на ведущем валу гайкой 10, имеющей левую резьбу. Крышка подшипника ведущего вала имеет буртик, которым крышка центрируется с картером сцепления.

На трубчатом конце крышки установлена муфта 8 выключения сцепления. С ведущим валом находится в постоянном зацеплении шестерня 2 привода промежуточного вала.

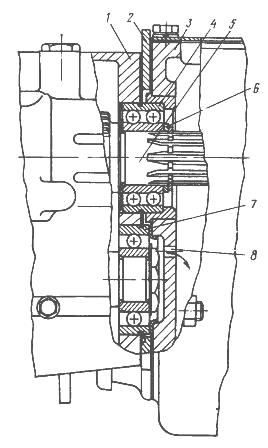

Рис.2. Установка заднего подшипника и ведомого вала в картер коробки передач УАЗ-3303, УАЗ-3909, УАЗ-2206

1 — картер коробки передач; 2 — пластина крепления раздаточной коробки и коробки передач; 3 — картер раздаточной коробки; 4 — задний подшипник ведомого вала; 5 — ведомый нал; 6 — упорное кольцо; 7 — задний подшипник промежуточного вала; 8 — отверстие для слива масла

Первую и вторую передачи включают шестерней 17 (см, рис.1), перемещающейся по шлицам ведомого вала 14 третью и четвертую (прямую) передачи — перемещением муфты синхронизатора, а задний ход — блоком шестерен 26 заднего хода.

Шестерни привода промежуточного вала и шестерни второй и третьей передач — косозубые, остальные — с прямым зубом.

Синхронизатор КПП УАЗ-3303, УАЗ-3909, 2206 (рис.3) предназначен для бесшумного (безударного) включения прямой и третьей передач после выравнивания (синхронизации) скоростей вращения включаемой шестерни и ведомого вала.

Работает синхронизатор следующим образом.

На конусной поверхности шестерни 1 ведущего вала и шестерни 6 третьей передачи установлены блокирующие бронзовые кольца 9, имеющие снаружи прямые зубья.

Такие же зубья сделаны и на венцах ведущего вала и шестерни третьей передачи.

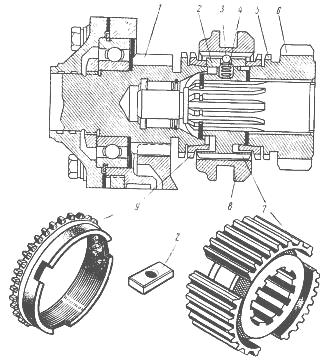

Рис.3. Синхронизатор коробки передач УАЗ-3909, УАЗ-2206, 3303

1— шестерня ведущего нала: 2 — сухарь; 3 — шарик; 4 — пружина; 5 — венец; 6 — шестерня третьей передачи; 7 — ступица синхронизатора; 8-скользящая муфта; 9 — блокирующее кольцо

На шлицевом конце ведомого вала коробки передач УАЗ-3303, УАЗ-3909, УАЗ-2206 установлена ступица 7 скользящей муфты 8, имеющая на наружной поверхности зубья (одинаковые с зубьями блокирующих колец) и три паза для сухарей 2.

По зубьям ступицы может перемещаться муфта 8 вместе с сухарями, в которых расположены шарики 3, прижимаемые пружинами 4 к канавке в муфте.

При перемещении муфты (для включения третьей или прямой передачи) вместе с ней перемещаются и сухари, концы которых расположены в пазах блокирующего кольца 9, и прижимают его к конусу ведущего вала или шестерни третьей передачи.

При дальнейшем передвижении муфты КПП ее зубья войдут в зацепление с зубьями блокирующего кольца.

Вследствие возникающего трения между конусными поверхностями кольца и шестерни будут выравниваться скорости вращения включаемых деталей.

При окончательном включении муфты ее зубья будут без ударов входить в зацепление с зубьями венца ведущего вала или шестерни третьей передачи и обеспечивать бесшумное включение шестерен.

Механизм переключения передач КПП УАЗ-3303, УАЗ-3909, УАЗ-2206

Механизм переключения передач расположен в боковой крышке (рис.4). Для переключения передач в боковой крышке установлены два приводных рычага 14, 16, три штока 3, 4, 7 и вилки 2, 5 и 6.

При вращении приводного рычага 16 выбора муфта 10 перемещается вертикально на валу 9 и может быть установлена в одном из трех положений.

Рис.4. Механизм переключения передач КПП УАЗ-3303, УАЗ-3909, УАЗ-2206

1 — боковая крышка; 2 — вилка заднего хода:, 2— шток переключения заднего хода; 4 — шток переключения третьей и четвертой передач; 5 — вилка третьей и четвертой передач; 6 — вилка первой и второй передач; 7 — шток переключения первой и второй передачи; 8 — сапун; 9 — вал переключения передач; 10 — муфта переключения передач; 11 — пружина; 12 — крышка сальника; 13 — сальник; 14 — приводной рычаг переключения; 15 — избирательный рычаг в сборе; 16 — приводной рычаг выбора; 17 — пружина фиксатора; 18 — шарик фиксатора

При этом кулачок муфты входит в паз вилки включения требуемой передачи. Вращением приводного рычага 14 переключения кулачок муфты передвигается вместе со штоком и вилкой и вводит шестерню в зацепление.

Шарики и пружины, имеющиеся в крышке, предназначены для фиксации штоков при включенных передачах, а замок служит для предупреждения возможности одновременного включения двух передач.

Привод управления коробкой передач автомобилей УАЗ-3303, УАЗ-3909, УАЗ-2206

Привод управления коробкой передач УАЗ-3909, УАЗ-2206, 3303 (рис.5,а) состоит из механизма управления, рычага переключения передач, промежуточных рычагов и тяг.

Механизм управления смонтирован на коробе воздуховода и соединен тягами с рычагами переключения передач, установленными на боковой крышке коробки.

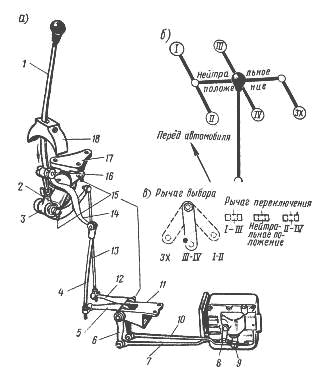

Рис.5. Привод управления коробкой передач КПП УАЗ-3303, УАЗ-3909, УАЗ-2206

1— рычаг переключения передач; 2 — фиксатор среднего положения выбора; 3 — выбирающий рычаг механизма; 4 — тяга переключения вертикальная ; 5 — рычаг переключения промежуточный: 6 — рычаг выбора промежуточный; 7 — тяга выбора горизонтальная; 8 — приводной рычаг выбора; 9 — приводной рычаг переключении; 10 — тяга переключения горизонтальная ; 11 — кронштейн промежуточных рычагов; 12 — рычаг выбора промежуточный; 13 — тяга выбора вертикальная; 14 — переключающий рычаг механизма ; 15 — пресс-масленки; 16 — ось рычага; 17 — кронштейн; 18 —уплотнитель механизма

Положение рычага 1 при переключении передач показано на рис. 5б, а положение приводных рычагов выбора 8 и переключения 9 на боковой крышке коробки передач — на рис.5в.
