Детали блока цилиндров и ГРМ УАЗ-469, УАЗ-31512, 31514

Блок цилиндров УАЗ-469, УАЗ-31512, 31514

Все поверхности трения в отверстиях блока цилиндров УАЗ-469, УАЗ-31512, 3151, кроме направляющих отверстий толкателей, снабжены сменными втулками: сменные гильзы цилиндров, сменные вкладыши коренных подшипников коленчатого вала, сменные втулки опор распределительного вала.

Такая конструкция блока цилиндра делает его практически не изнашиваемым, а его ремонт в основном сводится к перешлифовке или замене гильз цилиндров, замене изношенных втулок подшипников распределительного вала полуобработанными с последующей их обработкой под требуемые размеры, ремонту направляющих толкателей и замене вкладышей коренных подшипников коленчатого вала.

Расточка и замена гильз блока цилиндров автомобилей УАЗ-469, УАЗ-31512, 31514

При износе гильз блока цилиндров УАЗ-469, УАЗ-31514, 3151 на 0,30 мм их вынимают из блока цилиндров и растачивают до ближайшего ремонтного размера с допуском на обработку + 0,06 мм.

Шероховатость поверхности зеркала после обработки не должна превышать 0,32 мкм. Достигают этого тонкой расточкой или шлифовкой с последующим хонингованием.

Овальность и конусность допускаются до 0,02 мм, причем большее основание конуса должно располагаться в нижней части гильзы. Бочкообразность (корсетность) допускается не более 0,01 мм.

Зеркало обрабатывают концентрично установочным пояскам. Биение этих поясков относительно зеркала не должно быть более 0,01 мм.

После установки гильз в блок цилиндров УАЗ-469, УАЗ-31512, 31514 необходимо проверить величину выступания верхнего торца гильзы над верхней плоскостью блока, которая должка быть 0,005—0,055 мм.

При проверке величины выступания торца гильзы над блоком следует снять с гильзы резиновое уплотнительное кольцо.

Изношенные гильзы блока заменяют новыми: номинального (92 мм) или ремонтного размеров (92,5; 93,0 и 93,5 мм).

Замена втулок подшипников распредвала УАЗ-469, УАЗ-31512, 31514

При увеличении зазора в подшипниках распределительного вала более 0,15 мм его восстанавливают перешлифовкой опорных шеек вала, уменьшая их размер (не более чем на 0,75 мм), и заменой изношенных втулок полуобработанными с последующей расточкой их под размеры перешлифованных шеек.

Полуобработанные втулки подшипников распределительного вала УАЗ-469, УАЗ-3151, 31512, поставляемые в запасные части комплектом на один двигатель, имеют размеры наружного диаметра такие же, как и втулки номинального размера, поэтому их запрессовывают в отверстия блока без предварительной обработки.

Для обеспечения достаточной толщины баббитового слоя величина ремонтного уменьшения диаметров всех втулок должна быть одинаковой.

При запрессовке втулок необходимо следить за совпадением их боковых отверстий с масляными каналами в блоке.

Втулки растачивают, уменьшая диаметр каждой последующей втулки, начиная от переднего торца блока, на 1 мм.

Расточку ведут с допуском -0,025 мм, с тем, чтобы зазоры в подшипниках после установки вала были в пределах 0,025—0,070 мм.

При растачивании втулок необходимо выдерживать расстояние между осями отверстий под коленчатый и распределительный валы в пределах 118±0,025 мм. Этот размер проверяют у переднего торца блока.

Отклонение от соосности отверстий вовтулках должно быть не более 0,04 мм, а отклонение от параллельности коленчатого и распределительного валов — в пределах 0,04 мм на длине блока.

Ремонт и замена толкателей в блоке цилиндров УАЗ-469, УАЗ-31512, 31514

Направляющие толкателей изнашиваются незначительно, поэтому нормальный зазор в этом сопряжении чаще всего восстанавливают при капитальном ремонте двигателя за счет замены изношенных толкателей новыми.

В запасные части выпускают толкатели только номинального размера.

Если же заменой толкателей не удается получить необходимые зазоры между их стержнями и направляющими в блоке, то направляющие отверстия растачивают до диаметра 30+0-033 мм, запрессовывают в них ремонтные втулки и затем растачивают их до диаметра 25+0-025 мм.

Шероховатость поверхности не должна быть более 0,63 мкм.

Ремонтные втулки блока цилиндров УАЗ-469, УАЗ-31512, 3151 изготавливают из алюминиевого сплава Д1 (ГОСТ 4784—65).

При этом втулка должна иметь наружный диаметр 30 +0,145, внутренний — 24 и длину 41 мм. Толкатели клапана подбирают к отверстиям с зазором 0,040—0,015 мм.

Правильно подобранный толкатель, смазанный жидким минеральным маслом, должен плавно опускаться под собственной массой в гнездо блока цилиндра и легко проворачиваться в нем.

Толкатели, имеющие на торцах тарелок лучевые задиры, износ или выкрашивание рабочей поверхности, заменяют новыми.

Замена вкладышей коренных и шатунных подшипников коленчатого вала УАЗ-469, УАЗ-31512, 31514

Вкладыши коренных и шатунных подшипников заменяют без какой-либо подгонки.

В зависимости от износа шеек при первой смене вкладышей необходимо применять вкладыши номинального или в крайнем случае первого ремонтного размера, уменьшенные на 0,05 мм.

Вкладыши второго и последующих ремонтных размеров устанавливают в двигатель только после перешлифовки шеек коленчатого вала.

Если же в результате многократных перешлифовок диаметры шеек коленчатого вала уменьшены настолько, что вкладыши последнего ремонтного размера окажутся непригодными для него, то необходимо собрать двигатель с новым валом.

Для такого случая в запасные части поставляют комплект, состоящий из коленвала УАЗ-469, УАЗ-31512, 31514 и комплектов коренных и шатунных вкладышей номинального размера.

Радиальный зазор в шатунных и коренных подшипниках коленчатого вала должен быть соответственно в пределах 0,026—0,077 и 0,026—0,083 мм.

Простой и надежной является проверка зазоров в подшипниках «на ощупь».

При этом считают, что при нормальных зазорах шатун - без поршня, подсобранный на шейке вала с полностью затянутой крышкой, должен плавно опускаться под действием собственной массы из горизонтального в вертикальное положение.

При нормальных зазорах в коренных подшипниках коленчатый вал УАЗ-469, УАЗ-31514, 31512 при полностью затянутых крышках, без шатунов, должен проворачиваться вручную за два колена без заметного усилия.

При проверке коренные и шатунные шейки смазывают маслом, заливаемым в картер двигателя. При замене вкладышей необходимо соблюдать следующее.

Вкладыши заменять без каких-либо подгоночных операций и только попарно. Половинки вкладышей коренных подшипников коленвала УАЗ-469, УАЗ-31512, 31514, имеющие посредине отверстия для подвода масла, ставят в постели блока, а половинки без отверстий — в крышки.

Следить, чтобы фиксирующие выступы на стыках вкладышей свободно (от усилия руки) входили в пазы в постелях. Одновременно с заменой вкладышей очистить грязеуловители в шатунных шейках.

Шатунные вкладыши можно заменять, не снимая двигателя с автомобиля. Замена коренных вкладышей более трудоемка и поэтому лучше производить ее на двигателе, снятом с автомобиля.

Одновременно с заменой вкладышей необходимо проверить осевой зазор в упорном подшипнике коленвала, который должен быть в пределах 0,075—0,175 мм.

В случае если осевой зазор окажется чрезмерным (более 0,175 мм), необходимо заменить упорные шайбы новыми.

Шайбы выпускают четырех размеров по толщине: 2,350—2,375; 2,375-2,400; 2,400—2,425; 2,425—2,450 мм.

Зазоры в упорном подшипнике проверяют следующим образом. Закладывают отвертку между первым кривошипом вала и передней стенкой блока и, пользуясь ею как рычагом, отжимают вал к заднему концу двигателя.

При помощи щупа определяют зазор между торцом задней шайбы упорного подшипника и плоскостью бурта первой коренной шейки.

Ремонт головки блока цилиндров УАЗ-469, УАЗ-3151, 31514

К основным неисправностям головки блока цилиндров УАЗ-469, УАЗ-31512, 31514, которые можно устранить ремонтом, относятся: коробление плоскости прилегания к блоку, износ седел и направляющих втулок клапанов.

Не прямолинейность плоскости головки цилиндров, соприкасающейся с блоком, при проверке ее на контрольной плите щупом не должна быть более 0,05 мм.

Незначительное коробление головки (до 0,3 мм) рекомендуется устранять шабровкой плоскости по краске.

При короблениях, превышающих 0,3 мм, головку блока цилиндров УАЗ-469, УАЗ-31512, 31514 необходимо шлифовать «как чисто». При этом глубину камер сгорания уменьшать более чем на 0,7 мм против номинального размера нельзя.

Герметичность клапанов восстанавливают притиркой рабочих фасок клапанов к их седлам.

При наличии же на рабочих фасках клапанов и седел раковин, кольцевых выработок или рисок, которые нельзя вывести притиркой, фаски клапанов и седел подвергают шлифовке с последующей притиркой клапанов к седлам.

Клапаны двигателя УАЗ-469, УАЗ-31512, 31514 с покоробленными головками заменяют новыми. Клапаны притирают при помощи пневматической или электрической дрели.

Во всех случаях притирку ведут возвратно-вращательными движениями, при которых клапан поворачивают в одну сторону несколько больше, чем в другую.

На время притирки под клапан устанавливают технологическую пружину с малой упругостью, которая несколько приподнимает клапан над седлом.

Внутренний диаметр пружины около 10 мм. Связь инструмента с клапаном осуществляется резиновой присоской.

При шлифовании с головки блока клапана снимают минимальное количество металла, необходимое для вывода изъянов.

Перешлифовывать стержни клапана на меньший размер нецелесообразно, так как возникает необходимость в изготовлении новых сухариков тарелок клапанных пружин.

ГРМ двигателей УАЗ-469, УАЗ-31512, 31514

Привод клапанов газораспределительного механизма ГРМ УАЗ-469, УАЗ-3151 осуществляется от распределительного вала, через толкатели, штанги толкателей и коромысла (рис.1).

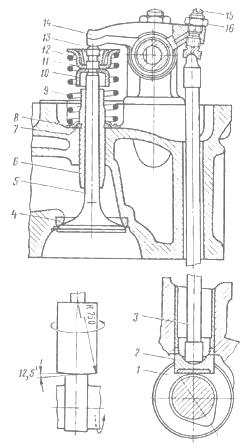

Рис.1. Привод клапанов ГРМ УАЗ-469, УАЗ-31512, 31514

1 — распределительный вал; 2 — толкатель; 3 —штанга; 4 — седло клапана; 5—клапан; 6 — направляющая втулка клапана; 7 — стопорное кольцо; 8 — шайба; 9 — пружина клапана; 10— резиновый колпачок; 11 — тарелка пружины; 12 — втулка тарелки; 13 — сухарики; 14 — коромысло; 15 — регулировочный болт; 16 — гайка

Распредвал — стальной, кованый, имеет пять опорных шеек, кулачки привода клапанов, шестерню привода масляного насоса и эксцентрик привода топливного насоса.

Профили впускных и выпускных кулачков одинаковые.

Кулачки распределительного вала УАЗ-469, УАЗ-3151, 31512 имеют конусность в пределах 10—15.

Это сделано для обеспечения вращения толкателей.

Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок по ширине конусный, то точка касания толкателя с кулачком несколько смещена относительно оси толкателя.

Такое смещение и приводит к постоянному вращению толкателей при работе двигателя (см. рис.1), чем достигается равномерный износ толкателей.

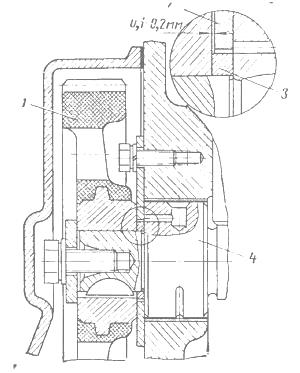

Рис.2. Установка упорного фланца на распредвале УАЗ-469, УАЗ-31512, 31514

1 — шестерня; 2 — упорный фланец; 3 — распорное кольцо; 4 — распределительный вал

Осевое перемещение распределительного вала ограничивается упорным стальным фланцем 2 (рис.2), находящимся между торцом шейки распределительного вала и ступицей шестерни.

Распредвал и коленвал необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала (рис.3).

Этим обеспечивается правильность фаз газораспределения.

Ремонт распредвала УАЗ-469, УАЗ-31512, 31514

Характерными неисправностями распределительного вала УАЗ-469, УАЗ-31512, 31514, появляющимися в процессе работы двигателя, являются: износ опорных шеек вала, износ и задиры кулачков и прогиб вала.

Указанные неисправности распредвала вызывают стуки в клапанном механизме, а увеличение зазоров в подшипниках, кроме того, приводят к падению давления масла в системе смазки.

Необходимые зазоры во втулках распределительного вала восстанавливают перешлифовкой опорных шеек вала, уменьшая их размер (не более чем на 0,75 мм), и заменой изношенных втулок полуобработанными с последующей расточкой их под размеры перешлифованных шеек.

Перед перешлифовкой шеек распредвала углубляют канавки на первой и последней шейках на величину уменьшения диаметра этих шеек для того, чтобы после перешлифовки шеек было обеспечено поступление смазки к распределительным шестерням и к оси коромысел.

Шлифование шеек выполняют в центрах с допуском — 0,02 мм. После шлифовки шейки полируют. Выпрессовывать и запрессовывать втулки удобнее при помощи резьбовых шпилек (соответствующей длины) с гайками и подкладных шайб.

Кулачки распредвала УАЗ-469, УАЗ-31512, 3151 при незначительных износах и задирах зачищают наждачной бумагой: сначала крупнозернистой, а затем полируют мелкозернистой.

При этом наждачная бумага должна охватывать не менее половины профиля кулачка и иметь некоторое натяжение, что обеспечит наименьшее искажение профиля кулачка.

При износах кулачков распредвала по высоте более чем на 0,5 мм распределительный вал заменяют новым.

Погнутость распределительного вала проверяют индикатором по затылкам впускных и выпускных кулачков второго и третьего цилиндров.

Вал при этом устанавливают в центрах. Если биение вала, замеренное таким образом, превышает 0,03 мм, то вал правят.

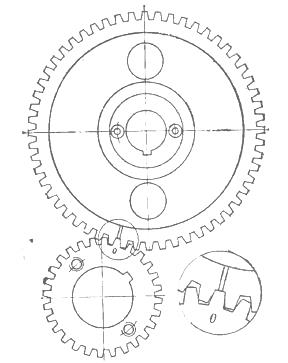

Рис.3. Установочные метки на распределительных шестернях УАЗ-469, УАЗ-31512, 31514

Толкатели клапана УАЗ-469, УАЗ-31512, 31514 (см. рис.1) — стальные, выполнены в форме цилиндрического стаканчика с наружным диаметром 25 мм.

На торец толкателя, опирающийся на кулачок, наплавлен специальный отбеленный чугун и обработан по сфере радиусом 750 мм.

Устанавливаются толкатели в направляющие отверстия, выполненные непосредственно в блоке, с зазором 0,015—0,040 мм.

Штанги толкателей клапанов УАЗ-469, УАЗ-31512, 31514 (см. рис.1) выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны.

Коромысла клапанов (см. рис.1) — стальные, кованые, одинаковые для всех клапанов.

Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, а короткое плечо — резьбовым отверстием, в который ввертывается регулировочный болт 15.

Оба плеча имеют Т-образное сечение.

Клапаны УАЗ-469, УАЗ-31512, 31514 (см. рис.1) — верхние, расположены в головке цилиндров. Впускные клапаны изготовлены из хромистой стали 4Х9С2, а выпускные — из жаропрочной стали ЭП-303.

Диаметр стержня впускных и выпускных клапанов одинаков и равен 9 мм. Торцы стержней клапанов, на которые действуют при работе двигателя коромысла, закалены. Пружина 9 клапана (см. рис.1) изготовлена из пружинной стали. Шаг пружины постоянный.

Направляющие втулки 6 клапанов (см. рис.1) —металлокерамические.

На направляющей втулке имеется выточка, в которую устанавливается стопорное кольцо, удерживающее втулку от осевого перемещения в головке.

Зазоры между клапанами и коромыслами следует проверять и регулировать на холодном двигателе через 12—15 тыс. км и по мере необходимости при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, хлопки в глушителе).

Для регулировки зазоров клапанов двигателя УАЗ-469, УАЗ-31514, 3151 необходимо:

- снять крышку коромысел;

- установить поршень первого цилиндра по метке на шкиве коленчатого вала в в. м. т. при такте сжатия и щупом проверить зазор между коромыслами и клапанами первого цилиндра.

- При неправильном зазоре отвернуть контргайку регулировочного болта и, поворачивая отверткой регулировочный болт, установить зазор по щупу. После этого, поддерживая отверткой регулировочный болт, затянуть контргайку и проверить правильность зазоров;

- проворачивая каждый раз коленвал на пол-оборота, после регулировки зазоров очередного цилиндра, отрегулировать зазоры для остальных цилиндров согласно порядку их работы.

Зазоры должны быть: для выпускных клапанов УАЗ-469 первого и четвертого цилиндров 0,30-0,35 мм., для остальных клапанов 0,35—0,40 мм.

Ремонт седел и направляющих втулок клапанов УАЗ-469, УАЗ-31512, 31514

Фаски седел клапанов шлифуют под углом 45° соосно отверстию во втулке. Ширина фаски должна быть в пределах 1,6—2,4 мм. Изношенные седла заменяют новыми.

Выпускаемые в запасные части седла клапанов УАЗ-469, УАЗ-31512, 31514 имеют увеличенный на 0,25 мм наружный диаметр по сравнению с диаметром седел, устанавливаемых на заводе.

Изношенные седла вырезают из головки при помощи зенкера, изготовленного из твердого сплава.

После удаления седла гнездо в головке блока УАЗ-469, УАЗ-31512, 31514 растачивают до диаметров 38,75+0'05 мм для выпускного и 47,25+0'025 мм для впускного клапанов.

Перед запрессовкой седел головку нагревают до температуры 170° С, а седла охлаждают в сухом льду.

После остывания головка плотно охватывает седла. Для увеличения прочности посадки седел их зачеканивают по наружному диаметру при помощи плоской оправки, добиваясь заполнения фаски седла. Затем седла шлифуют до требуемых размеров и притирают.

Если износ стержня клапана и направляющей втулки настолько велик, что зазор в их сочленении превышает 0,25 мм, то герметичность клапана восстанавливают только после замены клапана и его втулки.

В запасные части клапаны выпускают только номинальных размеров, а направляющие втулки с уменьшенным на 0,3 мм внутренним диаметром для развертывания их под окончательный размер после запрессовки в головку цилиндров.

Новую втулку запрессовывают со стороны коромысел при помощи выколотки до упора в стопорное кольцо, имеющееся на втулке.

При этом, как и при запрессовке седел клапанов, головку рекомендуется нагреть до температуры 170° С, а втулку охладить сухим льдом.

После замены втулок клапанов УАЗ-469, УАЗ-31512, 31514 седла шлифуют (базируясь на отверстия во втулках) и затем притирают к ним клапаны. После окончательной обработки и промывки втулки пропитывают маслом.

Замену клапанных пружин выполняют в том случае, если они разрушились или уменьшилась их упругость. Упругость клапанных пружин проверяют при разборке клапанного механизма.

Усилие, необходимое для сжатия новой клапанной пружины до длины 46 мм, должно находиться в пределах 28—33, а до длины 37 мм —в пределах 63 —70 кгс.

Если усилие сжатия пружины до длины 46 мм менее 24 кгс, то такую пружину следует заменить новой.
