Конструкция рамы и кузова УАЗ-469, УАЗ-31512, 31514

Рама УАЗ-469, УАЗ-31512, 31514

Рама автомобиля (рис.1) состоит из двух продольных балок 3, соединенных между собой пятью поперечинами.

Четыре поперечины приварены к продольным балкам электродуговой сваркой, одна поперечина 8 (вторая спереди) крепится болтами к кронштейнам, приваренным к продольным балкам рамы.

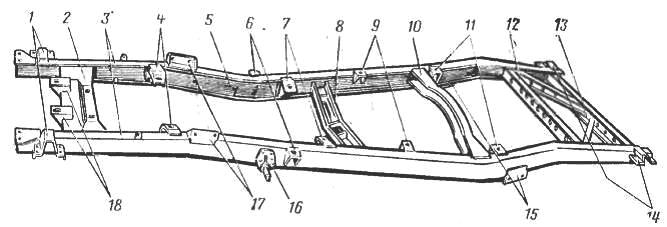

Рис.1. Рама УАЗ-469, УАЗ-3151, 31514

1 — опоры кронштейнов передних рессор; 2 — поперечина № 1; 3—продольная балка; 4 и 7 — кронштейны крепления двигателя; 5 — усилители продольных балок; 6 — передние кронштейны крепления кузова; 8 — поперечина N 2; 9 — средние кронштейны крепления кузова; 10 — поперечина № 3; 11 — задние кронштейны крепления кузова; 12—поперечина № 4; 13 — поперечина № 5; 14 — опоры кронштейнов задних рессор; 15 — кронштейны крепления задних амортизаторов; 16 — кронштейны неподвижных кондов передних рессор; 17 — кронштейны; 18 — кронштейны крепления оперения кузова

Все кронштейны к раме приварены, только два кронштейна 16 неподвижных концов передних рессор приклепаны.

К задней поперечине рамы крепится буксирный прибор (рис.2) двустороннего действия закрытого типа, который снабжен резиновым упругим элементом 4, смягчающим ударные нагрузки при трогании автомобиля с прицепом с места, а также при движении по неровной дороге.

Техническое обслуживание рамы УАЗ-469, УАЗ-31512, 31514 заключается в периодической очистке ее от грязи и проверке внешним осмотром состояния продольных балок, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений.

Необходимо периодически тщательно осматривать левую продольную балку рамы в зоне крепления картера рулевого управления на отсутствие трещин.

Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Техническое обслуживание буксирного прибора заключается в периодической очистке его от грязи, проверке его состояния и надежности крепления к задней поперечине рамы, а также смазке трущихся поверхностей согласно указаниям карты смазки.

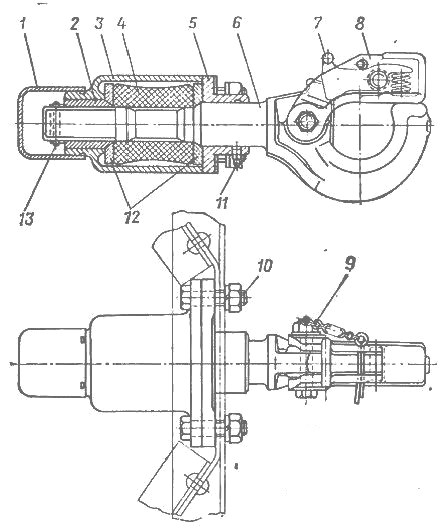

Рис.2 – Буксирный крюк УАЗ-469, УАЗ-31512, 31514

1-колпак, 2-опорная гайка, 3-корпус, 4-упругий элемент, 5-кронштейн, 6-буксировочный крюк, 7-собачка, 8-защелка, 9-цепочка, 10-болт с гайкой, 11- пресс-масленка, 12-шайбы, 13-шплинт

Крюк буксирного прибора УАЗ-469, УАЗ-31512, 31514 должен свободно вращаться вокруг своей оси и не иметь при этом ощутимого осевого перемещения в корпусе.

Это достигается регулировкой опорной гайки 2 (см. рис.2) стержня крюка. Защелка должна плотно закрывать зев крюка и надежно запираться собачкой.

Смазка трущихся поверхностей шейки стержня крюка и отверстия в кронштейне 5 производится через пресс-масленку 11.

Трущиеся поверхности опорной гайки 2 и отверстия в корпусе 3 смазываются смазкой, закладываемой под колпак 1 при сборке буксирного прибора.

При перегрузках автомобиля или в случае аварии в некоторых местах рамы могут появиться перекосы, изгибы, трещины и другие повреждения, требующие ремонта рамы. Кроме того, в процессе эксплуатации возможно ослабление заклепочного соединения кронштейнов передних рессор.

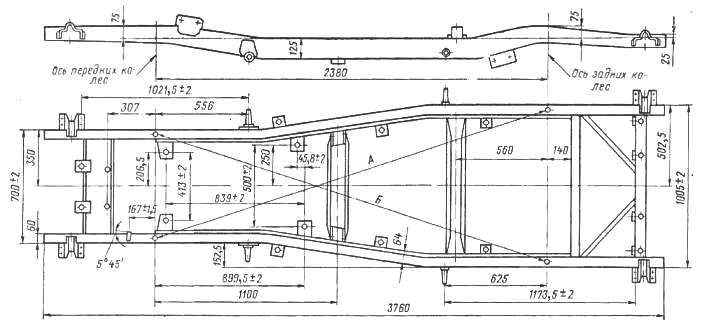

Рис.3. Основные размеры рамы УАЗ-469, УАЗ-31514, 3151

Перед ремонтом необходимо очистить раму от грязи, тщательно осмотреть ее и выявить все повреждения.

Если при осмотре и проверке установлено нарушение правильной формы рамы, то ее необходимо выправить в холодном состоянии при помощи приспособлений.

При этом следует руководствоваться размерами, указанными на рис.3. Кроме того, разность между размерами А и Б не должна превышать 5 мм.

После правки рамы необходимо проверить перпендикулярность оси кронштейнов рессор к вертикальной плоскости рамы, а также обратить особое внимание на правильность участка рамы, где крепится картер рулевого управления.

Трещины в деталях рамы необходимо заваривать электродуговой сваркой. Перед заваркой с кромок трещин рекомендуется снять фаски под углом 60°.

При наличии на продольных балках и поперечинах трещин большой длины необходимо дополнительно к заварке трещин приваривать усилитель, наложенный на заваренный участок.

Усилитель должен быть плотно пригнан к поверхности поврежденного участка. Сварной шов трещины перед приваркой усилителя зачистить заподлицо с поверхностью.

Усилитель можно приваривать как изнутри, так и снаружи, в зависимости от места трещины и удобства выполнения работы.

Не рекомендуется приваривать усилитель сварным швом, проходящим поперек продольной балки, особенно в вертикальном направлении, так как такой шов ослабляет ее и создает возможность поломки рамы в этом месте.

Для обеспечения большей прочности рамы УАЗ-469, УАЗ-31512, 31514 и сварного шва следует шов делать под углом 45°.

Надежность заклепочных соединений проверяют постукиванием по ним молотком. У ослабнувших заклепок при постукивании появляется дребезжащий звук.

Если обнаружено ослабление заклепочного соединения кронштейнов передних рессор, то ослабнувшие заклепки необходимо срубить и заменить новыми. При этом отверстия под заклепки следует рассверлить и поставить заклепки большего диаметра.

Перед этим необходимо вырезать в усилителе продольной балки напротив кронштейна окно для доступа к заклепкам с внутренней стороны продольной балки, а после приклепки окно заварить. Прилегание головки заклепок к поверхности детали должно быть плотным.

В случае невозможности ремонта заклепочного соединения заклепки можно заменить болтами с гайками. Ремонт буксирного прибора заключается в замене изношенных и поврежденных деталей.

Использование буксирного прибора для буксировки прицепа после исправления погнутых крюка и защелки не допускается. В этом случае поврежденные детали должны быть заменены новыми.

Кузов УАЗ-469, УАЗ-31512, 31514

Корпус кузова автомобилей УАЗ-469, УАЗ-3151, 31514 — металлический, сварной конструкции.

В полу кузова имеются люки (рис.4), закрываемые крышками, для доступа к агрегатам трансмиссии, стояночному тормозу, пробке заливного отверстия главного тормозного цилиндра, а также к датчикам и приемным трубкам топливных баков.

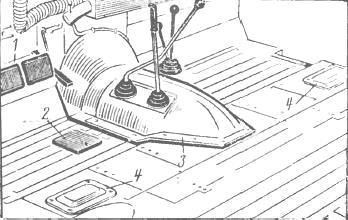

Рис.4. Расположение люков в полу кузова УАЗ-469

1 — крышка уплотнителей педалей; 2—крышка люка к пробке наливного отверстия главного тормозного цилиндра; 3 — крышки люка коробки передач и раздаточной коробки; 4 — крышки люков к датчикам и приемным трубкам топливных баков

В задней части пола за кожухами задних колес имеются ящики для размещения инструмента и принадлежностей.

Ветровая рама — съемная, установлена на кузове на двух петлях и при необходимости может быть откинута в горизонтальное положение на капот до упора в специальные буфера и закреплена на нем ремнями.

Двери крепятся к кузову на петлях болтами. Передние и задние двери каждой стороны взаимозаменяемые.

Внутренняя панель каждой двери выполнена открытой и образует вместительный карман для размещения инструмента, принадлежностей и вещей водителя.

Двери имеют металлические надставки, представляющие собой верхнюю съемную часть дверей. Надставки дверей имеют поворотные форточки и неподвижные стекла.

Задний борт УАЗ-469, УАЗ-31512, 31514 — съемный, крепится к кузову на трех петлях и удерживается в закрытом положении запором и держателем запасного колеса.

В откинутом положении задний борт поддерживается двумя складными растяжками (ограничителями).

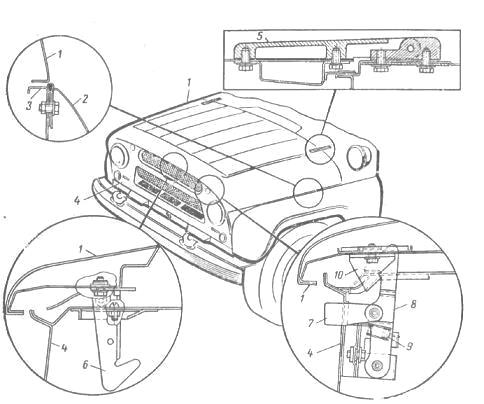

Рис.5. Крепление деталей оперения УАЗ-469, УАЗ-31512, 31514

1 — панель капота; 2 — переднее крыло; 3 — брызговик колеса; 4 — облицовка радиатора; 5 — петля капота; 6 — предохранитель открывания капота; 7 — кнопка замка капота; 8 — крючок замка капота; 9 — пружина крючка замка; 10 — защелка замка капота

Оперение кузова УАЗ-469, УАЗ-31514, 3151 (рис.5) — съемное, состоит из облицовки радиатора, крыльев и брызговиков передних колес и панели капота.

Тент кузова монтируется на металлическом разборном каркасе. При необходимости тент и его каркас, а также надставки дверей могут быть сняты с автомобиля и уложены в кузов.

Передние сиденья водителя и пассажира — раздельные, взаимозаменяемые, имеют регулировку положения по длине в пределах ±40 мм и угла наклона спинок в пределах 6°30'.

Заднее трехместное сиденье — складное, с двумя раздельными спинками, может быть сложено к спинкам передних сидений. Спинки сиденья в откинутом положении удерживаются двумя фиксаторами, закрепленными на бортах кузова.

Кроме того, имеются два дополнительных откидных одноместных полужестких сиденья, расположенных по боковым бортам сзади трехместного сиденья.

Отопление кузова УАЗ-469, УАЗ-31512, 31514 обеспечивается как при движении автомобиля, так и при его стоянке.

Для отопления используется горячая вода, поступающая в радиатор отопителя кузова из системы охлаждения двигателя.

Поток теплого воздуха, прошедший через радиатор, распределяется на обдув ветрового стекла, обогрев ног водителя и переднего пассажира, а также заднюю часть помещения кузова. Поток теплого воздуха можно полностью направить на обдув ветрового стекла.

Вентиляция кузова осуществляется через вентиляционный люк передка при выключенном или включенном вентиляторе отопителя, а также через поворотные форточки. В жаркое время года могут быть сняты надставки дверей.

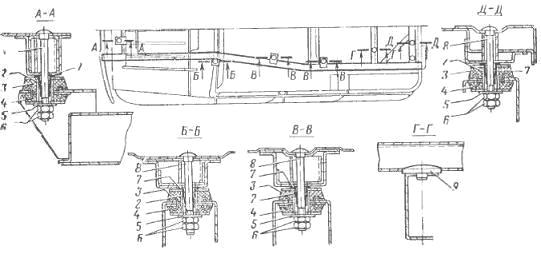

Рис.6. Детали крепления кузова на раме УАЗ-469, УАЗ-31512, 31514

1—болт М10Х100 2— распорная втулка подушек; 3 — верхняя подушка; 4—нижняя подушка; 5 — шайба, 6 — гайка, 7 — фиксатор болта; 8 — болт М10Х90, 9—опора заднего пола

Крепление кузова с оперением в сборе на раме производится на резиновых подушках двойного действия в 12 точках при помощи болтов (рис.6).

Кроме того, имеются две опорные точки в виде резиновых буферов, расположенных на задней поперечине рамы в зоне заднего пола кузова.

Снятие и установка кузова автомобилей УАЗ-469, УАЗ-31512, 31514

Для снятия кузова УАЗ-469, УАЗ-31512, 31514 с рамы или для его установки необходимо пользоваться подъемным устройством с цепями, имеющими на концах крючки.

Для зацепления крючков в кузове предусмотрены отверстия в передних и задних стойках, которые закрываются резиновыми заглушками. Кузов можно снимать с автомобиля вместе с оперением, а также предварительно сняв оперение.

При установке кузова на раму необходимо следить за правильностью установки резиновых подушек в отверстиях поперечин и кронштейнов рамы и наличием распорных втулок.

При креплении кузова гайки болтов должны быть затянуты до отказа (до упора шайб подушек в распорные втулки) и законтрены контргайками.

Кузов следует снимать и устанавливать на шасси автомобиля при снятом рулевом механизме и снятых крышках люка коробок.

В случае снятия и установки кузова с оперением в сборе во избежание повреждения радиатор необходимо наклонить к лопастям вентилятора, предварительно ослабив болты крепления его к раме.
