Техническое обслуживание коробки передач УАЗ-Патриот 3163

На автомобиль УАЗ-Патриот 3163 устанавливается пятиступенчатая коробка передач (рис. 1) фирмы Dymos (Даймос).

В коробке передач и раздаточной коробке применяются разные масла. Не используйте в коробке передач масла, не рекомендованные заводом-изготовителем.

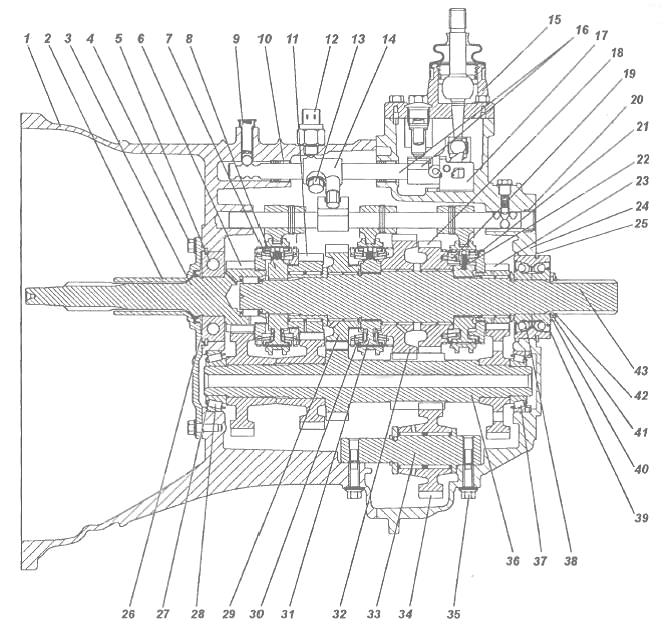

Рис.1. Коробка передач УАЗ-Патриот 3163 (КПП Dymos)

1 -передний картер коробки передач; 2 -крышка подшипника первичного вала; 3 -первичный вал; 4 -болт крепления; 5 -задний подшипник первичного вала; 6 -зубчатый венец; 7 -двухконусный синхронизатор 3 и 4 передач; 8 –ступица и муфта синхронизатора 3 и 4 передачи; 9 -фиксатор; 10 -шариковый подшипник; 11 -шестерня 3 передачи; 12 - выключатель индикатора нейтрального положения; 13 -болт головки механизма управления; 14 -головка штока механизма управления; 15 -рычаг управления в сборе; 16 -вал управления в сборе; 17 -кронштейн предохранителя включения заднего хода в сборе; 18 -шестерня заднего хода вторичного вала; 19 -двухконусный синхронизатор заднего хода; 20 -уплотняющая крышка; 21 -кольцо синхронизатора 5 передачи; 22 -муфта и ступица синхронизатора 5 передачи и заднего хода; 23 -шестерня 5 передачи вторичного вала; 24 -задний картер коробки передач; 25 -стопорное кольцо заднего подшипника вторичного вала; 26 -регулировочное кольцо крышки подшипника первичного вала; 27 - регулировочное кольцо подшипника промежуточного вала; 28 -передний конический роликовый подшипник промежуточного вала; 29 -шестерня 2 передачи вторичного вала; 30 -трехконусный синхронизатор 1 и 2 передач; 31 - ступица и муфта синхронизатора 1 и 2 передач; 32 -шестерня 1 передачи вторичного вала; 33 -вал промежуточной шестерни заднего хода; 34 -промежуточная шестерня заднего хода; 35 -болт фланцевый крепления оси промежуточной шестерни заднего хода; 36 -промежуточный вал; 37 -задний конический роликовый подшипник промежуточного вала; 38 -сдвоенный радиально-упорный шариковый подшипник вторичного вала; 39 -сальник подшипника; 40 –кольцо защитное; 41 -стопорное полукольцо; 42 -кольцо стопорное; 43 -вторичный вал

В процессе эксплуатации проверяйте уровень масла. При замене масла соблюдайте периодичность и применяйте только рекомендуемые смазки. При обнаружении течи выясните причину и неисправные детали (прокладки, манжеты) замените.

Периодически проверяйте крепление коробки передач Даймос. Момент затяжки болтов и гаек крепления коробки передач к картерам сцепления и раздаточной коробки должен быть от 44 до 56 Нм (4,4 - 5,6 кг/см). Коробка передач регулировок не имеет.

Снятие коробки передач УАЗ-Патриот, УАЗ-3163

Снятие КПП Даймос автомобиля УАЗ-Патриот проводите в следующем порядке:

- Слейте масло из коробки передач Dymos и раздаточной коробки.

- Отсоедините передний карданный вал от раздаточной коробки и отведите его в сторону.

- Отверните болты крепления промежуточной опоры заднего карданного вала и, отсоединив задний карданный вал от раздаточной коробки, отведите его в сторону.

- Отсоедините от раздаточной коробки разъем проводов датчика скорости.

- Снимите нейтрализатор и нижний щиток нейтрализатора.

- Снимите рабочий цилиндр сцепления

- Отсоедините трос стояночной тормозной системы от промежуточного рычага, установленного на картере коробки передач.

- Ослабьте гайку крепления оболочки троса, закрепленную на кронштейне, и выньте трос из паза. Выньте шплинт из скобы, расположенной на щите стояночного тормозного механизма, и освободите трос.

- Отверните крепление приемной трубы.

- Поддержите двигатель снизу с помощью домкрата или другого устройства.

- Отверните болт задней опоры коробки передач КПП УАЗ-Патриот, УАЗ-3163.

- Снимите поперечину рамы, расположенную под коробкой передач.

- Опустите двигатель настолько, чтобы болты крепления рычагов коробки передач и раздаточной коробки оказались ниже уровня пола кузова.

- Ослабьте болты крепления рычагов коробки передач Dymos и раздаточной коробки и снимите рычаги коробки передач со шлицев рычага механизма переключения коробки передач и рычага вилок включения раздаточной коробки.

- Отсоедините от коробки передач УАЗ-Патриот разъем проводов датчика заднего хода.

- Отверните гайки крепления картера сцепления к картеру двигателя и выньте болты крепления.

- Отведите коробку передач вместе с раздаточной коробкой (агрегат) назад.

- Опустите агрегат вниз. Установку агрегата на автомобиль производите в обратном порядке.

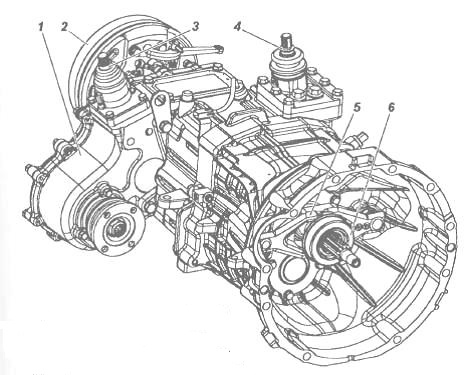

Рис.2. Отсоединение коробки передач УАЗ-Патриот, УАЗ-3163 от раздаточной коробки

1 -раздаточная коробка; 2 –барабан стояночного тормозного механизма; 3 - механизм переключения раздаточной коробки; 4 -механизм переключения коробки передач; 5 -вилка подшипника выключения сцепления; 6 -подшипник выключения сцепления

Отсоединение коробки передач УАЗ-Патриот от раздаточной коробки:

- Установите агрегат вертикально на барабан 2 (рис. 2) стояночного тормозного механизма.

- Включите в раздаточной коробке 1 прямую передачу.

- Отверните четыре болта крепления коробки передач к раздаточной коробке.

- Поднимая коробку передач вверх, отсоедините ее от раздаточной коробки.

Разборка коробки передач УАЗ-Патриот

- Снимите вилку 5 подшипника выключения сцепления и подшипник 6.

- Снимите крышку механизма переключения передач КПП Даймос с рычагом в сборе.

- Снимите выключатель лампы заднего хода.

- Снимите штифт головки штока, используя бородок с тонким цилиндрическим концом.

- Отверните болт 1 оси промежуточной шестерни заднего хода на картере КПП УАЗ-Патриот, УАЗ-3163.

- Отверните фланцевые болты и при помощи магнита выньте пружины и плунжеры.

- Отверните болты крепления и снимите крышку подшипника первичного вала КПП Dymos.

- Снимите подшипник 1 первичного вала (рис. 3.), предварительно сняв пружинное стопорное кольцо 2.

- Снимите передний картер коробки передач, отвернув болты крепления.

- Снимите стопорное кольцо 4 подшипника вторичного вала (рис. 4), стопорное кольцо 1, защитное кольцо 2, и два стопорных полукольца 3.

- Отверните болт 1 оси промежуточной шестерни заднего хода на заднем картере КПП УАЗ-Патриот и снимите ось.

- Используя бородок с тонким цилиндрическим концом, выпрессуйте блокировочные штифты вилок переключения передач. Снимите штоки переключения передач.

- Для демонтажа вторичного вала из заднего картера коробки передач УАЗ-Патриот, промежуточного вала в сборе и штоков нагрейте заднюю стенку картера в районе сдвоенного подшипника при помощи электронагревателя.

- После нагревания произведите демонтаж валов, слегка ударяя по заднему картеру резиновым молотком.

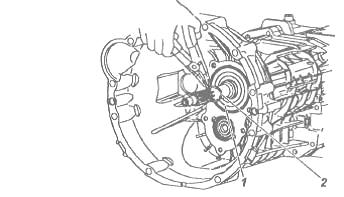

Рис. 3. Снятие пружинного стопорного кольца и подшипника первичного вала КПП УАЗ-Патриот, УАЗ-3163

1 -подшипник; 2 -пружинное стопорное кольцо



Рис. 4. Снятие колец

1 -стопорное кольцо; 2 -защитное кольцо; 3 –стопорные полукольца; 4 -стопорное кольцо подшипника вторичного вала

Разборка механизма переключения передач КПП УАЗ-Патриот

- Снимите хомут 1 (рис. 5) и защитный чехол 2.

- Снимите пружинное стопорное кольцо 3.

- Выньте упорное кольцо 4, пружину 5 и гнездо 6 рычага.

- Отверните резьбовые пальцы 13 и выньте рычаг 7 переключения передач КПП Даймос с его опорой 8.

- Выньте нижнюю крышку 9 опоры рычага переключения передач КПП Dymos из крышки 14 картера управления.

- Отверните пробки 10 и выньте пружины 11 и плунжеры 12.

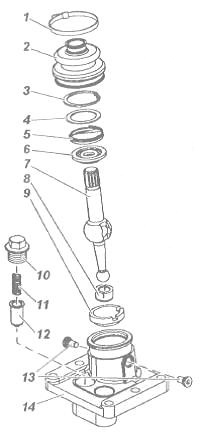

Рис. 5. Механизм переключения передач КПП УАЗ-Патриот

1 -хомут крепления; 2 –защитный чехол; 3 -пружинное стопорное кольцо; 4 -упорное кольцо; 5 - пружина; 6 -гнездо рычага; 7 - рычаг переключения; 8 –опора рычага; 9 -нижняя крышка опоры рычага переключения передач; 10 -пробка; 11 –возвратная пружина; 12 -плунжер; 13 - пальцы; 14 -крышка картера управления

Разборка вторичного вала КПП УАЗ-Патриот

Перед разборкой вторичного вала детали 1-5 (рис. 6) должны быть сняты. Не допускайте падения вторичного вала при выпрессовке с него деталей и узлов

Разборку вторичного вала коробки передач УАЗ-3163, УАЗ-Патриот производите в следующем порядке:

- Снимите стопорное кольцо 6 (рис. 6).

- С помощью приспособления снимите муфту 8 и ступицу 9 синхронизатора 3 и 4 передачи.

- Снимите шестерню 17 3 передачи и игольчатый подшипник 18.

- Вынуть шестерню 21 2-ой передачи и втулку 19 подшипника. Снимите стопорное кольцо 26.

- Снимите муфту 27 и ступицу 28 синхронизатора 1 и 2 передачи КПП УАЗ-Патриот.

- Убрать шестерню 1 передачи и игольчатый подшипник 33.

- Снимите задний шариковый подшипник 50 вторичного вала коробки передач Даймос, предварительно сняв пружинное стопорное кольцо 54, защитное кольцо 53 и два стопорных полукольца 52.

- Снимите упорную шайбу 49 снимите подшипник 48.

- Вынуть муфту 43 и ступицу 40 синхронизатора 5 передачи и заднего хода, сняв предварительно стопорное кольцо 44.



Рис.6. Разборка вторичного вала КПП УАЗ-Патриот

1 -первичный вал; 2 -зубчатый венец первичного вала; 3 -передний игольчатый подшипник вторичного вала; 4 –внутреннее кольцо синхронизатора 4 передачи; 5 - блокирующее кольцо двухконусного синхронизатора 4 передачи; 6 –стопорное кольцо ступицы синхронизатора 3 и 4 передач; 7 -внешнее кольцо синхронизатора 4 передачи; 8 -муфта переключения 3 и 4 передач; 9 -ступица синхронизатора 3 и 4 передач; 10 -сухарь синхронизатора; 11 –пружина синхронизатора; 12 -шарик сухаря синхронизатора; 13 - наружное кольцо синхронизатора 3 передачи; 14 –двухконусное блокирующее кольцо синхронизатора 3 передачи; 15 - внутреннее кольцо синхронизатора 3 передачи; 16 -зубчатый венец шестерни 3 передачи; 17 -шестерня 3 передачи; 18 -игольчатыи подшипник шестерни 3 передачи; 19 -втулка подшипника шестерни 3 передачи; 20 –игольчатый подшипник шестерни 2 передачи; 21 -шестерня 2 передачи; 22 -зубчатый венец 2 передачи; 23 -внутреннее кольцо синхронизатора 2 передачи; 24 -блокирующее кольцо трехконусного синхронизатора 2 передачи; 25 -внешнее кольцо синхронизатора 2 передачи; 26 –стопорное кольцо ступицы синхронизатора I и 2 передач; 27 -муфта переключения 1 и 2 передач; 28 –ступица синхронизатора 1 и 2 передач; 29 -наружное кольцо синхронизатора 1 передачи; 30 -блокирующее кольцо трехконусного синхронизатора 1 передачи; 31 -внутреннее кольцо синхронизатора 1 передачи; 32 -шестерня 1 передачи; 33 –игольчатый подшипник шестерни 1 передачи; 34 -вторичный вал; 35 -игольчатый подшипник шестерни заднего хода; 36 -шестерня заднего хода; 37 -внутреннее кольцо синхронизатора заднего хода; 38 -двухконусное блокирующее кольцо синхронизатора заднего хода; 39 -наружное кольцо синхронизатора заднего хода; 40 -ступица синхронизатора заднего хода и 5 передачи; 41 -сухарь синхронизатора (5 передачи/заднего хода); 42 -шарик сухаря; 43 -муфта синхронизатора заднего хода и 5 передачи; 44 -стопорное кольцо ступицы синхронизатора заднего хода и 5 передачи; 45 -внешнее кольцо синхронизатора 5 передачи; 46 -зубчатый венец шестерни 5 передачи; 47 -шестерня 5 передачи; 48 -игольчатый подшипник шестерни 5 передачи; 49 -шайба упорная; 50 -задний сдвоенный шариковый подшипник; 51 -стопорное кольцо; 52 –стопорное полукольцо; 53 -защитное кольцо; 54 -стопорное кольцо
