Регулировка и замена деталей сцепления УАЗ-452

На автомобилях УАЗ-452 установлено сухое однодисковое сцепление (рис.1) с гасителем крутильных колебаний, обеспечивающее передачу крутящего момента от двигателя на трансмиссию 17 кг/см.

Основными частями сцепления УАЗ-452 являются ведомый диск 2 в сборе с фрикционными накладками и нажимный диск (корзина) 22 в сборе с кожухом 20 и оттяжными рычагами 13 выключения сцепления.

Кожух сцепления стальной, штампованный, прикреплен к маховику 1 шестью центрирующими болтами и имеет три окна, в которые входят выступы чугунного нажимного диска.

Между кожухом сцепления и нажимным диском (корзиной) установлены шесть пружин 19.

Усилие пружин обеспечивает передачу крутящего момента от маховика через кожух и нажимный диск (корзина) на ведомый диск сцепления.

Для предупреждения передачи тепла пружинам со стороны нажимного диска подложены теплоизолирующие шайбы 21.

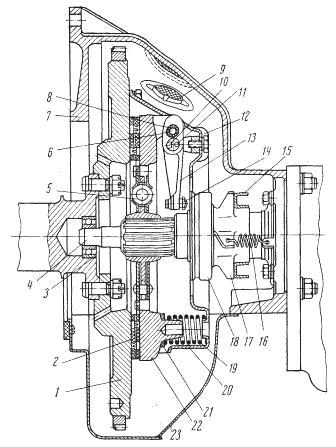

Рис.1. Сцепление автомобиля УАЗ-452

1 — маховик; 2 — ведомый диск; 2 — подшипник ведомого вала коробки передач; 4 -ведущий вал коробки передач; 5 — пружина демпфера: 6 — палец игольчатого подшипника рычага нажимного диска; 7 — картер сцепления (верхняя часть); 8 — игольчатый подшипник; 9 — сетка вентиляционных окон, 10 — палец опорной вилки оттяжного рычага; 11 — ролик; 12 — опорная вилка рычага выключения; 13 — рычаг выключения сцепления; 14 — регулировочный винт; 15 — вилка выключения сцепления; 16 — оттяжная пружина муфты выключения сцепления; 17 — муфта подшипника выключения сцепления; 18 — подшипник выключения сцепления; 19 — пружина нажимного диска; 20 — кожух сцепления; 21 — теплоизолирующая шайба; 22 — нажимный диск; 23 — нижняя часть картера сцепления

Нажимной диск (корзина) сцепления УАЗ-452 в сборе с рычагами и кожухом проходит на заводе статическую балансировку. Допустимая величина дисбаланса не более 36 кг/см.

При балансировке высверливают отверстия диаметром 11 мм в бобышках нажимного диска, предназначенных для установки нажимных пружин.

Ведомый диск сцепления УАЗ-452 стальной с приклепанными фрикционными накладками, имеет гаситель крутильных колебаний (демпфер), состоящий из восьми пружин 5, опорной пластины и двух фрикционных шайб.

Ступица ведомого диска сцепления может свободно перемещаться по шлицам ведущего вала коробки передач.

Для выключения сцепления служат три рычага. Рычаги имеют по два шарнирных соединения.

Одно из них при помощи игольчатого подшипника 8 связывает рычаг с нажимным диском, а другое — соединяет рычаг с опорной вилкой 12, закрепленной на кожухе.

Конструкция второго шарнира представляет собой палец 10 с лыской и ролик 11, установленные в отверстии рычага, и позволяет рычагу изменять расстояние между осями шарниров и свободно поворачиваться во время выключения.

На концах рычагов установлены регулировочные винты 14.

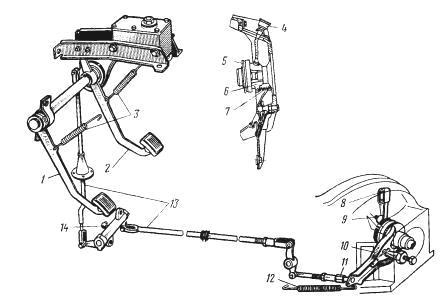

Рис.2. Привод выключения сцепления УАЗ-452

1 — педаль сцепления; 2 — педаль тормоза; 3 — оттяжные пружины педалей; 4 — колпачковая масленка; 5 — подшипник выключения сцепления; 6 — муфта выключения сцепления; 7 — оттяжная пружина муфты; 8 — рычаг выключения; 9 — регулировочный болт; 10 — вилка выключения сцепления; 11 — толкатель; 12 — оттяжная пружина вилки выключения сцепления; 13 — соединительные тяги; 14 — пресс-маслёнка для смазки валика промежуточных рычагов

Привод выключения сцепления УАЗ-452 (рис.2) механический, осуществляется при помощи подвесной педали, двух тяг и толкателя. Для выключения сцепления нужно нажать ногой на педаль сцепления.

Перемещение педали заставляет вилку 15 (см. рис.1) передвинуть муфту 17 с установленным на ней упорным шариковым подшипником 18 вперед и нажать на головки регулировочных винтов.

Рычаги, поворачиваясь на осях, отводят нажимный диск назад и выключают сцепление.

Регулировка сцепления автомобилей УАЗ-452

Несвоевременная регулировка свободного хода педали сцепления вызывает повышенный износ фрикционных накладок, нагрев нажимного диска и разрушение подшипника выключения.

Зазор между головками винтов рычагов и упорным подшипником выключения сцепления должен быть равен 2,5 мм, а свободный ход педали сцепления — 28—35 мм.

Регулировка положения педалей сцепления УАЗ-452 и тормоза и свободного хода педали сцепления - Площадки педалей сцепления и тормоза должны находиться па одинаковом уровне от пола, а ход педалей до упора в пол должен быть равен 150±5 мм.

Положение площадок педалей регулируют упорными кронштейнами, имеющими удлиненные отверстия для болтов.

Для регулировки свободного хода педали сцепления УАЗ-452 необходимо:

- разъединить оттяжные пружины 3 и 12 (см. рис.2) педали и вилки выключения сцепления;

- ослабив контргайку толкателя вращаться упорный наконечник толкателя до установки требуемой длины; по окончании регулировки затянуть контргайку.

Регулировка сцепления УАЗ-452 производится также изменением длины горизонтальной тяги, имеющей на конце регулировочную вилку.

При правильной регулировке сцепление не должно пробуксовывать во включенном положении, а при нажатии на педаль должно полностью выключаться (не должно «вести»).

Не следует регулировать зазор перемещением винтов рычагов выключения сцепления, так как это может привести к нарушению одновременного нажатия кольцом подшипника всех головок винтов и неполному выключению сцепления.

Регулировать зазор вращением головки винтов допускается только при ремонте сцепления, когда можно проверить расстояние от поверхности нажимного диска до головки винта.

Установка сцепления УАЗ-452

Сцепление автомобиля устанавливают в последовательности, обратной его снятию.

Поверхности трения маховика и корзины сцепления УАЗ-452 перед сборкой протереть бензином.

При установке ведомого и нажимного дисков в сборе с кожухом сцепления УАЗ-452 на маховик необходимо:

- ведомый диск устанавливать короткой стороной ступицы к маховику;

- метки «О», выбитые на кожухе сцепления и маховике (около отверстия для болта крепления кожуха), совместить, иначе может быть нарушена балансировка коленчатого вала с маховиком и сцеплением в сборе;

- перед затяжкой болтов крепления кожуха с маховиком вставить вспомогательную оправку или запасной ведущий вал коробки передач в шлицевое отверстие ступицы ведомого диска и подшипника на коленчатом валу и сцентрировать ведомой диск относительно маховика;

- болты крепления кожуха сцепления затягивать равномерно во избежание коробления кожуха.
