Сборочные детали системы охлаждения двигателя ЗМЗ-406


Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) - жидкостная, закрытая, с принудительной циркуляцией.

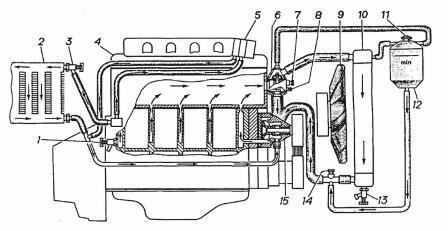

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - сливной краник блока цилиндров; 2 - радиатор отопителя; 3 - краник отопителя; 4 - двигатель; 5 - дроссельный патрубок; 6 - термостат; 7 - датчик указателя температуры охлаждающей жидкости; 8 - датчик сигнализатора перегрева охлаждающей жидкости; 9 - электровентилятор; 10 - радиатор, 11 - пробка расширительного бачка; 12 - расширительный бачок; 13 - сливной краник радиатора; 14 - датчик включения электровентилятора; 15 - водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

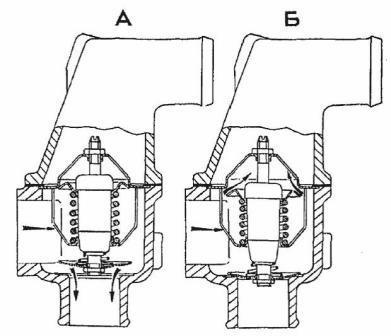

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A - термостат закрыт; Б - термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

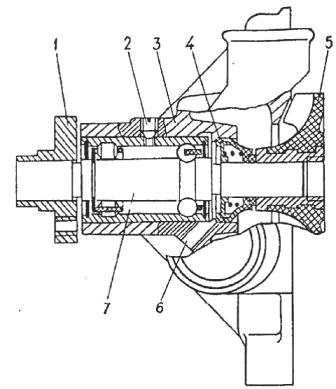

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - ступица; 2 - фиксатор; 3 - корпус; 4 - сальник; 5 - крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

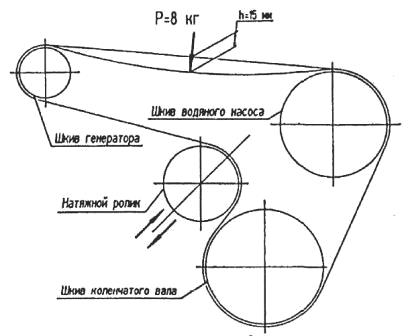

Рис.21. Схема натяжения ремня привода агрегатов ЗМЗ-406

Привод водяного насоса (помпы) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 и генератора осуществляется поликлиновым ремнем 6РК1220 от коленчатого вала.

Натяжение ремня производится изменением положения натяжного ролика (рис. 21).

Наиболее характерной неисправностью водяной помпы является течь охлаждающей жидкости через сальник в результате износа кольца скольжения сальника и рабочего торца ступицы крыльчатки, а также потери упругости манжеты сальника.

Подтекание охлаждающей жидкости через сальник обнаруживается через контрольное отверстие, расположенное в средней части корпуса насоса, внизу.

Другой неисправностью водяного насоса является износ его подшипника. Это вызывает шумную работу насоса.

Износ подшипника можно определить по величине осевого перемещения наружной обоймы относительно валика, которая не должна превышать 0,25 мм при нагрузке 1 даН (кгс).

Устранение обеих неисправностей достигается заменой изношенных деталей новыми, для этого необходимо разобрать водяной насос.

Разборка водяного насоса (помпы) ЗМЗ-406 производится в следующем порядке:

- съемником снять крыльчатку;

- съемником снять ступицу;

- вывернуть фиксатор подшипника;

- выпрессовать из корпуса подшипник в сборе с валиком;

- выпрессовать из корпуса сальник.

Промыть и очистить детали насоса, удалить отложения с крыльчатки и корпуса. Изношенный рабочий торец ступицы крыльчатки шлифовать до устранения выработки "как чисто".

Сборка водяного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 производится в следующем порядке:

с помощью оправки установить сальник, не допуская перекоса, в корпус насоса, предварительно нанеся на соединяемые поверхности клей-герметик;

запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор совпало с отверстием в корпусе насоса, подшипник заполнен смазкой на заводе-изготовителе и при ремонте насоса смазки не требует;

завернуть фиксатор подшипника и закернить, чтобы не происходило самоотворачивание фиксатора;

напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0±0,2 мм;

напрессовать крыльчатку на валик подшипника, обеспечив зазор между крыльчаткой и корпусом 0,9-1,3 мм.

При напрессовке ступицы и крыльчатки необходимо разгружать корпус, фиксатор и подшипник водяной помпы от усилий запрессовки, т. е. упор при напрессовке должен осуществляться на торец валика.

Система вентиляции картера ЗМЗ-406

Система вентиляции картера двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 22) - закрытая, принудительная, действующая за счет разрежения во впускной трубе 5. Маслоотражатель 2 размещен в крышке клапанов 1.

При работе двигателя на холостом ходу и малых нагрузках газы из картера отсасываются через малую ветвь 6 в канал 4 системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров.

На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.

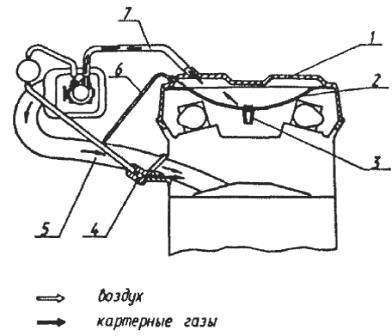

Рис.22. Схема вентиляции картера двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - крышка клапанов; 2 - маслоотражатель; 3 - трубка маслоотводящая; 4 - продольный капан системы холостого хода; 5 - ресивер с впускной трубой; 6 - шланг малой ветви вентиляции; 7 - шланг основной ветви вентиляции

При эксплуатации не нарушайте герметичность системы вентиляции и не допускайте работу двигателя при открытой маслозаливной головине. Это вызывает повышенный унос масла с картерными газами.
