Базовые детали двигателей toyota 1AZ-FE / 2AZ-FE


Двигатели toyota 1AZ-FE и 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ имеют две модификации:

- Двигатель toyota 1AZ-FE: четырехцилиндровый, рядный, с рабочим объемом 2,0 литра, с 16-клапанной головкой цилиндров.



- Двигатель toyota 2AZ-FE: четырехцилиндровый, рядный, с рабочим объемом 2,4 литра, с 16-клапанной головкой цилиндров.



- В двигателе используется интеллектуальная система регулирования фаз газораспределения (VVT-i), система раздельного зажигания (DIS), интеллектуальная система управления дроссельной заслонкой (ETCS-i). При создании двигателя была поставлена цель достижения высокой мощности, низкого уровня шума, низкого расхода топлива и низкой токсичности.

Технические данные и двигателей toyota 1AZ-FE / 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

Двигатель toyota 1AZ-FE / 2AZ-FE

Количество и расположение цилиндров - 4-цилиндровый, рядный

Клапанный механизм - 16-клапанный, с двумя верхними валами (DOHC), с цепным приводом (с VVT-i)

Камера сгорания - Шатрового типа

Коллекторы - С поперечным газообменом

Топливная система - Впрыск топлива с электронным управлением (EFI)

Система зажигания - DIS (Система зажигания с раздельными катушками)

Рабочий объем см3 (куб. дюйм) - 1998 (121,9) / 2362 (144,2)

Диаметр цилиндра и ход поршня, мм - 86,0 x 86,0 / 88,5 x 96,0

Степень сжатия 9,8 : 1

Максимальная мощность [по стандарту EEC] - 112 кВт при 6000 мин-1 / 125 кВт при 6000 мин-1

Максимальный крутящий момент [по стандарту EEC] - 194 Нм при 4000 об/мин 224 Нм при 4000 об/мин

Фазы газораспределения:

- Открытие 37 до НМТ 45 до НМТ
- Закрытие 3 после ВМТ

Порядок работы цилиндров 1-3-4-2

Октановое число по исследовательскому методу не менее - 95 / 91

Класс масла - API SL, EC или ILSAC

Норма токсичности ОГ - EURO IV

Эксплуатационная масса двигателя, кг - 131 / 138

Особенности двигателей 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав4, Лексус РХ

Показатели двигателей 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Раф 4, Лексус РХ были достигнуты за счет использования следующих решений:

- Высокая удельная мощность и надежность

- Низкий уровень шума и вибрации

- Компактная конструкция двигателя с небольшой массой

- Простота технического обслуживания

- Низкая токсичность отработавших газов и низкий расход топлива

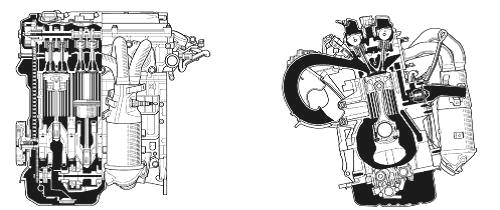

Конструкция двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Использование алюминиевого блока цилиндров в сочетании с головкой цилиндров из магний-алюминиевого сплава.

- Камера сгорания шатрового типа с клиновыми вытеснителями на поршне.

- Используется уравновешивающий вал с полимерными шестернями.

Клапанный механизм двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Установлены толкатели клапанов без регулировочных шайб.

- Используется электронная система регулирования фаз газораспределения VVT-i.

Впускная и выпускная система двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав4, Лексус РХ

- Впускной коллектор выполнен из пластмассы.

- Дроссельный патрубок с электромеханическим управлением.

- Используется тонкостенный трехкомпонентный каталитический нейтрализатор.

Топливная система двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Используется замкнутая (безвозвратная) топливная система.

- Для соединения топливных шлангов с топливными трубками применяются быстродействующие разъемы.

- Используются 12-дырчатые форсунки с высокой степенью дробления.

Система зажигания двигателей toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Раф 4, Лексус РХ

- Применяются свечи зажигания с иридиевой наплавкой на электрод.

Система зарядки

- В генераторе применяется обмотка сегментного типа.

Система запуска

- Используется стартер PS (планетарный редуктор-электродвигатель с сегментной обмоткой).

Система управления двигателем toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Используется электронная система управления дроссельной заслонкой ETCS-i.

- Система зажигания DIS исключает необходимость коррекции угла опережения зажигания при техобслуживании.

- Для определения положения дроссельной заслонки используется датчик бесконтактного типа.

- Используется плоский датчик топливо-воздушной смеси.

Конструкция двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав4, Лексус РХ

Клапанная крышка

- Клапанная крышка выполнена из легкого магний-алюминиевого сплава.

- Прокладка клапанной крышки выполнена из теплостойкого и долговечного акрилового каучука.

Прокладка головки блока цилиндров

Прокладка головки блока цилиндров стальная, многослойная. Для увеличения площади контакта по окружности цилиндров предусмотрены стальные пояски, благодаря чему повышается герметичность и надежность прокладки.

Головка блока цилиндров двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ



- Использование шатровой камеры с клиновыми вытеснителями повысило топливную экономичность и снизило склонность к детонации.

- Падающий впускной канал улучшает наполнение цилиндров.

- Расположение топливных форсунок во впускном канале позволяет впрыскивать топливо, как можно ближе к камере сгорания. Благодаря такой конструкции предотвращается конденсация топлива на стенках впускных каналов, что позволяет уменьшить содержание углеводородов в отработавших газах.

- Благодаря удачной организации циркуляции охлаждающей жидкости достигнута высокая эффективность охлаждения головки цилиндров. Для уменьшения массы и количества используемых деталей, под выпускными каналами выполнен обводной канал для охлаждающей жидкости.

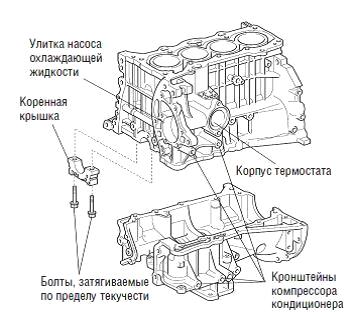

Блок цилиндров двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Раф 4, Лексус РХ



- Блок цилиндров выполнен из легкого алюминиевого сплава.

- Заливка чугунных гильз цилиндров непосредственно в блок цилиндров позволило уменьшить размеры блока.

- В зоне постели коленчатого вала выполнены воздушные каналы. Это позволило сгладить колебания давления картерных газов, вызванное возвратно- поступательным движением поршней и уменьшить насосные (газодинамические) потери, что сказалось на повышении эффективного кпд.

- Кронштейны масляного фильтра и компрессора кондиционера выполнены заодно с масляным поддоном. В блоке цилиндров выполнены также улитка насоса системы охлаждения и корпус термостата.

- Гильзы цилиндров снаружи имеют развитую ребристую поверхность, обеспечивающую более прочное соединение гильзы с алюминиевым блоком цилиндров. Благодаря более надежному контакту, улучшается теплоотвод, в результате уменьшается тепловая нагрузка на гильзы и их деформация.

- В рубашке блока цилиндров двигателя toyota 2AZ FE установлены дефлекторы охлаждающей жидкости.

- Дефлекторы перераспределяют поток охлаждающей жидкости от среднего пояса цилиндра к верхней и нижней их частям, способствуя равномерному распределению температуры. Следствием перераспределения потока жидкости является снижение вязкости моторного масла на стенках цилиндров и уменьшение механических потерь.

Поршень двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав4, Лексус РХ

- Поршень, с легкой и компактной юбкой, выполнен из алюминиевого сплава.

- Для улучшения качества рабочего процесса на днище поршня выполнены клиновые вытеснители.

- На юбку поршня, для уменьшения трения, наносится полимерное покрытие.

Шатун двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Тело шатуна и шатунная крышка, для снижения массы, спекаются под давлением из высокопрочного стального порошка.

- Шатунная крышка крепится к телу шатуна болтами, которые тянутся по пределу текучести, что повышает точность затяжки.

- Для уменьшения трения ширина вкладышей уменьшена.

Коленвал двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав4, Лексус РХ

- Пятиопорный кованый коленчатый вал имеет 8 противовесов.

- Вал выполнен из стали.

- Галтели шатунных и коренных шеек упрочнены накаткой роликом.

- На коленвале двигателя toyota 2AZ-FE предусмотрен привод зубчатого колеса уравновешивающего вала.

Уравновешивающий вал двигателя toyota 2AZ-FE

- Уравновешивающий вал предназначен для уменьшения вибрации.

- Уравновешивающий вал N1 приводится непосредственно от коленчатого вала.

- Для уменьшения уровня шума и снижения общей массы ведомое колесо привода уравновешивающего вала выполнено полимерным.



У рядного 4 цилиндрового двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Раф 4, Лексус РХ поршни цилиндров 1 и 4 и поршни цилиндров 2 и 3 двигаются в противофазах (180). Поэтому силы инерции возвратно-поступательного движения этих поршней и приведенной массы шатунов практически взаимно погашаются.

Однако из-за того, что точка, где поршень развивает максимальную скорость, находится ближе к ВМТ от средней точки хода поршня, сила инерции при движении вверх выше силы инерции при движении вниз. Неуравновешенная сила инерции второго порядка появляется дважды на один оборот двигателя.

Для погашения неуравновешенных сил инерции второго порядка уравновешивающие валы вращаются в противоположные стороны, в два раза быстрее коленчатого вала. Два уравновешивающих вала, которые вращаются в противоположные стороны, образуют систему, в которой гасятся собственные силы инерции.

Клапанный механизм двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Раф 4, Лексус РХ

- Для улучшения характеристики двигателя, уменьшения расхода топлива и выброса токсичных веществ в двигателе применяется механизм регулирования фаз газораспределения (VVT-i).

- Впускной и выпускной распредвалы приводятся цепью.

- Клапаны имеют увеличенную высоту подъема и для их привода используются толкатели без регулировочных шайб. У такого толкателя увеличена площадь контакта с кулачком распредвала.



Регулировка зазора клапанов производится путем выбора толкателей клапанов соответствующей толщины. Поставляются регулировочные толкатели клапанов 35 размеров с шагом 0,02 мм, от 5,06 мм до 5,74 мм.

Распределительный вал двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ

- Для определения положения впускного распредвала на нем установлен задающий ротор, работающий в паре с датчиком положения.

- В распределительном вале впускных клапанов имеется масляный канал для подачи моторного масла в систему VVT-i.

- Для изменения фаз впускных клапанов, на переднем конце распределительного вала впускных клапанов установлена регулирующая муфта.

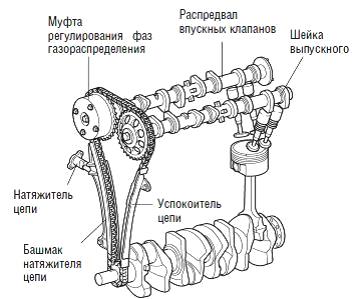

Цепь ГРМ двигателя toyota 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ



- Для уменьшения размеров привода ГРМ 1AZ-FE, 2AZ-FE автомобилей Тойота Камри, Тойота Рав 4, Лексус РХ в нем использована роликовая цепь с шагом звена 8 мм.

- Смазка цепи клапанного механизма осуществляется масляным жиклером.

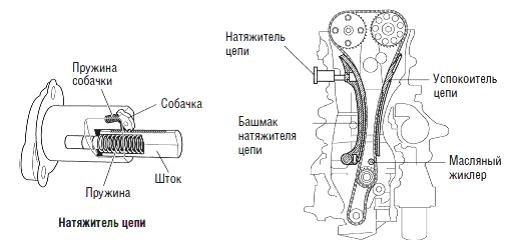

- Для создания постоянного усилия в натяжителе цепи используется пружина и давление масла.

- Натяжитель уменьшает шум, создаваемый цепью.

- Натяжитель фиксируемого типа, с храповиком.

- Для уменьшения трудоемкости обслуживания конструкция натяжителя допускает его снятие и установку с внешней стороны передней крышки двигателя.
