Операции по ТО раздаточной коробки УАЗ-452

Раздаточная коробка (раздатка) УАЗ-452 предназначена для передачи крутящего момента к переднему и заднему мостам и имеет две передачи: прямую с передаточным числом 1,00 и понижающую с передаточным числом 1,94.

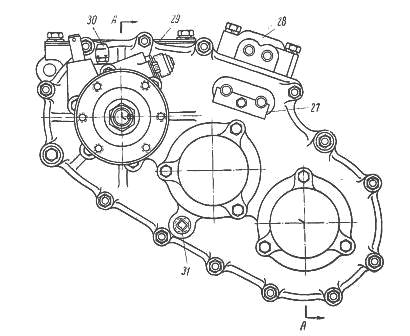

Рис.1. Раздаточная коробка (раздатка) УАЗ-452



1 — ведомый вал коробки передач; 2 — подшипник ведомого вала; 3 — шестерня включения понижающей передачи и заднего моста; 4 и 7 — подшипники вала привода заднего моста; 5— ведомая шестерня привода спидометра; 6 — ведущая шестерня привода спидометра; 8 — крышка; 9 — фланец заднего карданного вала; 10 — вал привода заднего моста; 11 и 24 — подшипники промежуточного вала; 12 — промежуточный вал; 13 — шестерни включения переднего моста; 14 — крышка моста; 15— вал привода переднего моста; 16 — подшипники привода переднего вала, 17 — крышка картера, 18 —прокладка картера; 19 — картер раздаточной коробки, 20 — пробка; 21 — крышка; 22 — сальник; 23 — фланец переднего карданного вала; 25— заглушка; 26 — стакан подшипника; 27 —крышка коробки; 28-крышка механизма переключения, 30 —сапун; 29- крышка верхнего люка картера, 31 — пробка маслоналивного отверстия

Понижающая передача позволяет значительно увеличить тяговое усилие на колесах при тяжелых условиях работы автомобиля (бездорожье, глубокий снег, подъемы).

Устройство раздатки УАЗ-452 показано на рис.1. Ведущим валом раздаточной коробки является входящий в нее ведомый вал 1 коробки передач.

На шлицах этого вала установлена скользящая шестерня 3 включения заднего моста и понижающей передачи.

При передвижении этой шестерни назад и соединении ее с внутренними зубьями шестерни вала 10 привода заднего моста будет включаться задний мост (передаточное число 1,00), а при перемещении ее вперед и зацеплении с шестерней промежуточного вала 12 будет включаться понижающая передача (передаточное число 1,94).

Промежуточный вал раздатки УАЗ-452, изготовленный за одно целое с шестерней понижающей передачи, вращается на двух подшипниках, из которых передний — роликовый, а задний — шариковый.

По шлицам вала раздатки перемещается скользящая шестерня 13 включения переднего моста.

Эта шестерня при передвижении по шлицам назад входит в зацепление с шестерней вала 15 привода переднего моста. Оба вала установлены на шариковых подшипниках.

От осевых перемещений все валы раздатки удерживаются крышками подшипников и упорными кольцами, установленными в канавки наружных колец шариковых подшипников. На валу привода заднего моста установлена ведущая шестерня 6 привода спидометра.

Все шестерни раздаточной коробки УАЗ-452 — прямозубые. При сборке на заводе шестерни комплектуют с подбором по шуму.

Если по какой-либо причине во время эксплуатации одну из шестерен заменят новой, то у такой раздаточной коробки при работе может появиться несколько повышенный шум.

Такой шум допустим и для раздаточной коробки не опасен. Подшипники раздаточной коробки УАЗ-452 в эксплуатации никакой регулировки не требуют.

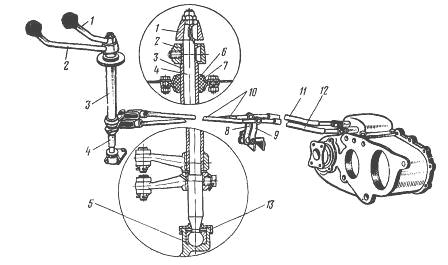

Рис.2. Механизм управления раздаткой УАЗ-452

1 — рычаг включения переднего моста; 2 — рычаг включения заднего моста н понижающей передачи в раздаточной коробке; 3 — вал включения заднего моста и понижающей передачи; 4 — вал включения переднего моста; 5 — сухарь; 6 — сферическая втулка; 7 — корпус сферической втулки; 8 и 9 — промежуточные рычаги; 10 — регулировочные тяги; 11 — тяга включения переднего моста; 12 — тяга включения заднего моста и понижающей передачи в раздаточной коробке; 13 — защитная манжета

Управление раздаточной коробкой, показанное на рис.2 —дистанционное. Рычаги управления расположены справа от водителя, впереди капота двигателя.

Верхний рычаг 1 служит для включения и выключения переднего моста и имеет два положения: переднее, когда передний мост включен, и заднее, когда мост выключен. Нижний рычаг 2 предназначен для переключения передач в раздаточной коробке УАЗ-452.

Он может быть установлен в трех положениях: переднем, когда включена прямая передача, нейтральном (среднем) положении, при котором ведомый вал не вращается, и заднем, когда включена понижающая передача.

Ввиду наличия блокировочного устройства (замка), установленного в крышке штоков переключения передач, понижающую передачу можно включить только после включения переднего моста, а передний мост не может быть выключен при включенной понижающей передаче.

На рис.3 показаны замок и положение штоков при включении передач и переднего моста.

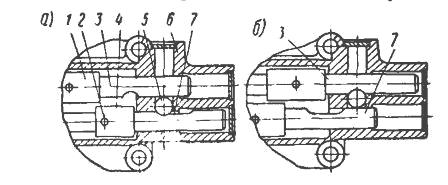

Рис.3. Замок штоков включения раздатки УАЗ-452

а — положение штоков при включении прямой передачи (заднего моста); б — положение штоков при включении понижающей передачи и переднего моста; 1 — рычаг включения переднего моста; 2 —штифт крепления рычага; 3 — шток рычага включения переднего мостя; 4 — рычаг включения понижающей передачи и заднего моста; 5 — шарик-замок; 6 — крышка механизма переключения; 7—шток рычага включения понижающей передачи и
заднего моста

На рис.3а приведено положение штоков раздаточной коробки УАЗ-452, когда включен задний мост (штоком 7) и выключен передний мост (штоком 3).

В позиции, показанной на рис. 3б - штоки переместились в положение, при котором штоком 3 включен передний мост, а штоком 7 включена понижающая передача.

Установленный в крышке шарик-замок 5 не позволяет передвинуть шток 3 и отключить передний мост до тех пор, пока штоком 7 не будет выключена понижающая передача.

Замок предназначен для предотвращения перегрузки деталей карданного вала и заднего моста.

Включать передний мост следует при движении по тяжелой дороге (грязь, песок, снег и т. п.).

Не допускается включение переднего ведущего моста при отключенных передних колесах. Положение рычагов переключения раздатки показано на рис.4.

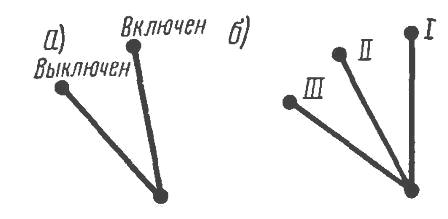

Рис.4. Схема положения рычагов переключения раздаточной коробки УАЗ-452

а — передний мост (верхний рычаг); б — включение передач (нижний рычаг); I —прямая передача; II — нейтральное положение; III — понижающая передача

Сферическая втулка 6 (см. рис.3) верхней опоры валов и втулка оси промежуточных рычагов изготовлены из пластмассы I и в смазке не нуждаются.

Нижнюю шаровую опору заполняют при сборке графитной смазкой и дополнительно смазывают только при ремонте или в случае появления скрипа.

Передние тяги 10 управления регулируют по длине резьбовыми вилками.

Для регулировки положения рычагов 1 и 2 расшплинтовывают и вынимают палец из вилки тяги, связанной с рычагом 1; устанавливают шток (в крышке раздаточной коробки) в положение включения заднего моста, а рычаг 1 — в положение, соответствующее этой передаче.

Вращая вилку, устанавливают необходимую длину тяги, совмещают отверстия в вилке тяги и рычаге, вставляют палец и зашплинтовывают его. Таким же образом регулируют и положение рычага 2.

При первом техническом обслуживании (ТО-1) картер раздаточной коробки УАЗ-452 проверяют осмотром; при обнаружении на нем следов смазки проверить уровень масла и устранить неисправность.

Уровень масла должен быть расположен у нижней кромки наливного отверстия. При заправке не следует проворачивать валы, так как масло налипнет на шестерни и попадет в картер в большем количестве, чем требуется.

Это может привести к течи масла через сальник во время работы автомобиля. На ТО-1 проверить уровень масла в картере раздаточной коробки и, если необходимо, долить.

При втором техническом обслуживании раздатки УАЗ-452 (ТО-2): - Проверить осмотром герметичность, состояние и крепление раздаточной коробки УАЗ-452 и ее привода.

Снять карданные валы и подтянуть гайки, крепящие фланцы, на валах раздаточной коробки (спереди и сзади). Зашплинтовать гайки и поставить на место карданные валы.

При шплинтовке не допускается отвертывание гайки для достижения совпадения прорези на ней с отверстием на валу. Для этого нужно гайку только дотягивать. Очистить сапун от пыли и грязи и продуть.

Заменить масло в картере. Если масло сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла картер следует промыть керосином.

Для этого необходимо залить 0,8—1,0 л керосина в картер, поднять колеса, пустить двигатель и дать проработать 2—3 мин, после чего керосин слить и залить свежее масло.
