Замена водяного насоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE

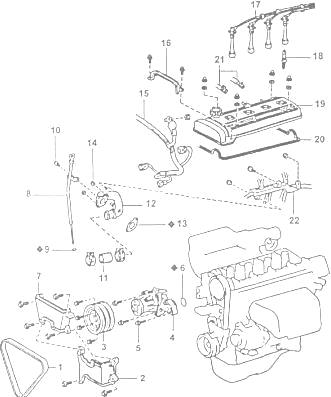

Рис.14. Снятие водяного насоса (помпы) с моторов тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE

1 - приводной ремень, 2 - защитный кожух №2 ремня ГРМ, 3 - шкив насоса охлаждающей жидкости, 4 - насос охлаждающей жидкости, 5 - болт насосаохлаждающей жидкости (МЗ = 14 Нм), 6 - уплотнительное кольцо, 7 - защитный кожух №3 ремня ГРМ, 8 - узел маслоизмерительного щупа в сборе с направляющей, 9 - уплотнительное кольцо, 10 - болт крепления направляющей маслоизмерительного щупа (МЗ = 9,3 Нм), 11 - подводящий патрубок охлаждающей жидкости, 12 - подводящий патрубок №2 охлаждающей жидкости, 13 - прокладка патрубка №2 подвода охлаждающей жидкости, 14 - гайка крепления подводящего патрубка №2 охлаждающей жидкости (МЗ = 15 Нм), 15 - жгут электропроводки, 16 - защитный кожух жгута электропроводки, 17 - высоковольтные провода, 18 - свеча зажигания, 19 - крышка головки блока цилиндров, 20 - прокладка крышки головки блока цилиндров, 21 - шланги системы принудительной вентиляции картера, 22 - электропроводка двигателя.

Снятие насоса охлаждающей жидкости Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE

Слейте охлаждающую жидкость.

Двигатели Toyota 4A-FE, 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Спринтер, Калдина - Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.

Мотор Тойота 4A-GE - Снимите ремень привода гидроусилителя рулевого управления и кондиционера. Затем снимите ремень привода генератора и шкив насоса охлаждающей жидкости.

Снимите ремень привода гидроусилителя рулевого управления. Затем снимите шкив насоса охлаждающей жидкости.

Мотор Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina - Снимите крышку головки блока цилиндров.

Снимите защитные кожухи №2 и №3 ремня привода ГРМ.

Отсоедините защитный кожух электропроводки.

Снимите узел маслоизмерительного щупа.

Двигатели Toyota 4A-GE и 4A-FE (АЕ92, АЕ95, АТ171, АТ180 автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Спринтер, Калдина - Снимите трубку подвода охлаждающей жидкости и насос, соблюдая последовательность:

- Отсоедините входной и перепускной шланги от трубки подвода охлаждающей жидкости.

- Отпустив две гайки и болт хомута снимите трубку подвода охлаждающей жидкости вместе с уплотнительным кольцом.

- Отпустив три болта, снимите насос охлаждающей жидкости, стараясь не допускать попадания охлаждающей жидкости на ремень привода ГРМ.

Мотор Toyota 4A-FE (AE101 и AT190), 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Спринтер, Калдина - Снимите насос охлаждающей жидкости и подводящий патрубок №2 охлаждающей жидкости, соблюдая последовательность:

- Отсоедините разъем датчика температуры охлаждающей жидкости.

- Отверните две гайки крепления подводящего патрубка №2 к головке блока цилиндров.

- Отверните три болта крепления насоса и снимите насос охлаждающей жидкости вместе с подводящим патрубком №2.

- Удалите уплотнительное кольцо-прокладку.

- Отделите насос от подводящего патрубка №2.

Проверка водяного насоса двигателя Тойота 4A-FE, 5A-FE и 7A-FE

- Убедитесь визуально в отсутствии утечек охлаждающей жидкости через соединения и воздушное отверстие.

- Проверните шкив и убедитесь в легком и бесшумном вращении вала насоса.

В противном случае замените водяной насос.

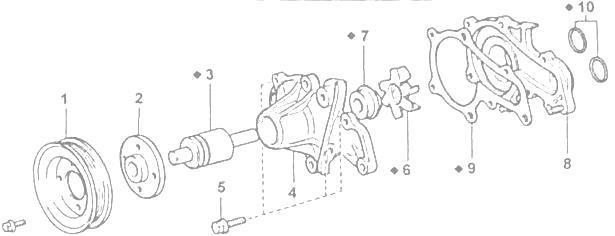

Рис.15. Водяной насос (помпа) двигателя Тойота 4A-FE, 5A-FE и 7A-FE

1 - шкив привода насоса охлаждающей жидкости, 2 - ступица шкива привода насоса, 3 - подшипник, 4 - корпус насоса, 5 - болт крепления корпуса насоса (МЗ = 9,1 Нм), 6 - ротор насоса (крыльчатка), 7 - сальник, 8 - крышка насоса, 9 - прокладка крышки насоса, 10 -уплотнительные кольца крышки насоса.

Установка водяной помпы Тойота 4A-FE, 5A-FE и 7A-FE

Мотор Тойота 4A-FE(AE101 и AT190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Соедините водяной насос с подводящим патрубком №2.

Установите узел насоса вместе с подводящим патрубком №2 на двигатель, установив новое уплотнительные кольца на блок цилиндров и новую прокладку на головку блока цилиндров, при этом маркировочный выступ этой прокладки должен быть направлен в верх. Установите и затяните болты и гайки крепления узла насоса (вместе с подводящим патрубком №2).

Установите узел маслоизмерительного щупа, предварительно установив новое уплотнительное кольцо на направляющую. Затяните болт крепления (МЗ = 9,3 Нм).

Установите следующие детали:

- защитный кожух электропроводки.

- защитные кожухи №2 и №3 ремня привода ГРМ.

- крышку головки блока цилиндров.

- ремень привода генератора и шкив насоса охлаждающей жидкости.

Заполните систему охлаждающей жидкостью.

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.

Двигатели Toyota 4A-GE и 4A-FE (АЕ92, АЕ95, АТ171, АТ180) автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Спринтер, Калдина

Установите на место насос охлаждающей жидкости, предварительно положив на соответствующее место блока цилиндров новое уплотнительноекольцо. Затяните болты крепления насоса (МЗ = 15 Нм).

Установите узел маслоизмерительного щупа, предварительно установив новое уплотнительное кольцо на направляющую (смажьте уплотнительноекольцо моторным маслом). Затяните болт крепления (МЗ = 9,3 Нм).

Установите трубку подвода охлаждающей жидкости, соблюдая последовательность:

- Установите новое уплотнительное кольцо на соответствующее место насоса охлаждающей жидкости.

- Временно установите трубку подвода охлаждающей жидкости, закрепив ее двумя гайками и болтом.

- Подсоедините входной шланг и перепускной шланг к трубке подвода охлаждающей жидкости.

Установите защитные кожухи №2 и №3 ремня привода ГРМ.

Временно установите шкив привода жидкостного насоса, закрепив его болтами.

Установите ремень привода насоса гидроусилителя рулевого управления. Затем установите ремень привода генератора и насоса охлаждающей жидкости и закрепите окончательно болтами шкив привода насоса.

Двигатели Тойота 4A-GE - Установите ремень привода гидроусилителя рулевого управления и/или ремень привода кондиционера.

Двигатели Тойота AE92, АЕ95, АТ171, АТ180 автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Установите ремень привода генератора и насоса охлаждающей жидкости.

Отрегулируйте натяжение приводных ремней.

Заполните систему охлаждающей жидкостью.

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
