Компоненты топливной системы автомобиля Лада Калина

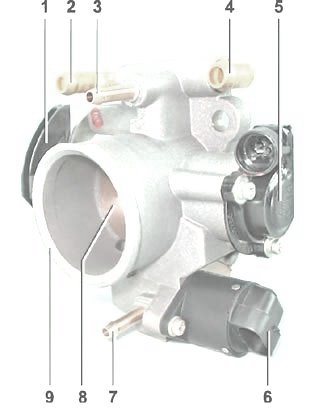

Рис.5. Дроссельный узел топливной системы Лада Калина

1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер подвода картерных газов; 5 — датчик положения дроссельной заслонки; б регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки

Система питания Лада Калина состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного модуля, а также системы улавливания паров бензина.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги.

Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя Лада Калина. Привод заслонки от педали «газа» — тросовый. Заслонка вращается на оси в корпусе (патрубке).

Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения.

Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя Лада Калина.

Корпус дроссельной заслонки с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

Запас топлива хранится в баке емкостью 50 л. Топливный бак — стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах.

Заливная горловина топливного бака выведена на правый борт автомобиля Лада Калина и закрыта пробкой. Топливо из бака подается электрическим топливным насосом (бензонасосом) погружного типа.

Бензонасос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.

На входном патрубке топливного насоса Лада Калина установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином.

На бензонасос подается напряжение по команде ЭБУ при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2—3 с ЭБУ выключит топливный насос.

От насоса по гофрированной трубке топливного модуля бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

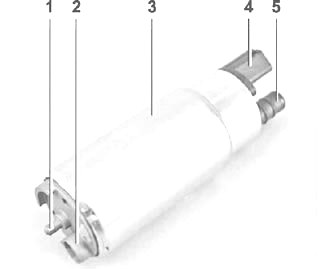

Рис.6. Бензонасос Лада Калина

1 — выступ для крепления сетчатого фильтра; 2 - топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

Замена бензонасоса Лада Калина

Операция по замене топливного насоса требует опыта и аккуратности (можно повредить элементы топливного модуля), поэтому в случае неисправности топливного насоса рекомендуется заменить топливный модуль в сборе.

Работы по замене бензонасоса Лада Калина:

- Снимаем топливный модуль

- Вынимаем насос из заборной камеры топливного модуля.

- Сетчатый фильтр удерживается стопорной пружинной шайбой на цилиндрическом выступе топливного насоса.

- Снимаем сетчатый фильтр с патрубка электробензонасоса. При этом помогаем шлицевой отверткой с тонким лезвием, аккуратно смещая стопорную шайбу по приливу насоса.

- Отжав фиксатор, вынимаем топливный насос из обоймы.

- Поддев отверткой, снимаем хомут крепления трубки на патрубке электро бензонасоса Лада Калина.

- Разогреваем конец гофрированной трубки, надетой на патрубок электробензонасоса.

- Следите за температурой нагреваемых деталей не перегрейте насос и трубку.

- Снимаем гофрированную трубку с патрубка насоса.

- Устанавливаем топливный модуль в обратной последовательности.

- При этом, надевая сетчатый фильтр, шлицевой отверткой с широким лезвием напрессовываем пружинную шайбу фильтра на выступ насоса.

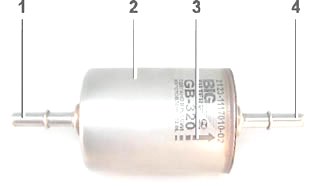

Рис.7. Топливный фильтр Лада Калина

1 — входной патрубок; 2 — корпус; 3 — стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 — выходной патрубок

Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе. Очищенное топливо поступает по топливопроводу в топливную рампу.

Топливная рампа Лада Калина удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами. Рампа закреплена на головке блока цилиндров болтами.

Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопровод) рабочее давление 378—390 кПа, необходимое для правильной работы системы впрыска.

В соответствии с действующими экологическими требованиями, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы.

Система состоит из сепаратора, адсорбера, клапана продувки адсорбера, соединительных трубок и шлангов. Сепаратор закреплен под левым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и через заливную трубу возвращаются обратно в топливный бак.

Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу.

Адсорбер Лада Калина — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного модуля.

Адсорбер закреплен на топливном баке слева и закрыт защитным экраном.

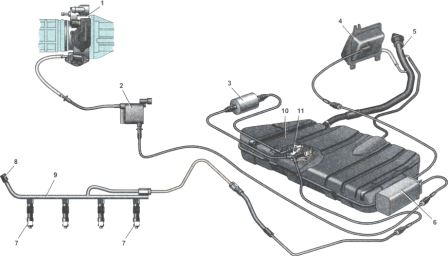

Рис.8. Схема системы питания топливом двигателя Лада Калина

1 — дроссельный узел; 2 — клапан продувки адсорбера; 3 — топливный фильтр; 4 — сепаратор; 5 — заливная труба; б — адсорбер; 7 — форсунки; 8 — диагностический штуцер топливной рампы; 9 — топливная рампа; 10 — топливный бак; 11 — топливный модуль

Воздух к впускным клапанам цилиндров двигателя подводится через впускной модуль. Впускной модуль двигателя выполнен из специальной пластмассы и представляет собой неразборный элемент.

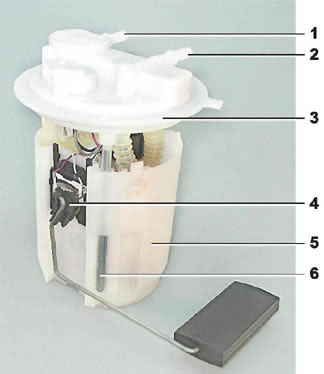

Рис.9. Топливный модуль двигателя Лада Калина

1 - входной патрубок (для подвода топлива к регулятору давления); 2 - выходной (нагнетающий) патрубок; 3 - крышка модуля; 4 - датчик указателя уровня топлива; 5 - заборная камера; 6 - направляющая крышки модуля

Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильного разрежения в баке).

Топливный насос Лада Калина объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос).

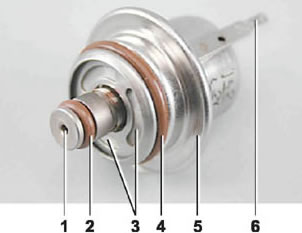

Рис.10. Регулятор давления топлива двигателя Лада Калина

1 — отверстие для сброса избыточного топлива; 2, 4 - уплотнительные кольца; 3 — отверстия для подвода топлива в регулятор; 5 — корпус; 6 — вывод для соединения регулятора с «массой»

Топливо из насоса (через выходной патрубок топливного модуля) поступает в топливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу.

Избыточное количество топлива стравливается через регулятор давления в бак. Регулятор давления топлива установлен в крышке топливного модуля.

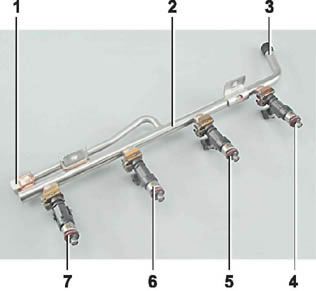

Рис.11. Топливная рампа двигателя в сборе с форсунками

1 - диагностический штуцер (для проверки рабочего давления, закрыт резьбовым колпачком); 2 топливная рампа; 3 - штуцер для соединения с топливопроводом; 4, 5, 6 и 7 форсунки

Регулировка привода дроссельной заслонки Лада Калина

Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажем впускного модуля.

Регулировка может также потребоваться, если двигатель не развивает максимальную мощность из-за неполного открытия дроссельной заслонки.

Работы по регулировке привода дроссельной заслонки Лада Калина:

- Снимаем декоративную накладку двигателя.

- Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

- Контролируем положение дроссельной заслонки: при нажатой педали «газа» заслонка должна быть полностью открыта, а при отпущенной педали закрыта.

- При выполнении этой операции не перетяните трос, так как при этом возможно повреждение элементов привода.

- Плоскогубцами снимаем стопорную пластину оболочки троса привода дроссельной заслонки.

- Перемещая оболочку троса в резиновом держателе, регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

- Устанавливаем стопорную пластину на место.

- Проверяем работу привода. При необходимости повторяем регулировку.

- Устанавливаем снятые детали на место.
