Устройство системы охлаждения двигателя ЗМЗ-405


Система охлаждения двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь (Рис.12) - жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Система охлаждения двигателя состоит из рубашек охлаждения блока цилиндров 6 и головки цилиндров 1, водяного насоса 5 с электромагнитной муфтой, термостата 2, сливной пробки 7, датчика температуры охлаждающей жидкости системы управления 3.

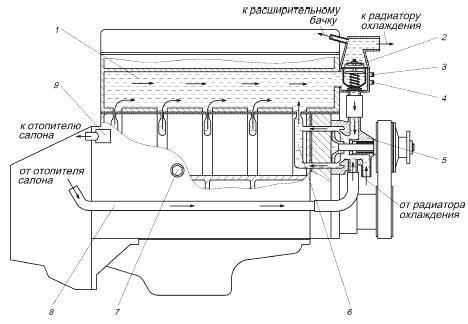

Рис.12 – Система охлаждения двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – рубашка охлаждения головки цилиндров; 2 – термостат; 3 – датчик температуры охлаждающей жидкости системы управления; 4 – датчик сигнализатора перегрева охлаждающей жидкости (на двигатель ЗМЗ-40524 не устанавливается); 5 – водяной насос с электромагнитной муфтой; 6 - рубашка охлаждения блока цилиндров; 7 – сливная пробка; 8 - трубка отопителя; 9 - патрубок отопителя

Циркуляция охлаждающей жидкости в системе создается центробежным водяным насосом, приводимым от коленчатого вала. Насос подает жидкость в рубашку охлаждения 6 блока цилиндров, откуда жидкость поступает в рубашку 1 головки цилиндров и далее в корпус термостата 2.

Термостат 2 автоматически регулирует подачу охлаждающей жидкости в радиатор в зависимости от её температуры.

Через штуцер крышки термостата в расширительный бачок отводится воздух при заполнении системы и возникающий в системе охлаждения пар.

Слив охлаждающей жидкости из двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь осуществляется через отверстие на левой стороне блока цилиндров, закрытое пробкой 7.

Оптимальный температурный режим охлаждающей жидкости с точки зрения минимума износов и расхода топлива лежит в пределах плюс 80...90 °С.

Контроль температурного режима осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов.

Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры 3, размещенного в корпусе термостата.

В комбинации приборов автомобиля, с указателя температуры охлаждающей жидкости снимается информация о текущей температуре двигателя, и в случае превышения ею предельно-допустимого значения 105 °С, производится зажигание лампы сигнализатора перегрева охлаждающей жидкости. Цвет индикации сигнализатора – красный.

Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – центробежного типа, с электромагнитной муфтой привода вентилятора, установлен на крышке цепи, подача охлаждающей жидкости насосом осуществляется в блок цилиндров.

Герметичность насоса обеспечивается самоподжимным торцевым уплотнением 7, которое запрессовывается в корпус 6 водяного насоса и на валик подшипника 11.

Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость 9, закрытую заглушкой.

Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия 10 и 4. Проникающий через уплотнение пар испаряется в атмосферу через отверстие 4.

В эксплуатации необходимо следить за чистотой отверстий 4 и 10, и, для предотвращения преждевременного выхода подшипника из строя, при проведении ТО-2 отверстия необходимо очищать от загрязнений.

Наличие постоянной течи из контрольного отверстия 10 дренажной полости говорит о потере герметичности уплотнения и необходимости замены водяного насоса.

Подшипник 11 удерживается от перемещения в корпусе водяного насоса двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь фиксатором 3, который завернут до упора и закернен.

Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе и в процессе эксплуатации добавления смазки не требует. На валик подшипника напрессована стальная, штампованная крыльчатка 8.

На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита 12 электромагнитной муфты. Ступица 1 крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике.

При отсутствии напряжения на электромагните ступица 1 вместе с ведомым диском 13 разъединена со шкивом 2 и вращается свободно с небольшой угловой скоростью.

При подаче напряжения на электромагнит муфты ведомый диск 13, преодолевая усилие пластинчатых пружин 14, притягивается к шкиву 2 и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса.

Когда напряжение с электромагнита муфты снимается, пластинчатые пружины 14 отводят диск 13 от шкива 2, разъединяя ступицу и шкив. Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъёма 5.

Подача напряжения на электромагнит муфты происходит по сигналу с блока управления через реле при повышении температуры охлаждающей жидкости свыше плюс 93 ± 2 °С, выключение – при снижении ниже плюс 91 ± 2 °С.

Основные параметры электромагнитной муфты насоса ЗМЗ-405

- Напряжение питания – 10,8…15 В.
- Потребляемая электрическая мощность – не более 50 Вт.
- Передаваемый крутящий момент при напряжении 12 В – не менее 20 Нм (2 кг/см).
- Минимальное напряжение срабатывания – 10 В.
- Передаваемый крутящий момент при минимальном напряжении – не менее 11 Нм (1,1 кгс/м).
- Зазор между ведомым диском и шкивом 0,2…0,5 мм.

Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с электромагнитной муфтой является неремонтируемым изделием. При выходе из строя водяного насоса или электромагнитной муфты следует заменить весь узел в сборе.

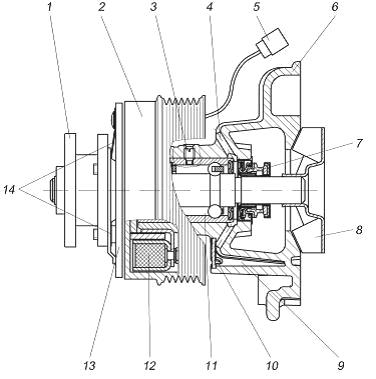

Рис.13 – Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с электромагнитной муфтой

1 – ступица вентилятора; 2 – шкив; 3 – фиксатор подшипника; 4 – отверстие для испарения жидкости; 5 – гнездовая колодка; 6 – корпус водяного насоса; 7 – уплотнение; 8 – крыльчатка; 9 – дренажная полость; 10 – контрольное отверстие; 11 – подшипник; 12 – катушка электромагнита; 13 – ведомый диск; 14 –
пластинчатые пружины

Привод водяного насоса и генератора (без насоса ГУР) осуществляется поликлиновым ремнем 6РК 1275 от шкива коленчатого вала. Передаточное число привода водяного насоса – 1,11.

Натяжение ремня осуществляется автоматическим натяжным устройством, которое обеспечивает необходимое натяжение ремня при его растяжении и демпфирование (гашение) возникающих в приводе колебаний. В процессе эксплуатации натяжное устройство не требует обслуживания и регулировки.

Кроме устранения необходимости регулировки натяжения ремня применение автоматического натяжного устройства позволяет увеличить срок службы ремня привода агрегатов и срок службы подшипников водяного насоса, генератора и ролика натяжного устройства.

Термостат ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – с твердым наполнителем, двухклапанный, с автоматическим дренажным клапаном ТС 107-05, ТР 2-01 или ТА 107-05.

Термостат расположен в алюминиевом корпусе, установленном на выходном отверстии рубашки охлаждения головки цилиндров, и соединен шлангами с водяным насосом, радиатором и расширительным бачком.

Термостат ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости по большому кругу через радиатор. Работа термостата показана на рисунке 14.

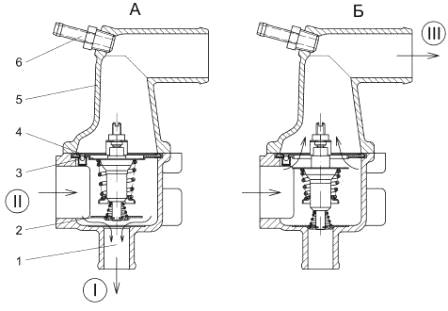

Рис.14 – Схема работы термостата ЗМЗ-405

А - термостат закрыт; Б - термостат открыт; I - в водяной насос; II - из рубашки охлаждения головки цилиндров; III - в радиатор; 1 - перепускной патрубок; 2 - перепускной клапан; 3 - дренажный клапан; 4 - основной клапан; 5 - крышка термостата; 6 – штуцер

На холодном двигателе основной клапан 4 термостата закрыт и вся охлаждающая жидкость циркулирует через открытый перепускной клапан 2 термостата в водяной насос по малому кругу, минуя радиатор.

При прогреве двигателя и подъеме температуры охлаждающей жидкости до плюс 82 ± 2 °С основной клапан термостата начинает открываться, а перепускной - закрываться. При этом часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения.

При температуре плюс 97 ± 2 °С основной клапан открыт полностью на величину не мене 8,5 мм, перепускной клапан при этом закрыт и вся охлаждающая жидкость циркулирует через радиатор по большому кругу.

Во фланце термостата выполнено отверстие с автоматическим дренажным клапаном 3. Отверстие служит для выхода воздуха при заправке системы охлаждения.

При работе двигателя водяной насос создает давление жидкости, под действием которого шарик клапана поднимается и закрывает отверстие, препятствуя утечке жидкости в радиатор.

Герметичность соединения крышки термостата с корпусом обеспечивается благодаря резиновой прокладке П-образного профиля, установленной на фланец термостата.

Термостат в корпус должен быть установлен таким образом, чтобы выступ на стойке термостата зашел в паз корпуса, что обеспечивает наименьшее сопротивление потоку охлаждающей жидкости.
