Обслуживание бензонасоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE


Проверка топливного насоса (бензонасоса) двигателей Тойота 4A-FE (АЕ101 и АТ190), 5A-FE (АЕ110), 7A-FE (АЕ93, АЕ102, АЕ103)

Отсоедините провод от отрицательной (-) клеммы аккумулятора.

Снимите подушку заднего сиденья.

Только для моделей АЕ (кроме АЕ93) - Отвернув 4 винта, снимите крышку сервисного люка в днище кузова.

Отсоедините разъемы топливного насоса и датчика указателя уровня топлива.

Проверьте топливный насос.

- Проверьте электрическое сопротивление якоря топливного насоса, подключив омметр к выводам "4" и "5" (кроме АЕ93) или " 1 " и "2" (АЕ93) разъема топливного насоса. Сопротивление при 20°С ... 0,2 - 3,0 Ом Если сопротивление не соответствует указанному диапазону, замените топливный насос.

- Проверьте работоспособность насоса, подсоединив (+) и (-) провода аккумуляторной батареи соответственно к контактам "4" и "5" (кроме АЕ93) или " 1 " и "2" (АЕ93) разъема насоса. Убедитесь, что топливный насос работает. В противном случае замените насос.

Подсоедините разъемы бензонасоса и датчика уровня топлива.

Только для моделей АЕ (кроме АЕ93) - Установите крышку сервисного люка, закрепив ее 4-мя винтами.

Установите подушку заднего сиденья.

Подсоедините провод к отрицательной (-) клемме аккумуляторной батареи.

Снятие и установка топливного насоса двигателей Тойота 4A-GE (АЕ92 и AT160) И 4A-FE (AE92, АЕ95 и АТ171)

Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.

Слейте топливо из топливного бака.

Снимите топливный бак.

Отсоедините кронштейн крепления топливного насоса от топливного бака: отверните пять винтов

Отделите бензонасос от кронштейна:

- отверните 2 гайки и отсоедините проводку от насоса,

- отсоедините нижнюю часть насоса от кронштейна,

- отсоедините топливный шланг от насоса.

Снимите фильтр топливного насоса:

- удалите резиновый амортизатор,

- снимите хомут и извлеките фильтр.

Установка бензонасоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Установите фильтр топливного насоса и резиновый амортизатор на насос (используйте только новый хомут).

Установите насос в кронштейн:

- наденьте топливный шланг на выходной патрубок насоса,

- закрепите электропроводку насоса 2-мя гайками,

- введите нижнюю часть насоса вместе с резиновым амортизатором в посадочное место кронштейна.

Установите кронштейн (вместе с насосом) в топливный бак: введите кронштейн вместе с новой прокладкой в топливный бак и закрепите его 5-ю винтами.

Момент затяжки:
- 4A-GE 3,4 Нм
- 4A-FE. 3,9 Нм

Установите топливный бак на место.

- затягивайте болты крепления топливного бака и другие резьбовые соединения с нормированным моментом затяжки, используйте динамометрический ключ с длиной плеча 30 см;

- момент затяжки болтовых и ниппельных соединений трубопроводов:
34 Нм (4A-GE) и 30 Нм (4A-FE);

- при соединении металлических трубок и шлангов, трубопровод должен находиться в определенном положении относительно шланга, при этом фиксирующий хомут должен устанавливаться на расстоянии 2 - 7 мм от среза шланга;

- при повторном использовании шланга хомут должен устанавливаться в первоначальном положении.

Заполните топливом бак.

Снятие и установка топливного насоса двигателей Тойота 4A-FE (АЕ101, АТ180 и АТ190), 5A-FE (АЕ110), 7A-FE(AE93,AE102)

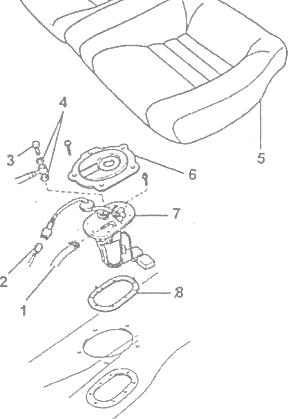

Рис.28. Детали, отделяемые при снятии насоса двигатели 4A-FE, 5A-FE

1 - трубка возврата топлива, 2 - разъем насоса и датчика указателя уровня топлива, 3 - болт крепления трубки отвода топлива (МЗ = 30 Нм), 4 - прокладка, 5 - подушка заднего сиденья, 6 - крышка сервисного люка насоса, 7 - узел кронштейна насоса, 8 - прокладка.

Двигатель Тойота 7A-FE (АЕ93, АЕ102)

1. Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.

Двигатель 7A-FE (АЕ93)

Слейте бензин из топливного бака.

Снимите топливный бак.

Извлеките кронштейн топливного насоса, отвернув 7 болтов.

Двигатель 7A-FE (АЕ103)

Поднимите подушку заднего сиденья.

Снимите крышку сервисного люка и отсоедините общий разъем насоса и датчика указателя уровня топлива.

Отсоедините топливную трубку и шланги от кронштейна насоса.

- Отверните перепускной болт, снимите 2 прокладки, и отсоедините трубку отвода топлива от кронштейна насоса. Момент затяжки 29 Нм

- Отсоедините 2 топливных шланга от кронштейна насоса.
- Снимите кронштейн насоса с топливного бака.

- Отверните 8 болтов. Момент затяжки 4,0 Нм

- Вытяните бензонасос.

- Снимите прокладку с кронштейна.

Двигатель Тойота 4A-FE (АЕ101, АТ180 и АТ190), 5A-FE(AE110)

Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.

Снимите подушку заднего сиденья.

Снимите крышку сервисного люка,

- используя динамометрический ключ с длиной плеча 30 см, отверните винты, и снимите крышку; Момент затяжки 30 Нм

- отсоедините разъем насоса и датчика уровня топлива.

Отсоедините трубку и шланг от кронштейна топливного насоса.

- При помощи динамометрического ключа с длиной плеча 30 см (прилагая нормированный момент 30 Нм) отсоедините перепускной болт от кронштейна топливного насоса, снимите перепускной болт, 2 прокладки и отделите трубку от кронштейна насоса.

- Отсоедините шланг возврата топлива от кронштейна топливного насоса.

Отсоедините кронштейн крепления топливного насоса от топливного бака.

- Отверните 8 болтов, прилагая нормированный момент 3,4 Нм.

- Извлеките узел кронштейна и снимите прокладку с кронштейна.

Установка бензонасоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Двс 4A-FE (АЕ101, АТ180 и АТ190), 5A-FE (АЕ110), 7A-FE (АЕ102)

Установите узел топливного насоса в топливный бак.

- Установите новую прокладку под кронштейн топливного насоса.

- Введите кронштейн топливного насоса в топливный бак.

- Закрепите кронштейн топливного насоса 8-ю винтами (или болтами - для АТ180). Момент затяжки 3,9 Нм

Прикрепите трубку подачи топлива и топливный шланг к кронштейну топливного насоса.

- С помощью динамометрического ключа с плечом 30 см прикрепите трубку к кронштейну топливного насоса, затянув перепускной болт. Момент затяжки 30 Нм

- Прикрепите шланг возврата топлива к кронштейну топливного насоса.

Подключите провод к отрицательной (-) клемме аккумуляторной батареи.

Убедитесь в отсутствии утечек топлива.

Установите крышку диагностического люка в днище кузова, закрепив ее винтами. Подключите разъемы топливного насоса и датчика указателя уровня топлива в баке.

Установите подушку заднего сиденья.

Двс 7A-FE (АЕ93)

Установите кронштейн топливного насоса.

- Установите кронштейн с новой прокладкой на топливный бак.

- Заверните 7 болтов крепления. Момент затяжки 3,4 Нм

Установите топливный бак.

Залейте бензин в топливный бак.

Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Проверьте отсутствие подтекания топлива.

Разборка и сборка топливного насоса двигателей Тойота 4A-FE (АЕ101, АТ190), 5A-FE (АЕ110), 7A-FE (АЕ93,АЕ102)



Рис.29. Детали бензонасоса двигателей 4A-FE (АЕ101, АТ190), 5A-FE (АЕ110)

1 - опорная планка разъема насоса, 2 - электрический разъем насоса, 3 - прокладка, 4 - датчик указателя уровня топлива, 5 - кронштейн крепления насоса, б - входной топливный шланг, 7 - хомут, 8 - топливный насос, 9 - фильтр топливного насоса, 10 - хомут, 11 - резиновый амортизатор.

Разборка топливного насоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Снимите топливный насос с кронштейна.

- Выведите нижнюю часть топливного насоса из кронштейна.

- Разъедините разъем топливного насоса.

- Отсоедините топливный шланг от насоса и снимите насос.

- Снимите резиновый амортизатор.

Снимите датчик указателя уровня топлива с кронштейна топливного насоса, отсоединив разъем датчика и отвернув два винта крепления.

Снимите фильтр с насоса: с помощью маленькой отвертки снимите хомут, а затем вытяните фильтр.

Двигатель 7A-FE для AE103

Отверните винт и отсоедините топливную трубку и топливный шланг.

Снимите разъем: отверните два винта крепления разъема и отсоедините разъем вместе с опорной планкой и прокладкой.

Сборка бензонасоса двигателей Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Установите электрический разъем насоса, закрепив его вместо с опорной планкой и прокладкой 2-мя винтами.

Установите топливную трубку и топливный шланг.

Установите фильтр топливного насоса на топливный насос, используя новый хомут.

Установите датчик указателя уровня топлива, закрепив его 2-мя винтами. Подключите разъем датчика.

Прикрепите топливный насос к кронштейну.

- Установите резиновый амортизатор на топливный насос.

- Наденьте топливный шланг на выходной патрубок насоса.

- Установите насос, введя его нижнюю часть в кронштейн насоса.

- Установите разъем насоса.
