Сборочные элементы кузова автомобиля Лада Калина

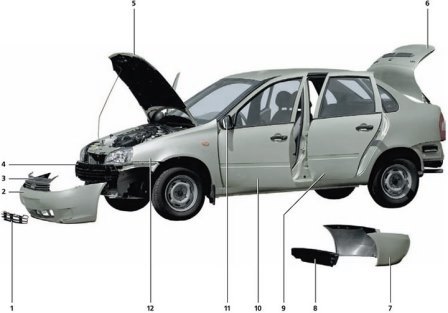

Рис.36. Съемные детали кузова автомобиля Лада Калина ВАЗ-1118

1 — решетка бампера; 2 — передний пластиковый бампер; 3 — облицовка радиатора; 4 — энергопоглотитель переднего бампера; 5 — капот; 6 — крышка багажника; 7 — задний пластиковый бампер; 8 — энергопоглотитель заднего бампера; 9 — задняя дверь; 10 — передняя дверь; 11 — наружное зеркало; 12 — переднее крыло.

Резьбовые соединения деталей кузова Лада Калина ВАЗ-1118 выполнены болтами из обычной углеродистой стали. Для ответственных соединений используются термообработанные болты из легированной хромистой стали, промаркированные символом «X» на головке.

Кузов автомобиля цельнометаллический, сварной, несущей конструкции (безрамный). Съемные элементы кузова: передние крылья, капот, двери, бамперы. В окнах переднего бампера на часть автомобилей установлены фары противотуманного света.

Стеклоподъемники дверей могут быть как с механическим, так и с электрическим приводом. Beтpoвое, заднее и боковые (не опускные) стекла — вклеены в проемы кузова.

На передних дверях установлены наружные зеркала заднего вида, регулируемые из салона. Бамперы автомобиля Лада Калина выполнены из пластмассы.

Под бамперами установлены пластмассовые энергопоглощающие балки.

Передние сиденья — раздельные, оборудованы подголовниками, имеют регулировки продольного перемещения и наклона спинки. Заднее сиденье трехместное, нерегулируемое, складное.

Места для водителя и пассажиров оборудованы инерционными ремнями безопасности, стремя точками крепления.

Для установки багажника на крышу над проемами дверей выполнены четыре площадки с резьбовыми отверстиями. Для доступа к ним необходимо снять верхние уплотнители.

Замена и регулировка положения капота Лада Калина

Работа описана с предварительной разборкой капота. Но при необходимости капот можно снять в сборе с установленными на него элементами. Для этого достаточно отсоединить шланг от насоса омывателя ветрового стекла и вытянуть шланг из уплотнителя перегородки моторного отсека.

- Отворачиваем две гайки крепления предохранительного крючка замка капота. Ключом на 41 мм или раздвижными пассатижами отворачиваем фиксатор замка капота.

- Поддевая отверткой или съемником, извлекаем держатели обивки капота.

- Снимаем обивку капота Лада Калина ВАЗ-1118.

- Поддевая отверткой, отсоединяем держатели шланга омывателя от капота. Отсоединив от тройника шланг, поддеваем отверткой резиновый уплотнитель и вытягиваем шланг омывателя из отверстия капота.

- Через проемы в усилителе капота сжимаем два фиксатора форсунки. Извлекаем форсунку из отверстия капота и отсоединяем шланг от форсунок омывателя. Аналогично снимаем вторую форсунку.

- Снимаем два шланга форсунок с тройником.

- Собираем и устанавливаем капот в обратной последовательности.

Замена переднего бампера Лада Калина

- Снимаем решетку радиатора.

- Крестовой отверткой отворачиваем три самореза крепления передней части подкрылка переднего крыла к бамперу. Аналогичную операцию выполняем с другой стороны автомобиля.

- Отворачиваем три болта нижнего крепления бампера (один с правой стороны, а два спереди).

- Крестовой отверткой отворачиваем два самореза крепления решетки к бамперу (по обоим сторонам).

- Снимаем решетку с переднего бампера Лада Калина ВАЗ-1118.

- На автомобилях с противотуманными фарами отсоединяем от них колодки проводов.

- Крестовой отверткой отворачиваем два самореза нижнего крепления бампера к энергопоглощающей балке.

- Отворачиваем два болта и крестовой отверткой отворачиваем два самореза верхнего крепления бампера к энергопоглощающей балке.

- С двух сторон автомобиля Лада Калина выводим кромки переднего бампера из зацепления с передними крыльями и снимаем бампер.

- Отворачиваем четыре гайки (по две с каждой стороны) крепления энергопоглошаюшей балки бампера и снимаем балку.

- Устанавливаем бампер в обратной последовательности.

Замена и регулировка замка передней двери Лада Калина ВАЗ-1118

- Снимаем обивку двери.

- Отсоединяем тяги наружной ручки от замка.

- Крестовой отверткой отворачиваем винт крепления внутренней ручки замка и три винта крепления замка.

- Извлечь замок мешает направляющая стеклоподъемника. Чтобы вынуть замок, можно снять с него тяги, а можно отодвинуть направляющую, предварительно отвернув ее болты и гайки.

- Извлекаем замок из двери Лада Калина и отсоединяем от него колодку жгута проводов.

- Для снятия фиксатора замка, помечаем его положение на стойке кузова.

- Выворачиваем палец фиксатора.

- Ударной отверткой с крестовым наконечником отворачиваем два винта крепления фиксатора.

- Снимаем фиксатор замка и регулировочные прокладки.

- Устанавливаем замок в обратной последовательности, смазав его пластичной смазкой.

- Фиксатор замка устанавливаем на место, совмещая ранее сделанные метки либо перемещая фиксатор в пределах прорезей под винты его крепления, добиваемся четкой фиксации двери в закрытом положении и легкого ее отпирания.

- Регулируя длину тяг наружной ручки двери и внутренней ручки замка (переставив пластмассовый наконечник на резьбовой части тяги), добиваемся четкого открывания замка.

- Аналогично регулируем выключатель замка.

Замена стеклоподъемника Лада Калина

- Снимаем обивку двери.

- Поднимаем стекло до упора и фиксируем стекло в этом положении (например, молярным скотчем).

- Отворачиваем по два болта крепления стекла к каждой стойке стеклоподъемника.

- Отворачиваем винт крепления внутренней ручки замка.

- Перерезаем изоляционную ленту крепления колодок жгута проводов стеклоподъемника, удаляем поролон.

- Разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника Лада Калина ВАЗ-1118.

- Отворачиваем 11 гаек крепления стеклоподъемника к усилителю двери.

- Извлекаем стеклоподъемник из двери.

- Устанавливаем стеклоподъемник в обратной последовательности, смазав направляющую стеклоподъемника пластичной смазкой. Чтобы колодки жгута проводов не стучали на неровностях, обматываем их поролоном и заматываем изоляционной лентой.

Замена передней двери Лада Калина

Дверь можно снять в сборе (вместе с установленным на ней оборудованием). Разбирать и собирать дверь удобнее, когда она установлена на автомобиль. При этом меньше вероятность повредить лакокрасочное покрытие.

- Снимаем стеклоподъемник.

- Извлекаем стекло из двери.

- Снимаем наружную ручку двери.

- Снимаем замок двери Лада Калина ВАЗ-1118.

- Отворачиваем гайку крепления жгута проводов и отсоединяем колодку жгута проводов от колодки жгута двери.

- Освобождаем три фиксатора и извлекаем колодку жгута проводов из отверстия двери.

- Отсоединяем жгут проводов от внутренней панели двери и извлекаем жгут через отверстие в двери.

- Снимаем ограничитель двери

- Пока помощник удерживает дверь, накидным ключом на 13 мм выворачиваем ось нижней петли.

- Тем же ключом отворачиваем ось верхней петли и снимаем дверь.

- Покрыв рабочие поверхности петель и осей любой пластичной смазкой, устанавливаем и собираем дверь в обратной последовательности.

Замена заднего бампера Лада Калина

- Отворачиваем три самореза крепления брызговика заднего колеса и снимаем брызговик.

- Аналогично снимаем брызговик с другой стороны заднего бампера.

- С правой и левой сторон автомобиля крестовой отверткой отворачиваем два самореза крепления бампера.

- Отворачиваем два самореза нижнего крепления бампера.

- Тем же ключом отворачиваем четыре самореза верхнего крепления заднего бампера Лада Калина ВАЗ-1118.

- С двух сторон автомобиля выводим кромки бампера из зацепления с задним крылом и снимаем бампер.

- Отворачиваем три гайки крепления усилителя бампера к кузову и снимаем усилитель.

- Устанавливаем задний бампер в обратной последовательности.

Замена панели приборов Лада Калина ВАЗ-1118

На автомобилях первых выпусков панель приборов можно демонтировать, предварительно сняв с нее щиток приборов и другие съемные детали. На автомобилях поздних выпусков (укомплектованных подушкой безопасности переднего пассажира) панель приборов можно снять только в сборе с отопителем.

- Сливаем охлаждающую жидкость из двигателя.

- Ослабив хомуты, отсоединяем шланги системы охлаждения от патрубков радиатора отопителя.

- Отворачиваем гайку крепления радиатора отопителя к перегородке моторного отсека.

- Снимаем фильтрующий элемент фильтра вентиляции салона Лада Калина.

- Отворачиваем четыре самореза крепления корпуса фильтра.

- Извлекаем корпус фильтра из короба воздухозаборника.

- Снимаем облицовку туннеля пола и накладки рулевой колонки.

- Если на автомобиле установлено головное устройство аудиосистемы (магнитола) снимаем ее в соответствии с инструкцией по установки.

- Из-под полки для мелких вещей извлекаем жгут проводов и разъединяем колодки.

- Аналогично разъединяем колодки жгутов панели приборов, расположенные под монтажным блоком предохранителей и реле.

- Колодки проводов различаются формой и количеством выводов, поэтому перепутать их невозможно. Но для упрощения сборки можно пометить колодки маркером или записать порядок их подсоединения.

- Отворачиваем гайку крепления воздуховода Лада Калина.

- Приподняв воздуховод, выводим его из зацепления со шпилькой и отсоединяем от отопителя.

- Разъединяем колодки проводов, проложенные под воздуховодом.

- Отворачиваем два болта крепления кронштейнов консоли панели приборов к туннелю пола (второй болт с правой стороны туннеля).

- Отсоединив уплотнители и поддев отверткой, снимаем накладки с передних стоек кузова Лада Калина ВАЗ-1118.

- Возле стоек кузова, воротком с крестовым наконечником отворачиваем два самореза крепления накладки панели приборов.

- Преодолевая сопротивление держателей, снимаем верхнюю накладку панели приборов. Отворачиваем семь гаек (расположенные под снятой накладкой) крепления панели приборов к кузову.

- Отворачиваем две гайки крепления панели приборов к кузову. С одной из шпилек снимаем наконечник провода «массы».

- Отсоединяем рулевую колонку от балки панели приборов и опускаем ее на сиденье либо снимаем рулевую колонку.

- Отворачиваем три болта крепления поперечины панели приборов Лада Калина к кронштейну педального узла.

- Поддевая шлицевой отверткой, снимаем правую и левую боковые накладки панели приборов.

- Отворачиваем болты крепления поперечины панели приборов (по два с каждой стороны).

- Снимаем панель приборов в сборе с отопителем.

- Устанавливаем собранную панель приборов в сборе с отопителем в обратной последовательности.
