Коленвал и маховик двигателя ЗМЗ-406


Коленвал двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отлит из высокопрочного чугуна, пятиопорный, имеет для лучшей разгрузки опор восемь противовесов.

Вал динамически сбалансирован: допустимый дисбаланс не более 18 гсм на каждом конце вала.

Диаметр коренных шеек 62 мм, шатунных - 56 мм. Коренные и шатунные шейки связаны отверстиями в щеках коленвала.

Полости в шатунных шейках закрыты резьбовыми пробками и предназначены для дополнительной очистки масла, поступающего на шатунные шейки.

Масло к коренным шейкам подводится по каналам в перегородках блока из масляной магистрали, к полостям шатунных шеек - по отверстиям в щеках вала из канавок в верхних вкладышах коренных шеек коленчатого вала.

Осевое перемещение коленвала мотора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 ограничивается двумя упорными сталеалюминиевыми шайбами 3 (рис. 10), расположенными по обе стороны среднего (третьего) коренного подшипника, каждая из упорных шайб состоит из двух полушайб: верхней и нижней.

Полушайбы антифрикционным слоем обращены к щекам коленчатого вала ЗМЗ-406. Полушайбы удерживаются от вращения за счет выступов на нижних полушайбах, входящих в пазы на торцах третьей крышки 4 коренного подшипника. Величина осевого зазора составляет 0,06-0,162 мм.

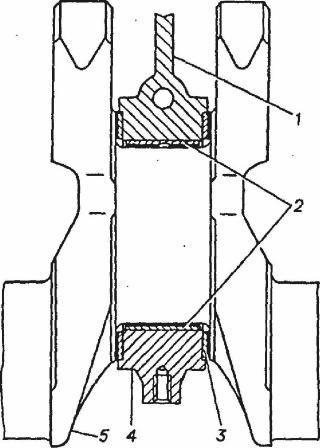

Рис.10. Средний (упорный) подшипник коленвала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - блок цилиндров; 2 - вкладыши подшипника; 3 - упорная шайба; 4 - крышка подшипника; 5 - коленвал

На переднем конце коленчатого вала (рис. 11) на шпонках установлены ведущая звездочка 6 привода распределительных валов, втулка 5 и шкив-демпфер 2.

Все эти детали стянуты болтом 1, ввертываемым в передний торец коленчатого вала. Между звездочкой и втулкой установлено резиновое уплотнительное кольцо 12 круглого сечения.



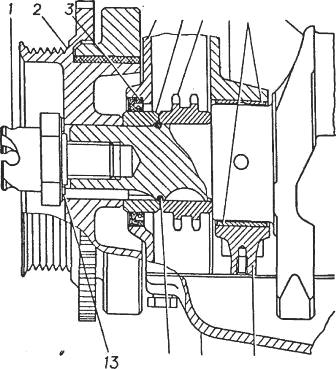

Рис.11. Передний конец коленвала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - храповик (или болт); 2 - шкив-демпфер с диском синхронизации; 3 - манжета; 4 - крышка цепи; 5 - втулка; 6 - звездочка; 7 - блок цилиндров; 8 - вкладыш подшипника; 9 - коленчатый вал; 10 - крышка подшипника; 11 -масляный картер;12 - резиновое уплотнительное кольцо; 13-стопорная шайба

На цилиндрической поверхности шкива-демпфера коленчатого вала ЗМЗ-406 выполнена риска для определения ВМТ первого цилиндра при установке привода распределительных валов.

При совмещении, метки на шкиве-демпфере с ребром - указателем на крышке цепи, поршень первого цилиндра находится в ВМТ.

Кроме того, на шкиве-демпфере выполнен специальный зубчатый диск (диск синхронизации) с числом зубьев 60 минус 2 зуба, который обеспечивает работу датчика положения коленчатого вала КМСУД.

Передний конец коленвала мотора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 уплотнен резиновой манжетой 3, запрессованной в крышку цепи.

Надежная работа манжеты обеспечивается центровкой крышки цепи на двух штифтах-втулках, запрессованных в переднем торце блока цилиндров.

Задний конец коленчатого вала (рис. 12) также уплотнен резиновой манжетой 5, запрессованной в крышку 4, которая крепится к заднему торцу блока цилиндров.

Маховик двигателя ЗМЗ-406

Маховик ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отлит из серого чугуна, установлен на посадочный выступ и штифт фланца коленчатого вала и крепится к нему шестью болтами М8, имеющими самоконтрящуюся резьбу.

Для надежности крепления головки болтов прижимаются к стальной термообработанной шайбе. На маховик напрессован зубчатый обод для пуска двигателя стартером.

К заднему торцу маховика шестью болтами М8 прикреплено сцепление.

В центральное отверстие маховика устанавливаются распорная втулка 9 (см. рис. 12) и подшипник 8 первичного вала коробки передач.

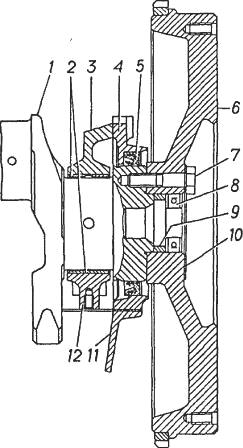

Рис.12. Задний конец коленвала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - коленчатый вал; 2 - вкладыши подшипника; 3 - блок цилиндров; 4 - крышка; 5 - манжета; 6 - маховик; 7 - болт крепления маховика; 8 - подшипник; 9 - распорная втулка; 10 - шайба болтов маховика; 11 - масляный картер; 12 - крышка подшипника

Вкладыши коленвала ЗМЗ-406

На двигателе ЗМЗ-406 (ГАЗ-3110) коренные и шатунные подшипники коленчатого вала состоят из тонкостенных вкладышей, изготовленных из малоуглеродистой стальной ленты, залитой тонким слоем антифрикционного высокорловянистого алюминиевого сплава.

Толщина коренного вкладыша - 2,500-2,508 мм, шатунного -2,000-2,008 мм.

В каждом подшипнике установлены по два вкладыша. Осевому перемещению и проворачиванию вкладышей в постелях блока и в шатунах препятствуют фиксирующие выступы на вкладышах, входящих в соответствующие пазы в постелях блока или в шатунах.

Верхние вкладыши мотора ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 коренных подшипников с канавками и отверстиями, нижние без канавок и отверстий.

Через отверстие верхнего вкладыша масло поступает к подшипникам из канала в постели блока, а через отверстия в коленчатом вале - к шатунным подшипникам.

Отверстие в шатунных вкладышах совпадают с отверстием в шатунах. Ширина коренных вкладышей - 28 мм, шатунных - 20,5 мм.

Диаметральный зазор между шейкой и вкладышами составляет 0,019-0,073 мм для коренных и 0,009-0,063 мм для шатунных подшипников.

При наличии трещин любого характера коленвал подлежит замене.

Для удаления продуктов износа в полостях шатунных шеек и в масляных каналах коленчатого вала необходимо вывернуть пробки шеек, промыть (раствором каустической соды, нагретом до 80°С и металлическим ершиком прочистить полости и каналы.

После очистки их необходимо промыть керосином, продуть и высушить сжатым воздухом, после чего завернуть пробки моментом 3,8-4,2 Нм (3,8-4,2 кг/см).

При повреждении резьбы в отверстиях до двух ниток ее восстанавливают метчиком под номинальный размер.

Если сорвано две и более ниток, то производят ремонт:

- резьба в отверстиях под болты крепления маховика ЗМЗ-406 - установкой резьбовых спиральных вставок;

- резьба в отверстии под храповик - нарезанием ремонтной резьбы;

- резьба в отверстиях под пробки - нарезанием ремонтной резьбы.

Шатунные и коренные шейки коленвала -3302, изношенные в пределах ремонтного размера, шлифуют под ближайший ремонтный размер (1-й, 2-й или 3-й) с допуском, установленным для шеек номинального размера (все шейки шлифуют под один ремонтный размер).

Острые кромки фасок масляных каналов притупляют конусным абразивным инструментом, а затем шейки подвергают полированию.
