Конструкция карбюратора К-151 двигателя ЗМЗ-402


На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402 устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151 незначительно. Конструктивно они выполнены одинаково, а отличие заключается в размерах некоторых калиброванных отверстий.

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть - крышка карбюратора - включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть - корпус дроссельных заслонок - включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

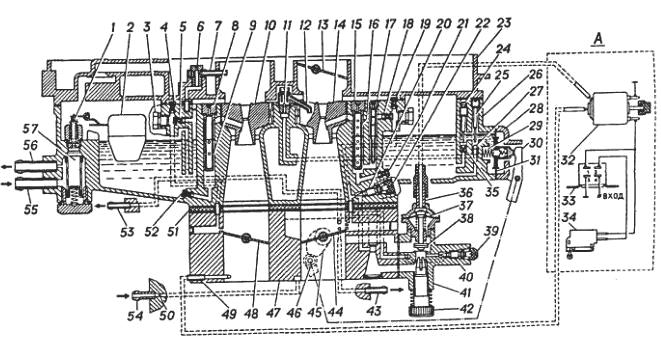

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

А - схема управления экономайзером принудительного холостого хода; 1 - топливный клапан; 2 - поплавок; 3 - пробка; 4 - воздушный жиклер переходной системы; 5 - эмульсионный жиклер переходной системы; 6 - винт крепления распылителя вторичной секции; 7 - распылитель вторичной секции; 8 - воздушный жиклер главной дозирующей системы вторичной секции; 9 - эмульсионная трубка главной дозирующей системы вторичной секции; 10 - малый диффузор вторичной секции; 11 - выпускной шариковый клапан ускорительною насоса; 12 - распылитель ускорительного насоса; 13 - воздушная заслонка; 14 - малый диффузор первичной секции; 15 - воздушный жиклер главной дозирующей системы первичной секции; 16- эмульсионная трубка главной дозирующей системы первичной секции; 17 - блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 - эмульсионный жиклер системы холостого хода; 19 - воздушный жиклер системы холостого хода; 20 - винт заводской регулировки состава смеси; 21 - главный топливный жиклер первичной секции; 22 - заглушка; 23 - крышка карбюратора; 24 - регулировочный винт перепуска топлива системы ускорительного насоса; 25 - вытеснитель; 26 - корпус карбюратора; 27 - впускной шариковый клапан ускорительного насоса; 28 - крышка ускорительного насоса; 29- пружина; 30 - рычаг привода ускорительного насоса; 31 -диафрагма ускорительного насоса; 32 - электромагнитный клапан; 33 - электронный блок управления; 34 -микровыключатель; 35 - перепускной жиклер ускорительного насоса; 36 - трубка; 37- диафрагма экономайзера принудительного холостого хода; 38 - клапан экономайзера принудительного холостого хода; 39 - ограничительный колпачок; 40 - винт состава смеси; 41 - корпус экономайзера принудительного холостого хода; 42 - винт эксплуатационной регулировки холостого хода; 43 - трубка к вакуум-корректору; 44 - дроссельная заслонка первичной секции; 45 - кулачок привода рычага ускорительного насоса; 46 - ролик рычага ускорительного насоса; 47- корпус дроссельных заслонок; 48 - дроссельная заслонка вторичной секции; 49- трубка подвода разрежения к электромагнитному клапану; 50 - калиброванное отверстие; 51 - прокладка; 52 - главный топливный жиклер вторичной секции; 53 - трубка к клапану системы рециркуляции отработавших газов; 54 - трубка подвода картерных газов; 55 - топливоподводящая трубка; 56 - сливная трубка; 57 - топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных секций (смесительных камер) - первичной и вторичной. Каждая из секций карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую систему.

Система холостого хода - с количественной регулировкой постоянного состава смеси (автономная система холостого хода). Во вторичной секции карбюратора К151 / К151Д имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во вторичной секции предусмотрен эконостат.

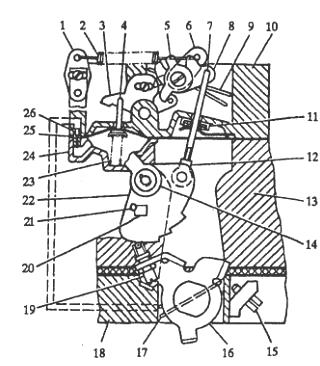

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 - пусковая пружина; 3 - промежуточный рычаг; 4 - тяга пневмокорректора; 7 - тяга; 8 - секторный рычаг; 9 - воздушная заслонка; 10 - крышка карбюратора; 11 - уплотнительный элемент; 12- регулировочная муфта; 13- корпус поплавковой камеры; 14 - рычаг привода воздушной заслонки; 15 - упорный винт дроссельной заслонки первичной секции карбюратора; 17 - дроссельная заслонка первичной секции карбюратора; 18 - корпус смесительных камер; 19- винт с роликом; 20 - упор; 21 - штифт; 22 - профильный рычаг; 23 - пружина пневмокорректора; 21 - крышка пневмокорректора; 25 -диафрагма; 26 - жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (рис.2) - полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-406 / 402 состоит из блока управления 33 (см. рис.1), микровыключателя 34, электромагнитного клапана 32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан - блок управления - на щитке передка кабины.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32. При отпущенной педали дроссельных заслонок контакты микровыключателя 34 должны быть разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим образом:

При отпущенной педали дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1400 мин-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и карбюратором К151 выполнены из резиновых шлангов и латунных трубок наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей последовательности:

- отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

- отвернуть семь винтов крепления крышки поплавковой камеры, снять крышку и прокладку под ней, стараясь не повредить прокладку;

- отвернуть два винта и снять воздушную заслонку, если зазоры между воздушной заслонкой и воздушным патрубком превышают нормальные;

- отвернуть винт и снять распылитель ускорительного насоса;

- отвернуть винт и снять распылитель эконостата;

- отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу топливного клапана. Вывернуть корпус топливного клапана вместе с прокладкой;

- отвернуть пробку фильтра и снять сетчатый фильтр;

- отвернуть четыре винта крепления крышки диафрагмы ускорительного насоса, снять крышку и вынуть диафрагму с пружиной;

- вывернуть главные жиклеры первичной и вторичной секций карбюратора ЗМЗ-406 / 402;

- вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и вторичной секций;

- вывернуть жиклеры системы холостого хода первичной секции и жиклеры переходной системы;

- отвернуть два винта и снять диафрагменное запорное устройство экономайзера принудительного холостого хода;

- отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса дроссельных заслонок, очистить от смолистых отложений и промыть топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель растворителями и протирка деталей обтирочными концами не допускается. Категорически запрещается чистка калиброванных отверстий металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно удовлетворять следующим требованиям:

- все детали должны быть чистыми, без нагара и смолистых отложений;

- жиклеры после промывки и продувки сжатым воздухом должны иметь заданную пропускную способность или размер;

- все клапаны должны быть герметичными, прокладки целыми и иметь следы (отпечатки) уплотняемых плоскостей;

- не должно быть заметных износов (люфтов) в соединениях: ось поплавка - кронштейн поплавка, бобышки корпуса смесительных камер -оси дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала необходимо подсобрать все три корпуса карбюратора: крышку, корпус поплавковой и корпус смесительных камер, а затем соединить их между собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель необходимо:

- следить на сохранностью и правильной установкой прокладок;

- следить, чтобы дроссельные и воздушная заслонки поворачивались совершенно свободно, без заеданий и плотно прикрывали свои каналы;

- затягивать все резьбовые соединения плотно, но без чрезмерных усилий, не допуская коробления фланцев;

- проверить и, при необходимости, отрегулировать уровень топлива в поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе :

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте любым способом (проволокой, резинкой) рычаг управления пусковым устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом) проконтролируйте зазор между ее кромкой и стенкой смесительной камеры, который должен составлять 1,5...1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить, отвернув контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной заслонки.

Выбирая положение винта-упора, следует учитывать, что для его правильного взаимодействия с кулачком плоскость головки винта при окончательной затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на половину оборота, иначе его головка будет касаться кулачка только одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги, связывающей рычаг-кулачок управления пусковым устройством с рычагами на оси воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке зазор между рычагами на оси воздушной заслонки должен быть в пределах 0,2...0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков увеличьте длину тяги путем отворачивания ее резьбовой головки, а на карбюраторах более поздних выпусков - отворачиванием винта крепления накладки на кулачке пускового устройства и перемещением ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину тяги соответственно уменьшите.

И, наконец, отрегулируйте зазор у нижней кромки воздушной заслонки после пуска, т.е. при наличии разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством, нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель, позволяет достигнуть желаемых результатов с гарантированной уверенностью в правильности ее выполнения.

Для этого запустите двигатель со снятым воздушным фильтром и, приоткрывая дроссельную заслонку легким нажатием на педаль акселератора, полностью вытяните на себя манетку управления воздушной заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм, воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500...2700 об/мин.

Если частота вращения коленчатого вала значительно отличается от этих значений, то следует отвернуть контргайку на регулировочном винте-упоре рычага дроссельной заслонки первичной камеры и вывернуть его на несколько полуоборотов для повышения частоты вращения, или наоборот, завернуть его для понижения частоты вращения. После завершения регулировки контргайку на винте-упоре следует затянуть.
