Сборочные детали привода ГРМ двигателя ЗМЗ-402


Газопровод двс ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель (рис.4) состоит из алюминиевой впускной трубы и двух чугунных выпускных коллекторов.

Впускная труба и выпускной коллектор 1-го и 4-го цилиндров соединены между собой в один узел через прокладку четырьмя шпильками, а плоскость прилегания к головке цилиндров обработана в сборе с не плоскостностью 0,2 мм, поэтому разборка узла без необходимости нежелательна.

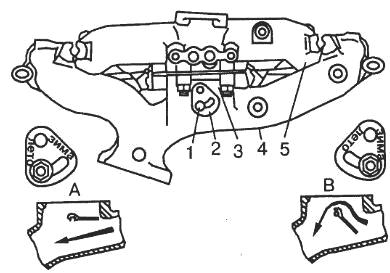

Рис.4. Газопровод ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 - гайка; 2 – сектор регулировки подогрева; 3 - заслонка; 4 – выпускной коллектор; 5 - впускная труба; А - положение заслонки при наименьшем подогреве - ЛЕТО; В-положение заслонки при наибольшем подогреве – ЗИМА

Средняя часть впускной трубы двигателя подогревается отработавшими газами, проходящими по выпускному коллектору. Степень подогрева можно регулировать вручную при помощи поворачивающейся заслонки 3 в зависимости от сезона.

При повороте сектора 2 в положение, при котором метка "ЗИМА" находится против стопорной шпильки, - подогрев смеси наибольший; при повороте в положение метки "ЛЕТО" - подогрев наименьший.

Распредвал двигателя ЗМЗ-402

Распредвал ГРМ двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель - чугунный, литой со стальной шестерней привода масляного насоса и распределителя зажигания; имеет пять опорных шеек разного диаметра (для удобства сборки): первая 52 мм, вторая - 51 мм, третья - 50 мм, четвертая - 49 мм, пятая-48 мм.

Шейки распредвала опираются непосредственно на поверхность расточек в алюминиевом блоке цилиндров.

Рабочая поверхность кулачков и эксцентрика привода бензинового насоса отбелена до высокой твердости при отливке распределительного вала. Зубья шестерни привода масляного насоса закалены.

Распределительный вал З (рис.5) приводится от коленчатого вала косозубой шестерней 4. На коленчатом валу находится стальная шестерня с 28 зубьями, а на распределительном валу - пластмассовая шестерня с 56 зубьями.

Применение пластмассы обеспечивает бесшумность работы шестерен. Обе шестерни имеют по два отверстия с резьбой М8х 1,25 для съемника.

От осевых перемещений распредвал ГРМ ЗМЗ-402 удерживается упорных стальным фланцем 6, который расположен между торцом шейки вала и ступицей шестерни с зазором 0,1-0,2 мм. Осевой зазор обеспечивается распорным кольцом 8, зажатым между шестерней и шейкой вала.



Рис.5. Привод распределительного вала ГРМ ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 - болт; 2 - шайба; 3 - шпонка; 4 - шестерня; 5- крышка распределительных шестерен; 6 - упорный фланец; 7 - распределительный вал; 8 - распорная втулка

Шестерня закреплена на распределительном валу при помощи шайбы 2 и болта 1 с резьбой М12х 1,25. Болт ввертывается в торец вала.

На шестерне коленчатого вала против одного из зубьев нанесена метка "О", а против соответствующей впадины шестерни распределительного вала нанесена риска или засверловка. При установке распределительного вала ГРМ эти метки должны быть совмещены.

Распредвал обеспечивает следующие фазы газораспределения: впускной клапан открывается с опережением на 12 градусов до прихода поршня в ВМТ, закрывается с запаздыванием на 60° после прихода поршня в НМТ, выпускной клапан открывается с опережением на 54° до прихода поршня в НМТ, и закрывается с запаздыванием на 18° после прихода поршня в ВМТ.

Указанные фазы ГРМ ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель действительны при зазоре между коромыслом и клапаном, равном 0,5 мм. Высота подъема клапанов 10 мм.

Толкатели - стальные, поршневого типа. Толкатели по наружному диаметру и отверстия под толкатели в блоке цилиндров разбиты на две размерные группы.

При сборке ГРМ ЗМЗ-402 толкатели определенной группы следует устанавливать в отверстия, отмеченные соответствующей краской.

Штанги толкателей. Для обеспечения стабильности зазоров в клапанном механизме при нагревании и охлаждении двигателя штанги толкателей изготавливаются из дюралюминиевого прутка.

На концы штанг напрессованы стальные закаленные наконечники со сферическими торцами.

Длина штанги двигателя ЗМЗ-402.10 - 283 мм, двигателя 4021.10-287 мм. Коромысла клапанов 8 (рис.6), одинаковые для всех клапанов, стальные, литые. В отверстие ступицы коромысла запрессована втулка, свернутая из листовой бронзы.

На внутренней поверхности втулки сделана канавка для равномерного распределения масла по всей поверхности и для подвода его к отверстию в коротком плече коромысла.

Регулировочный винт 9 имеет шестигранную головку со сферическим углублением для штанги, а с верхнего конца - прорезь для отвертки.

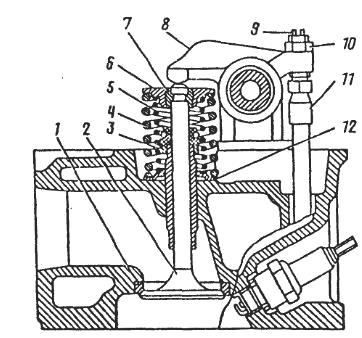

Рис.6. Привод клапанов ГРМ двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 - седло клапана; 2 - клапан; 3 - маслоотражательный колпачок; 4 и 5 - пружины; 6 - тарелки пружин; 7- сухарь; 8 - коромысло; 9 - регулировочный винт; 10 - гайка регулировочного винта; 11 - штанга; 12 - опорная шайба пружин

Сферическое углубление соединено сверлеными каналами с проточкой на резьбовой части винта. Проточка на винте приходится напротив отверстия в плече коромысла, т.е. примерно посередине высоты резьбовой бобышки короткого плеча коромысла.

Масло в этом случае беспрепятственно проходит из канала коромысла в канал винта и к сферическому углублению. Регулировочный винт стопорится контргайкой 10.

Коромысла установлены на полой стальной оси, которая закреплена на головке цилиндров двс ЗМЗ-402 (ГАЗ-402) при помощи четырех основных стоек из высокопрочного чугуна и двух дополнительных стоек из ковкого чугуна и шпилек, пропущенных через стойки.

Четвертая основная стойка на плоскости, прилегающей в головке цилиндров, имеет паз, через который подводится масло из канала к головке в полость оси коромысел.

Остальные стойки фрезерованного паза не имеют, поэтому их нельзя ставить на место четвертой стойки. Под каждым коромыслом в оси выполнено отверстие для смазки.

Клапаны двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель изготовлены из жаропрочных сталей: впускной клапан - из хромокремнистой, выпускной - из хромоникель-марганцовистой с присадкой азота.

На рабочую фаску выпускного клапана дополнительно наплавлен более жаростойкий хромоникелевый сплав. Диаметр стержня клапанов 9 мм.

Тарелка впускного клапана имеет диаметр 47 мм, а выпускного - 39 мм. Угол рабочей фаски обоих клапанов 45°.

На конце стержня клапанов выполнена выточка для сухариков тарелки пружины клапана. Тарелки пружин клапанов 6 и сухарики 7 изготовлены из стали и подвергнуты поверхностному упрочнению.

На каждый клапан ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель устанавливается по две пружины: наружная 4 с переменным шагом с левой навивкой и внутренняя 5 с правой навивкой.

Пружины изготовлены из термически обработанной высокопрочной проволоки и подвергнуты дробеструйной обработке. Под пружины устанавливаются стальные шайбы 12.

Наружная пружина устанавливается вниз концом, имеющим меньший шаг витков. Клапаны работают в металлокерамических направляющих втулках.

Втулки изготовлены прессованием с последующим спеканием из смеси железного, медного и графитового порошков с добавлением для повышения износостойкости дисульфида молибдена.

Внутреннее отверстие втулок окончательно обрабатывается после их запрессовки в головку. Втулка впускного клапана снабжена стопорным кольцом, препятствующим самопроизвольному перемещению втулки в головке.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем клапана на верхние концы всех втулок напрессованы маслоотражательные колпачки 3, изготовленные из маслостойкой резины.

ГРМ закрыт сверху крышкой коромысел, штампованной из листовой стали, с закрепленным с внутренней стороны фильтрующим элементом системы вентиляции картера. Крышка коромысел крепится через резиновую прокладку к головке цилиндров шестью винтами.
