Элементы системы охлаждения двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE


Моторы Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE имеют жидкостную систему охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости и термостатом, имеющим перепускной клапан во входном патрубке охлаждающей жидкости.

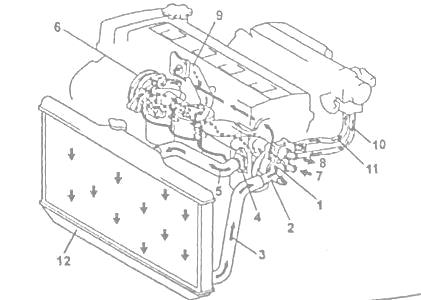

Рис.12. Схема системы охлаждения двигателей 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Спринтер, Калдина

1 - термостат, 2 - входной патрубок охлаждающей жидкости, 3 - (от радиатора), 4 - выходной патрубок охлаждающей жидкости, 5 - (к радиатору), 6 - насос охлаждающей жидкости, 7 - (от отопителя), 8 - (к отопителю), 9 - трубка подвода охлаждающей жидкости к насосу, 10 - (от подогревателя дроссельной заслонки), 11 - (к подогревателю дроссельной заслонки), 12 - радиатор.

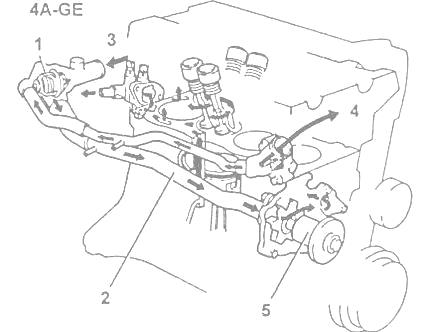

Рис.13. Схема системы охлаждения двигателя 4A-GE (АЕ92, AW11 и АТ160) автомобилей Toyota Corolla, Toyota Celica, Toyota Carina

1 - термостат, 2 - входной патрубок охлаждающей жидкости, 3 - (от радиатора), 4 - (к радиатору), 5 - насос охлаждающей жидкости.

Система охлаждения двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина включает в себя: рубашку охлаждения (в блоке цилиндров и в головке блока цилиндров), радиатор, насос охлаждающей жидкости,термостат, электрический вентилятор системы охлаждения, соединительные шланги и другие элементы.

Охлаждающая жидкость, нагреваемая в рубашке охлаждения, нагнетается жидкостным насосом в радиатор, где она охлаждается с помощьювентилятора и встречного потока воздуха, возникающего при движении автомобиля.

Затем охлаждающая жидкость возвращается в рубашку охлаждения с помощью насоса и охлаждает двигатель.

Рубашка системы охлаждения двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина представляет собой сеть каналов для прохождения жидкости.

Эти каналы образованы промежутками между гильзами цилиндров в блоке цилиндров и сообщаются с каналами в головке блока.

Движение жидкости организуется таким образом, чтобы обеспечить наиболее эффективное охлаждение тех элементов двигателя, которые более всего нагреваются при его работе ( в частности, верхнего пояса цилиндров двигателя и камер сгорания).

Радиатор (кроме моделей AW11 (MR2))

Радиатор Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina размещается в передней части автомобиля и предназначен для охлаждения охлаждающей жидкости, поступающей из рубашки охлаждения.

Радиатор состоит из правого и левого бачков и сердцевины радиатора, которая соединяет два бачка. В верхнем бачке расположен входной патрубок, по которому поступает охлаждающая жидкость из рубашки охлаждения, а также шланг для перепуска излишней охлаждающей жидкости или пара.

В нижнем бачке радиатора Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina расположен выходной патрубок охлаждающей жидкости, через который она поступает в насос охлаждающей жидкости, а также сливной краник, через который удаляется охлаждающая жидкость.

Сердцевина радиатора двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина имеет множество оребренных трубок, по которым поток охлаждающей жидкости проходит из верхнего бачка в нижний, а также охлаждающие ребра для более эффективного рассеивания теплоты в окружающую среду.

Охлаждающая жидкость, нагретая при прохождении через рубашку охлаждения, охлаждается в радиаторе потоком воздуха, просасываемым электрическим вентилятором, а также встречным потоком воздуха, возникающем при движении автомобиля.

Модели с автоматической трансмиссией имеют специальный охладитель рабочей жидкости автоматической коробки передач, который расположен в нижнем бачке радиатора.

Вентилятор с электрическим приводом располагается позади радиатора, что облегчает прохождение потока воздуха через радиатор.

Вентилятор включается только в том случае, если температура охлаждающей жидкости достигнет рабочего значения. Это снижает затраты мощностина привод вентилятора и предотвращает переохлаждение двигателя.

Особенности радиатора для моделей Тойота AW11 (MR2)

Радиатор Toyota 4A-FE, 5A-FE, 4A-GE для модели MR2 отличается от радиаторов остальных моделей тем, что поток охлаждающей жидкости в нем проходит в горизонтальном направлении с одной стороны автомобиля на другую.

Радиатор Toyota 4A-FE, 5A-FE, 4A-GE имеет два боковых бачка и сердцевину, которая их соединяет. Входной патрубок, по которому охлаждающая жидкость поступает в радиатор из рубашки охлаждения, и краник для слива охлаждающей жидкости расположены в левом бачке.

Выходной патрубок охлаждающей жидкости и воздушный дренажный краник, облегчающий заполнение двигателя охлаждающей жидкостью, расположены в правом бачке.

Охладитель рабочей жидкости для моделей с автоматической трансмиссией расположен в сердцевине радиатора и использует часть ее трубок. Пробка радиатора имеет обычную конструкцию, но расположена на отдельном патрубке.

Пробка радиатора Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina - уплотняющего типа, она должна герметизировать радиатор и выдерживать повышенное давление, возникающее в результатетеплового расширения охлаждающей жидкости.

Повышенное давление в радиаторе препятствует закипанию охлаждающей жидкости даже при температуре выше 100°С. Пробка радиатора имеет паровой (сбрасывающий) клапан и воздушный клапан (клапан разрежения).

При температуре охлаждающей жидкости 110-120°С избыточное давление внутри радиатора, вызванное тепловым расширением жидкости, достигает 0,3-1,0 кг/см2 или 30-100 кПа. В случае превышения указанного предела под действием давления открывается паровой клапан, и пар удаляется через паровую трубку.

Воздушный клапан открывается под действием разрежения, которое образуется внутри радиатора Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina после остановки двигателя и снижения температуры охлаждающей жидкости. Открытие этого клапана позволяет охлаждающей жидкости в расширительном бачке вернуться в систему охлаждения.

Расширительный бачок предназначен для аккумулирования избыточного объема охлаждающей жидкости, который получается в результате ее объемного расширения при нагреве. Когда температура охлаждающей жидкости падает, она возвращается из расширительного бачка в радиатор.

Таким образом, радиатор всегда заполнен охлаждающей жидкостью, и при этом не допускается ненужных ее потерь. Чтобы убедиться в необходимости долива охлаждающей жидкости, необходимо проверить ее уровень в расширительном бачке.

Водяной насос мотора Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina обеспечивает принудительную циркуляцию охлаждающей жидкости через систему охлаждения. Он устанавливается в передней части блока цилиндров и приводится в действие от коленчатого вала ремнем привода генератора.

Термостат Тойота 4A-GE, 4A-FE, 5A-FE, 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina устанавливается на входном патрубке контура охлаждения. Он имеет восковой перепускной клапан и автоматический клапан, управляемый в зависимости от температуры охлаждающей жидкости.

Автоматический клапан закрывается, когда температура охлаждающей жидкости падает, и тем самым препятствует циркуляции жидкости через двигатель, ускоряя процесс его прогрева.
