Снятие головки блока цилиндров бензиновых двигателей Toyota 4A-FE, 5A-FE, 7A-FE


Отсоедините провод от отрицательной клеммы аккумулятора. Слейте охлаждающую жидкость.

Для двигателей Toyota 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE

Снимите ремень привода генератора и насоса охлаждающей жидкости.

Отсоедините электропроводку двигателя, предварительно отсоединив или сняв: разъем генератора, электропроводку генератора, разъем датчика аварийного давления масла, два хомута электропроводки.

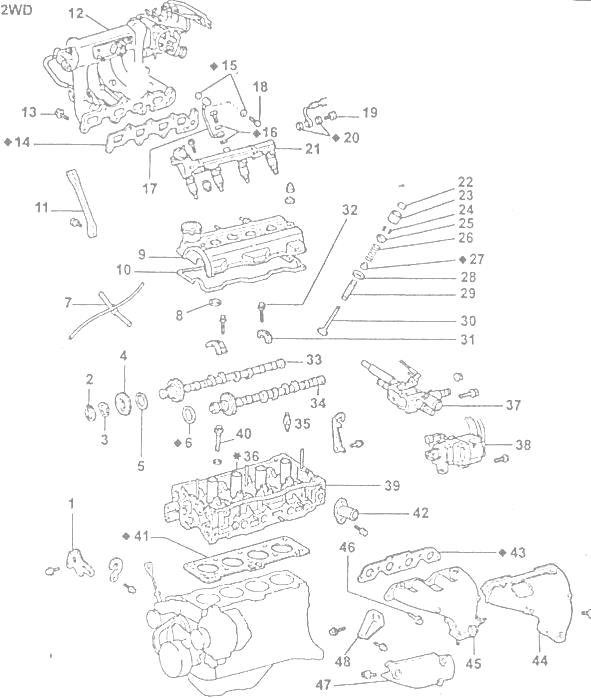

Рис.5. Головка блока цилиндров 4A-FE для моделей 2WD (АЕ92, АЕ95, АТ171 и АТ180) автомобилей Тойота Карина Е, Тойота Королла, Тойота Корона

1 - рычаг регулировки натяжения ремня привода генератора и насоса охлаждающей жидкости, 2 - пружинное стопорное кольцо, 3 - пружинная волнистая шайба, 4 - вспомогательная шестерня распределительного вала впускных клапанов, 5 - пружина шестерни распределительного вала впускных клапанов, 6 - сальник распределительного вала, 7 - шланги системы принудительной вентиляции картера, 8 - прокладка защитной трубки свечи зажигания, 9 - крышка механизма газораспределения (головки блока цилиндров), 10 - прокладка крышки головки блока цилиндров, 11 - опорная стойка впускного коллектора, 12 - впускной коллектор, 13 - болт крепления впускного коллектора (МЗ = 19 Нм), 14 - прокладка впускного коллектора, 15 и 16 - прокладки штуцеров трубки подвода топлива к форсунке холодного пуска двигателя, 17 - трубка подвода топлива к форсунке холодного пуска двигателя, 18 - болт штуцера подвода топлива к форсунке холодного пуска двигателя (МЗ = 18 Нм), 19 - болт штуцера подвода топлива к топливопроводу форсунок (МЗ = 29 Нм), 20 - прокладки штуцера подвода топлива к топливопроводу форсунок, 21 - общий топливопровод (коллектор) форсунок, 22 - регулировочная шайба (для регулировки теплового зазора в клапанах), 23 - толкатель клапана, 24 - сухари, 25 - тарелка пружины, 26 - пружина клапана, 27 - маслоотражательный колпачок клапана, 28 - седло пружины, 29 - направляющая клапана, 30 - клапан, 31 - крышка подшипника распределительного вала, 32 - болт крышки подшипника распределительного вала (МЗ = 13Нм), 33 - распределительный вал впускных клапанов, 34 – распределительный вал выпускных клапанов, 35 - свеча зажигания, 36 - защитная трубка свечи зажигания, 37 - корпус патрубков подвода охлаждающей жидкости, 38 - объединенный блок зажигания (распределитель), 39 - головка блока цилиндров, 40 - болт крепления головки блока цилиндров (МЗ = 60 Нм), 41 - прокладка головки блока цилиндров, 42 - патрубок отвода охлаждающей жидкости, 43 - прокладка выпускного коллектора, 44 - верхний теплоизолирующий кожух выпускного коллектора, 45 - выпускной коллектор, 46 - болт кропления выпускного коллектора (МЗ = 25Нм), 47 - нижний теплоизолирующий кожух выпускного коллектора, 48 - опорная стойка выпускного коллектора.



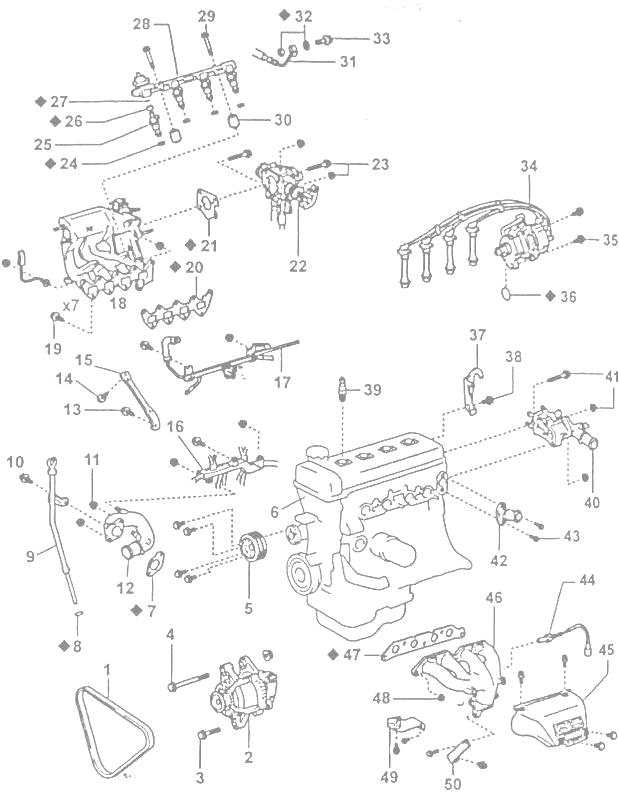

Рис.6. Головка блока цилиндров 5A-FE и 4A-FE (АЕ101, АТ190) автомобилей Тойота Карина Е, Тойота Королла, Тойота Кариб, Корона

1 - ремень привода генератора и жидкостного насоса, 2 - генератор, 3 - стопорный болт генератора (МЗ = 18 Нм), 4 - болт крепления генератора (МЗ = 58 Нм), 5 - шкив привода насоса охлаждающей жидкости, 6 - блок цилиндров с головкой блока в сборе, 7 - прокладка входного патрубка №2 охлаждающей жидкости, 8 - уплотнительное кольцо маслоизмерительного щупа, 9 - маслоизмерительный щуп в сборе с направляющей, 10 - крепежный болт входного патрубка №2 охлаждающей жидкости, 11 - гайка крепления входного патрубка №2 охлаждающей жидкости (МЗ = 15 Нм), 12 - входной патрубок №2 охлаждающей жидкости, 13 - болт крепления опорной стойки впускного коллектора (МЗ = 39 Нм), 14 - болт крепления опорной стойки впускного коллектора (МЗ = 19 Нм), 15 - опорная стойка впускного коллектора, 16 - электропроводка двигателя, 17 - трубка перепуска воздуха, 18 - впускной коллектор с камерой впуска воздуха (резонатором), 19 - болт крепления впускного коллектора (МЗ = 19 Нм), 20 - прокладка впускного коллектора, 21 - прокладка под корпус дроссельной заслонки, 22 - корпус дроссельной заслонки, 23 - болт крепления корпуса дроссельной заслонки, (МЗ = 22 Нм), 24 - изолятор форсунки, 25 - форсунка, 26 - резиновая втулка форсунки, 27 - уплотнительное кольцо форсунки, 28 - общий топливопровод (коллектор) форсунок, 29 - болт крепления общего топливопровода (коллектора) форсунок (МЗ = 15 Нм), 30 - дистанционная втулка (проставка) болта крепления коллектора форсунок, 31 - трубка подвода топлива к коллектору форсунок, 32 - прокладки трубки подвода топлива к коллектору форсунок, 33 - перепускной (штуцерный) болт трубки подвода топлива к коллектору форсунок (МЗ = 29 Нм), 34 - объединенный блок зажигания (датчик-распределитель зажигания с катушкой зажигания или блок бесконтактной системы зажигания) с высоковольтными проводами, 35 - болт крепления объединенного блока зажигания или блока бесконтактной системы зажигания (МЗ = 20 Нм), 36 - уплотнительное кольцо корпуса датчика-распределителя зажигания, 37 - транспортировочный крюк (рым) двигателя, 38 - болт крепления рыма (МЗ = 20 Нм), 39 - свеча зажигания, 40 - входной патрубок охлаждающей жидкости и узел подвода охлаждающей жидкости к головке блока цилиндров, 41 - болт и гайка крепления узла подвода охлаждающей жидкости к головке блока цилиндров (МЗ = 20 Нм), 42 - патрубок отвода охлаждающей жидкости от головки блока цилиндров, 43 - болт крепления патрубка отвода охлаждающей жидкости (МЗ = 20 Нм), 44 -датчик кислорода, 45 - верхний теплоизолирующий кожух выпускного коллектора, 46 - выпускной коллектор, 47 – прокладка выпускного коллектора, 48 - гайка крепления выпускного коллектора (МЗ = 34 Нм), 49 - нижний теплоизолирующий кожух выпускного коллектора, 50 - опорная стойка выпускного коллектора.

Затем снимите защитный чехол электропроводки двигателя и отсоедините электропроводку от головки блока цилиндров.

Двигатели Toyota 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

Снимите генератор, отвернув болт его крепления, гайку и регулировочный болт. Снимите выпускной коллектор.

Двигатель 4A-FE (АЕ101, АТ190) серийный вариант с трехкомпонентным нейтрализатором.

- Отверните 3 болта, 2 гайки и снимите верхний теплозащитный кожух.

- Отвернув 3 болта, снимите опорную стойку выпускного коллектора.

- Отвернув 5 гаек, снимите выпускной коллектор и прокладку.

Двигатели Toyota 4A-FE (АЕ92, АЕ95, АТ171 и АТ180) автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

- Отверните 5 болтов (модели 2WD) или 4 болта (4WD) и снимите верхний теплозащитный кожух.

- Отвернув 2 болта, снимите опорную стойку выпускного коллектора.

- Отвернув 2 болта и 3 гайки (модели 2WD) или 3 болта и 2 гайки модели 4WD), снимите выпускной коллектор и прокладку.

- Отвернув 3 болта, снимите нижний теплозащитный кожух выпускного коллектора.

Двигатели Toyota 4A-FE (АЕ101, АТ190), кроме серийного варианта с трехкомпонентным нейтрализатором и 5A-FE

- Отверните 4 болта и снимите верхний теплозащитный кожух.

- Отвернув 2 болта, снимите опорную стойку выпускного коллектора.

- Отвернув 5 гаек, снимите выпускной коллектор и прокладку.

- Отвернув 3 болта, снимите нижний теплозащитный кожух с выпускного коллектора.

Двигатели Toyota 7A-FE автомобилей Тойота Спринтер, Калдина

- Отверните 3 болта, 2 гайки и снимите верхний теплозащитный кожух.

- Отверните болт крепления опорной стойки к выпускному коллектору.

- Отвернув 5 гаек, снимите выпускной коллектор и прокладку.

- Отвернув 2 болта, снимите опорную стойку выпускного коллектора.

Снимите патрубок отвода охлаждающей жидкости, отвернув два болта крепления.

Снимите объединенный блок зажигания (датчик-распределитель зажигания с катушкой зажигания (блок бесконтактной системы зажигания)), предварительно сняв высоковольтные провода (удерживая их только за резиновые чехлы) и отвернув 2 гайки крепления датчика распределителя.

Снимите корпус патрубков подвода охлаждающей жидкости к головке блока цилиндров.

Двигатели Тойота 4A-FE (АЕ101 и АТ190), 5A-FE и 7A-FE автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Отсоедините разъем датчика температуры охлаждающей жидкости и разъем сигнализатора повышения температуры охлаждающей жидкости (5A-FE), шланги перепуска охлаждающей жидкости и вакуумный шланг биметаллического электропневмоклапана системы улавливания паров топлива 4A-FE (АЕ92, 95, АТ171,180)

Отсоедините разъемы: датчика температуры охлаждающей жидкости, сигнализатора повышения температуры охлаждающей жидкости, реле времени форсунки холодного пуска двигателя.

Отсоедините шланг подвода охлаждающей жидкости, шланг перепуска охлаждающей жидкости, вакуумные шланги биметаллического электропневмоклапана системы улавливания паров топлива.

Отверните болт и 2 гайки и снимите корпус патрубков подвода охлаждающей жидкости.

Двигатели Тойота 4A-FE (АЕ92, АЕ95, АТ171, АТ180) автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Снимите трубопровод форсунки холодного пуска.

Двигатели Toyota 4A-FE (АЕ92, АЕ95, АТ171, АТ180), модели 4WD

Снимите вакуумный модулятор системы рециркуляции отработавших газов. Для этого отсоедините 3 шланга от модулятора и шланг от клапана системы рециркуляции отработавших газов. Затем отверните гайку и снимите вакуумный модулятор.

Снимите корпус дроссельной заслонки.

Двигатели Toyota 4A-FE (АЕ101, АТ190), 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

Снимите транспортировочный крюк (рым) двигателя, предварительно отвернув болт (или болты) и отсоединив трубку перепуска воздуха и трубку подвода топлива. Затем, отвернув болт и гайку, снимите рым, опорную стойку камеры впуска воздуха (резонатора) и прокладку.

Снимите опорную стойку впускного коллектора, отвернув 3 болта 4A-FE (АЕ101, AT190) и 7A-FE или 2 болта (5A-FE).

Снимите трубку перепуска воздуха, предварительно отсоединив трубку магистрали обратного слива топлива и отвернув болт и гайку.

Двигатели Тойота 4A-FE (АЕ92, АЕ95, АТ171, АТ180) автомобилей Toyota Corolla, Corona, Toyota Carina E, Toyota Sprinter, Caldina

Отсоедините электропроводку двигателя от крышки ремня привода ГРМ №3.

- Отсоедините разъем генератора, проводку генератора, разъем датчика аварийного давления масла.

- Отверните болт, отсоедините хомуты проводов от кронштейна и отсоедините проводку от крышки ремня привода ГРМ.

Отсоедините электропроводку двигателя от впускного коллектора.

Отключите следующие разъемы:

- Датчика положения дроссельной заслонки.

- Системы управления частотой вращения холостого хода,

- Модели 2WD с системой рециркуляции отработавших газов - Клапана пневматической цепи системы рециркуляции отработавших газов.

- Форсунки холодного пуска.

Отсоедините хомуты электропроводки от вакуумной трубки. Отвернув 3 болта, снимите электропроводку с впускного коллектора.

4A-FE (АЕ92, АЕ95, АТ171, АТ180) модели 4WD

Отсоедините 3 вакуумных шланга, отверните болт и снимите вакуумную трубку. Отсоедините электропроводку двигателя от впускного коллектора, отвернув болт и 2 гайки.

Двигатели Toyota 4A-FE (АЕ101, АТ190) и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

- Отсоедините 2 шланга системы принудительной вентиляции картера и шланг передачи разрежения.

- Используя ключ с внутренним шестигранником на 6 мм отверните 3 болта, 2 гайки и снимите крышку камеры впуска воздуха и прокладку.

Отсоедините трубку магистрали обратного слива топлива от регулятора давления топлива.

Отсоедините трубку подвода топлива от общего топливопровода (коллектора) форсунок, отвернув и сняв перепускной болт с прокладками.

Отсоедините разъемы рабочих форсунок. Снимите общий топливопровод (коллектор) форсунок и форсунки. Снимите впускной коллектор.

Двигатели Toyota 4A-FE (AE92, AE95, АТ171 и AT180) автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

- Отверните 2 болта (модели 2WD) или 1 болт (модели 4WD) и снимите опорную стойку впускного коллектора.

- Отсоедините патрубок перепуска охлаждающей жидкости.

- Отверните 7 болтов, снимите "заземлитель" аккумуляторной батареи и впускной коллектор вместе с прокладкой.

Двигатели Toyota 4A-FE (АЕ101, АТ190), 5A-FE и 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

Отверните болты и гайки, снимите впускной коллектор вместе с прокладкой (для двигателей с системой сгорания обедненных смесей - с двумя прокладками и клапаном перепуска воздуха).

Снимите указатель уровня масла с направляющей: отверните болт крепления, извлеките весь узел (указатель с направляющей) и удалите уплотнительное кольцо.

Снимите патрубок №2 подвода охлаждающей жидкости.

- Отверните 2 гайки, крепящие патрубок к головке.

- Отсоедините подводящий патрубок от насоса охлаждающей жидкости.

Снимите свечи зажигания, используя специальный ключ. Снимите крышку головки блока цилиндров с прокладкой, отвернув 4 колпачковые гайки и сняв уплотнители.

Снимите защитные кожухи №3 и №2 ремня привода ГРМ. Установите поршень 1-го цилиндра в ВМТ в конце такта сжатия.

- Поверните шкив коленчатого вала и совместите канавку на шкиве с синхронизирующей меткой "О" на защитной крышке №1 ремня привода ГРМ.

- Убедитесь, что отверстие в зубчатом шкиве привода распределительного вала выпускных клапанов совмещается с установочной меткой на крышке 1-го подшипника распределительного вала. В противном случае проверните коленчатый вал еще на один оборот (3600).

Снимите ремень привода ГРМ Toyota 4A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина с зубчатого шкива распределительного вала.

- Нанесите установочные метки на зубчатый шкив и ремень привода ГРМ, а также метку на ремень в месте его выхода из защитного кожуха №1 ремня привода ГРМ.

- Снимите резиновую пробку с крышки №1 ремня привода ГРМ.

- Отпустите болт крепления натяжного ролика ремня привода ГРМ, отведите натяжной ролик влево до упора и временно снова затяните болт натяжного ролика.

Снимите ремень со шкива привода распределительного вала.

- Удерживайте ремень таким образом, чтобы не допустить изменения зацепления ремня с зубчатым шкивом коленчатого вала.

- Не допускайте попадания каких-либо предметов в защитный кожух ремня привода ГРМ.

- Не допускайте попадания на ремень масла, воды или грязи.

Снимите транспортировочный крюк (рым) двигателя 4A-FE (АЕ101, АТ190) и 7A-FE и кронштейн крепления генератора.

Снимите зубчатый шкив ремня привода ГРМ с распределительного вала, предварительно зафиксировав распределительный вал разводным ключом и отвернув болт шкива.

Двигатели Toyota 4A-FE (AE92, AE95, AT171, AT180) автомобилей Тойота Королла, Корона, Тойота Карина Е, Тойота Спринтер, Калдина

Отверните 2 болта и снимите регулировочный кронштейн ремня привода генератора.

Отверните болты и снимите 2 транспортировочных крюка (рыма). Снимите распределительные валы впускных и выпускных клапанов.

Поскольку осевой зазор распределительного вала очень мал, то для предотвращения заклинивания и/или повреждения вала при его демонтаже необходимо удерживать вал в горизонтальном положении, для этого необходимо соблюдать изложенную ниже процедуру демонтажа.

Снимите распределительный вал впускных клапанов,

- Поверните распределительный вал впускных клапанов таким образом, чтобы установочное отверстие вспомогательной шестерни оказалось в нужном положении. В этом случае кулачки распределительного вала впускных клапанов равномерно нажимают на толкатели клапанов 1-го и 3-го цилиндров.

- Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

- Зафиксируйте вспомогательную шестерню распределительного вала впускных клапанов с ведущей шестерней установочным болтом.

Рекомендуемый установочный болт: М6х1 длиной 16-20 мм.

При снятии распределительного вала двигателя Toyota 4A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е убедитесь, что в результате данной операции нейтрализовано скручивающее усилие торсионной пружины вспомогательной шестерни.

- Равномерно отпустите болты крышек подшипников распределительного вала впускных клапанов за несколько проходов в нужной последовательности, и выверните болты.

Снимите крышки подшипников распределительного вала впускных клапанов, а затем и сам распределительный вал.

- Не прилагайте значительных усилий и но пытайтесь использовать отвертку или какой-либо другой предмет в качестве рычага.

- Если распределительный вал не снимается, установите крышку 3-го подшипника, затяните ее, а затем отпустите болты одновременно вытягивая вал за шестерню.

Снимите распределительный вал выпускных клапанов двигателя Toyota 4A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е.

- Поверните с помощью разводного ключа распределительный вал выпускных клапанов так, чтобы установочный штифт, оказался в нужном положении.

В этом случае кулачки распределительного вала выпускных клапанов равномерно нажимают на толкатели клапанов 1-го и 3-го цилиндров.

- Отверните 2 болта и снимите крышку 1-го подшипника распределительного вала.

- Равномерно отпустите болты крышек подшипников распределительного вала выпускных клапанов за несколько проходов в последовательности, указанной на рисунке, и выверните болты.

Снимите крышки подшипников распределительного вала выпускных клапанов, а затем и сам распределительный вал.

- Не прилагайте значительных усилий и не пытайтесь использовать отвертку или какой-либо другой предмет в качестве рычага.

- Если распределительный вал не снимается, установите крышку 3-го подшипника, затяните ее, а затем отпустите болты одновременно вытягивая вал за шестерню.

Разберите распределительный вал впускных клапанов двигателя Toyota 4A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е

- Зажмите распределительный вал его шестигранной частью в тиски.

- Введите технологические болты в технологические отверстия вспомогательной шестерни распределительного вала.

- С помощью отвертки поверните вспомогательную шестерню распределительного вала по часовой стрелке и удалите технологический болт.

- Пассатижами снимите стопорное кольцо.

- Снимите: пружинную шайбу, вспомогательную шестерню распределительного вала и пружину шестерни.

Снимите сегментную (полукруглую) загпушку. Снимите головку блока цилиндров двигателя Toyota 4A-FE

- Используя подходящее приспособление, равномерно, за несколько проходов, отпустите и выверните болты головки блока цилиндров в последовательности, указанной на рисунке (обратите внимание на длину болтов, чтобы не перепутать их при установке), а затем снимите 10 шайб.

- Поднимите головку блока цилиндров с установочных штифтов и положите ее на верстак, подложив под нее деревянные бруски.
