Основные механизмы системы смазки двигателей ЗМЗ-406


Система смазки двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 13) - комбинированная: под давлением и разбрызгиванием.

Система смазки включает: масляный картер 3, масляный насос 2 с приемным патрубком с сеткой и редукционным клапаном, привод маслонасоса, масляные каналы в блоке, головке цилиндров и в коленчатом валу, полнопоточный масляный фильтр 7, стержневой указатель 9 уровня масла, крышку 8 маслозаливной горловины, датчики давления масла 10 и 11, масляный радиатор 1, предохранительный клапан 6 и запорный краник 5.

Циркуляция масла происходит следующим образом: насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру; после фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные подшипники, подшипники промежуточного вала, верхний подшипник валика привода масляного насоса и подводится к гидронатяжителю цепи первой ступени привода
распределительных валов.

От коренных подшипников масло через внутренние каналы коленчатого вала поступает к шатунным подшипникам и от них, через отверстия в шатунах - к поршневым пальцам.

От верхнего подшипника валика привода масляного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и торцовой поверхности ведомой шестерни привода.

Шестерни привода маслонасоса ЗМЗ-406 смазываются струей масла через калиброванное сверление диаметром 2 мм в главной масляной магистрали.

Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.

Из главной масляной магистрали мотора масло через вертикальный канал в блоке поступает в головку цилиндров для смазки опор распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и к датчикам давления масла.

Вытекая из зазоров и стекая в картер в передней части головки цилиндров, масло попадает на цепи, башмаки и звездочки привода распределительных валов.

Емкость системы смазки 6 л. Масло в двигатель заливается через маслозаливную горловину, расположенную на крышке клапанов и закрываемую крышкой с уплотнительной резиновой прокладкой.

Уровень масла контролируется по меткам "П" и "О" на стержне указателя уровня. Уровень масла следует поддерживать вблизи метки "П", не превышая ее.

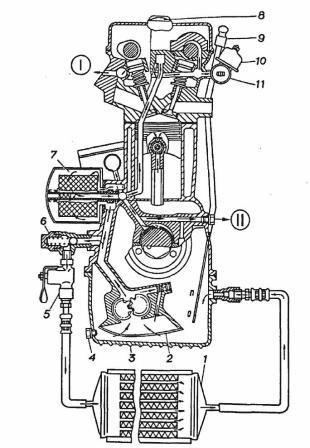

Рис.13. Схема системы смазки двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - масляный радиатор; 2 - масляный насос; 3 - масляный картер; 4 - пробка сливного отверстия масляного картера; 5 - запорный краник масляного радиатора; 6 - клапан масляного радиатора; 7 · масляный фильтр; 8 - крышка маслозаливной горловины; 9 · стержневой указатель уровня масла; 10 - датчик указателя давления масла; 11 - датчик сигнализатора аварийного давления масла; I - к гидронатяжителю цепи привода распределительных валов; II - к турбокомпрессору

Давление в системе смазки двс ЗМЗ-406 при средних скоростях движения автомобилей ГАЗ-3110 Волга, Газель-3302(примерно 50 км/ч) должно быть 200-400 кПа (2-4 кгс/см2).

Оно может повысится на непрогретом двигателе до 450 кПа (4,5 кгс/см2) и упасть в жаркую погоду до 150 кПа (1,5 кгс/см2).

Уменьшение давления масла при средней частоте вращения ниже 100 кПа (1,0 кгс/см2) и при малой частоте вращения холостого хода ниже 50 кПа (0,5 кгс/см2) свидетельствует о неисправностях в системе смазки двигателя или о чрезмерном износе подшипников коленчатого и распределительных валов.

Дальнейшая эксплуатация двигателя в этих условиях должна быть прекращена.

Давление масла определяется по указателю, расположенному в комбинации приборов на панели, датчик которого ввернут в тройник, который в свою очередь ввернут в масляную магистраль головки цилиндров с левой стороны.

Кроме этого, система снабжена сигнальной лампой аварийного давления масла, датчик которого также ввернут в указанный тройник. Сигнальная лампа находится в комбинации приборов и загорается при понижении давления в системе ниже 40-80 кПа (0,4-0,8 кгс/см2).

Эксплуатировать автомобиль со светящейся лампой аварийного давления масла нельзя. Допустимо лишь кратковременное загорание лампы при малой частоте вращения холостого хода и при торможении.

Если система исправна, то при некотором повышении частоты вращения коленчатого вала лампа гаснет.

В случае, если давление масла ниже или больше приведенных выше величин следует в первую очередь проверить исправность датчиков и указателей.

Масляный насос ЗМЗ-406

Масляный насос ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 шестеренчатого типа, установлен внутри масляного картера.

Насос масляный прикреплен к блоку цилиндров двумя болтами и держателем к крышке третьего коренного подшипника. Точность установки насоса обеспечивается посадкой корпуса в отверстие в блоке.

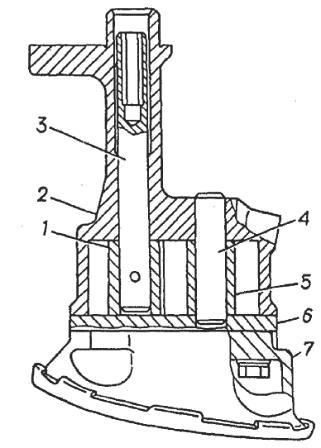

Рис.14. Масляный насос ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - ведущая шестерня, 2 - корпус, 3 - валик, 4 - ось, 5 - ведомая шестерня, 6 - перегородка, 7 - приемный патрубок с сеткой

Корпус 2 (рис. 14) масляного насоса отлит из алюминиевого сплава, шестерни 1 и 5 имеют прямые зубья и изготовлены из металлокерамики. Ведущая шестерня 1 закреплена на валике 3 штифтом.

На верхнем конце валика сделано шестигранное отверстие, в которое входит шестигранный валик привода масляного насоса. Ведомая шестерня 5 свободно вращается на оси 4, запрессованной в корпус насоса.

Перегородка 6 насоса ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 изготовлена из серого чугуна и вместе с приемным патрубком 7 крепится к насосу четырьмя болтами.

Приемный патрубок 7, отлит из алюминиевого сплава, в нем расположен редукционный клапан. На приемной части патрубка завальцована сетка.

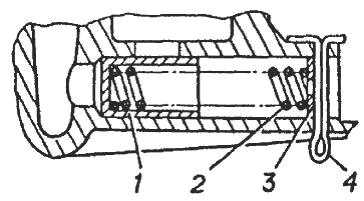

Рис.15. Редукционный клапан ЗМЗ-406

1 - плунжер; 2 - пружина; 3 - шайба; 4 - шплинт

Редукционный клапан плунжерного типа отрегулирован на заводе и менять настройки не рекомендуется.

Привод масляного насоса ЗМЗ-406

Привод масляного насоса ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 осуществляется парой винтовых шестерен от промежуточного вала 9 (рис. 16).

На промежуточном валу с помощью шпонки 7 установлена и закреплена фланцевой гайкой ведущая шестерня 8. Ведомая шестерня 3 напрессована на валик 2, вращающийся в расточках блока цилиндров.

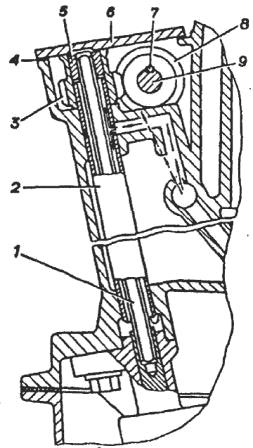

Рис.16. Привод масляного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 - валик привода масляного насоса, 2 - валик, 3 - ведомая шестерня, 4 - прокладка, 5 - втулка, 6 - крышка, 7 - шпонка, 8 - ведущая шестерня, 9 - промежуточный вал

В верхнюю часть ведомой шестерни запрессована втулка 5, имеющая внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 1, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Ведущая и ведомая винтовые шестерни изготовлены из высокопрочного чугуна и азотированы.

Сверху привод масляного насоса закрыт крышкой 6, закрепленной через прокладку 4 четырьмя болтами.

При вращении ведомая шестерня 3 верхней торцовой поверхнос­тью прижимается к крышке 6.

Фильтр очистки масла ЗМЗ-406

Фильтр очистки масла двигателя ЗМЗ-406 (рис. 17) - полнопоточный, со сменными фильтрующими элементами. Через фильтр проходит все масло, нагнетаемое насосом в систему.

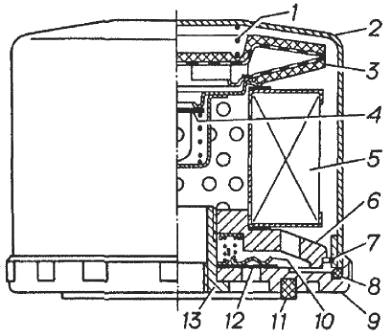

Рис.17. Масляный фильтр ЗМЗ-406 (2101С-1012005-РК-1) автомобилей ГАЗ-3110 Волга, Газель-3302

1 - пружина; 2 - корпус; 3 - фильтрующий элемент перепускного клапана; 4 - перепускной клапан; 5 - фильтрующий элемент; 6 - фланец; 7 - стопорное кольцо; 8 - прокладка - крышка; 10 - противодренажный клапан; 11 - прокладка; 12 - прокладка; 13 - болт

Фильтр разборный и предназначен для многократного использования при условии периодической смены фильтрующих элементов и резиновых прокладок. До сентября 1996 года на двигателях устанавливался масляный фильтр 2101-1012005 однократного использования.

Фильтр работает следующим образом. Масло под давлением через входные отверстия в крышке 9, а затем через отверстие во фланце 6 попадает для очистки в полость между наружной поверхностью фильтрующего элемента 5 и корпусом 2, проходит через фильтрующий элемент 5, очищается и попадает через центральное отверстие болта 13 в систему смазки двигателя.

При пуске холодного двигателя или когда фильтрующий элемент 5 загрязнен очистка и подача масла происходит через фильтрующий элемент 3 и перепускной клапан 4.

Вытекание масла из фильтра при неработающем двигателе предотвращается противодренажным клапаном 10.

Масляный радиатор ЗМЗ-406

Масляный радиатор двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (см. рис. 13) служит для дополнительного охлаждения масла при эксплуатации летом, а также при длительном движении на скоростях выше 100-110 км/час.

Масляный радиатор соединен с масляной магистралью двигателя при помощи резинового шланга через запорный краник 5 и предохранительный клапан 6.

Положение ручки краника вдоль шланга соответствует открытому положению краника, поперек - закрытому.

Предохранительный клапан открывает проход масла в радиатор при давлении выше 70-90 кПа (0,7-0,9 кгс/см2). Масло из радиатора сливается по шлангу в масляный картер.
