Устройство системы тормозов УАЗ-3303, УАЗ-3909, 2206

Передние тормоза УАЗ-3303, УАЗ-3909, 2206 имеют по два колесных цилиндра, каждый из которых отдельно действует на колодку. Диаметр цилиндра 32 мм.

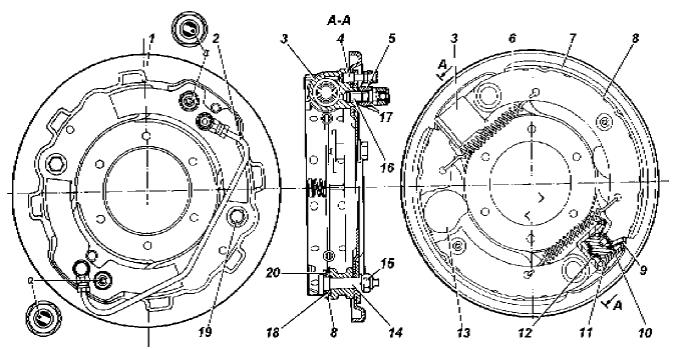

Задние тормоза имеют по одному колесному цилиндру, действующему на обе колодки. Диаметр цилиндра 25 мм. Тормоз переднего колеса показан на рисунке.



На щите 1 с помощью опорных пальцев 14 и гаек 15 закреплены два колесных цилиндра 3. На опорных пальцах выполнены эксцентрики, на которые установлены латунные опорные втулки колодок.

Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного щита.

Регулируют тормоза УАЗ-3909, УАЗ-2206, 3303 с помощью опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок.

При правильной установке колодок с неизношенными накладками и тормозным барабаном метки "а" на опорных пальцах (керны на наружных торцах) должны быть расположены, как показано на рис. 7.4, или с отклонениями от этого положения в ту или другую сторону до 50°.

Фрикционные накладки колодок крепятся к ободу алюминиевыми заклепками, утопленными в тело накладки.

Подвижные концы тормозных колодок УАЗ-3303, УАЗ-3909, 2206 входят в пазы наконечников поршней 10 колесных цилиндров.

Колодки внутренней поверхностью своих ободьев опираются на регулировочные эксцентрики 13, подвижно установленные на тормозном щите.

От произвольного проворачивания эксцентрики удерживаются сильными пружинами. Колодки прижимаются к эксцентрикам оттяжными пружинами 6.

Шестигранные головки осей регулировочных эксцентриков выведены на наружную сторону тормозного щита.

При помощи эксцентриков устанавливается необходимый зазор между колодками и барабаном. От бокового смещения колодки удерживаются торцами осей регулировочных эксцентриков и пружинами, установленными в средней части колодок.

Внутри каждого колесного тормозного цилиндра находятся поршень 10 с двумя резиновыми уплотнительными кольцами 11 и пружиной, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.

Колесный тормозной цилиндр УАЗ-3303, УАЗ-3909, 2206 имеет два отверстия.

Одно отверстие служит для подвода тормозной жидкости из системы привода, а другое - для выпуска воздуха из системы при прокачке: оно закрыто перепускным клапаном 4, который в завернутом положении обеспечивает герметичность.

Для предохранения от засорения отверстие клапана закрывается защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.

В нижней части тормозного щита УАЗ-3303, УАЗ-3909, 2206 расположены опорные пальцы, на которые надеты такие же, как у передних тормозов, латунные втулки, относительно которых качаются колодки.

При правильной установке колодок с новыми накладками и барабанами метки "а" на опорных пальцах (керны на наружных торцах) должны быть расположены, как указано на рис. 7.5, или с отклонениями от этого положения в ту или другую сторону до 50°.

Накладка задней колодки тормоза короче, чем накладка передней колодки. Это предусмотрено для того, чтобы износ задних и передних накладок был одинаков. Тормозные барабаны одинаковые на всех колесах автомобиля.

Барабаны тормоза УАЗ-3303, УАЗ-3909, 2206 крепятся к ступице тремя винтами, которые по окружности расположены неравномерно; это обеспечивает установку барабана на ступице в одном определенном положении, при котором обрабатывался барабан в сборе со ступицей.

Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана.

Гидравлический привод рабочих тормозов УАЗ-3303, УАЗ-3909, 2206 состоит из подвесной педали, вакуумного усилителя, двухкамерного главного цилиндра, трубопроводов с соединительной арматурой и колесных рабочих цилиндров.

Педаль гидравлического привода к тормозным механизмам колес, так же как и педаль привода выключения сцепления, качается на оси, не требуя смазки в процессе эксплуатации, на пластмассовой втулке.

Ось неподвижно закреплена в кронштейне. Возвратная пружина постоянно удерживает педаль в исходном положении, прижимая ее к колпачку включателя сигнала торможения, установленного на кронштейне педали.

Педаль тормоза через систему валов и тяг соединена с толкателем вакуумного усилителя.

Вакуумный усилитель тормоза служит для повышения эффективности гидравлических тормозов при работающем двигателе.

При выходе усилителя из строя на поршни главного цилиндра передается только усилие от ноги водителя через педаль тормоза, толкатель 33, клапан управления, буфер 21 и шток 7.

Регулировок вакуумный усилитель не требует. Обслуживание заключается в проверке надежности крепления, промывке или замене воздушного фильтра усилителя при проведении сезонного обслуживания перед зимним сезоном эксплуатации.

Двухкамерный главный тормозной цилиндр УАЗ-3909, УАЗ-2206, 3303 служит для одновременного создания давления в обоих контурах гидравлического привода тормозов при нажатии на педаль тормоза.

Камеры главного цилиндра запитываются тормозной жидкостью из бачка, установленного на корпусе цилиндра.

Каждый из поршней имеет свою возвратную пружину. Взаимное положение поршней ограничивается втулкой-ограничителем и винтом.

Регулятор давления тормозной системы автоматически корректирует давление тормозной жидкости в контуре тормозных механизмов задних колес в зависимости от нагрузки на автомобиль, предотвращая занос автомобиля из-за блокировки задних колес при интенсивном торможении.

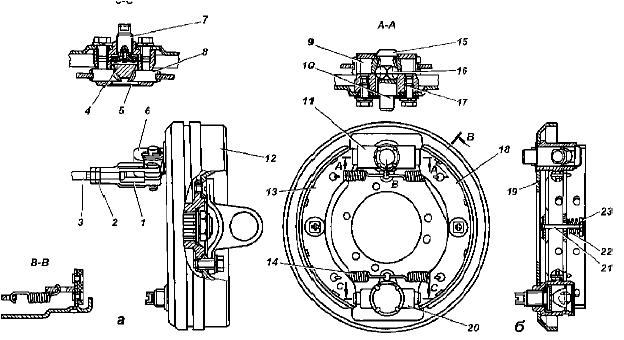

Стояночный тормоз УАЗ-3303, УАЗ-3909, 2206 - барабанного типа с двумя колодками, расположенными внутри барабана; установлен на раздаточной коробке и действует на задний карданный вал автомобиля. Устройство стояночного тормоза показано на рисунке.

В верхней части тормозного щита 19 двумя болтами 17 крепится корпус разжимного механизма 11, в отверстия которого вставлены толкатели 9. Толкатели с внутренней стороны имеют цилиндрические выемки, расположенные под углом к осям толкателей.

В этих выемках перемещаются при затормаживании два шарика разжимного механизма 16, расположенных в отверстии корпуса шариков 10. Колпак 15 защищает разжимной механизм от попадания в него грязи.



В нижней части тормозного щита УАЗ-3303, УАЗ-3909, 2206 двумя болтами закреплен корпус регулировочного механизма 20, в отверстия которого вставлены опоры колодок тормоза 8.

Между опорами помещается разжимной сухарь 4, в паз которого входит пластинчатая пружина регулировочного винта, служащая для его фиксации.

Регулировочный винт 7 ввернут в корпус регулировочного механизма. На конце винта имеется фланец с 12-ю прорезями, к которому штифтом прижата пластинчатая пружина, имеющая возможность проворачиваться вокруг него.

При завертывании регулировочный винт своим торцом нажимает на сухарь, который перемещает опоры колодок и раздвигает нижние концы колодок. Заглушка 5 защищает регулировочный механизм от попадания в него грязи.

В пазы толкателей и опор своими концами входят колодки 13 и 18. Колодки прижимаются к пазам стяжными пружинами 14.

Обе колодки тормоза одинаковые. К щиту тормоза колодки поджимаются с помощью пружины 22, стержня 21 и чашки 23.

Щит тормоза УАЗ-3303, УАЗ-3909, 2206 закрепляется четырьмя болтами на крышке раздаточной коробки.

Для предохранения тормоза от попадания в него масла под болты крепления тормозного щита установлен маслоотражатель с прокладкой.

Просочившееся масло отбрасывается отражателем фланца карданного вала в маслоотражатель тормоза и по специальному отверстию в щите вытекает наружу.

Барабан 12 тормоза установлен на центрирующем пояске фланца заднего карданного вала и фиксируется на нем двумя винтами.

Крепление тормозного барабана к фланцу осуществляется через вилку карданного вала четырьмя болтами.

Тормозной барабан подвергается статической балансировке, которая осуществляется высверливанием металла из обода барабана.
