Сервисное обслуживание системы охлаждения Шевроле Ланос

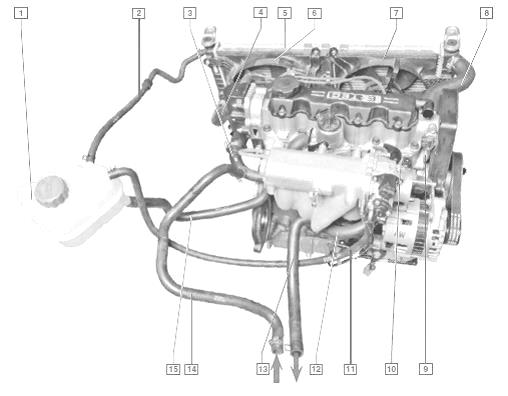

Рис.13. Система охлаждения Шевроле Ланос

1 — расширительный бачок; 2 — пароотводящий шланг радиатора; 3 — подводящая труба водяного насоса системы охлаждения; 4 — отводящий шланг радиатора; 5 — радиатор системы охлаждения Chevrolet Lanos; 6 — кожух вентилятора; 7 — кожух дополнительного вентилятора (только на автомобилях с системой кондиционирования воздуха); 8 — подводящий шланг радиатора; 9 — выпускной патрубок головки блока цилиндров; 10 — датчик указателя температуры охлаждающей жидкости; 11 — шланг отвода жидкости от блока подогрева дроссельного узла; 12 — перепускной шланг; 13 — подводящий шланг отопителя; 14 — отводящий шланг отопителя; 15 — наливной шланг расширительного бачка

Система охлаждения Шевроле Ланос — жидкостная, закрытого типа, с принудительной циркуляцией.

Она состоит из расширительного бачка, водяного насоса (помпы) охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором.

К системе охлаждения Шевроле Ланос подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

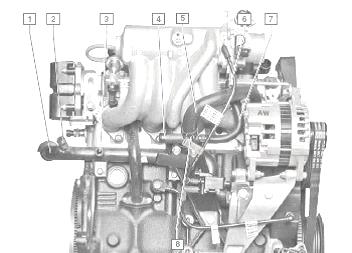

Рис.14. Детали системы охлаждения Шевроле Ланос, расположенные на двигателе сзади

1 — подводящая труба водяной помпы; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга отопителя; 4 — патрубок подводящего шланга отопителя Chevrolet Lanos; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник

Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе Chevrolet Lanos.

К левому верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с радиатором, а к правому верхнему патрубку — шланг отвода жидкости от блока подогрева дроссельного узла. Нижний патрубок бачка соединяется наливным шлангом с подводящей трубой насоса.

Герметичность системы охлаждения Шевроле Ланос обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Циркуляцию жидкости в системе охлаждения обеспечивает водяной насос (помпа) охлаждающей жидкости.

Водяная помпа Шевроле Ланос — лопастная, центробежного типа, приводится зубчатым ремнем привода ГРМ. Жидкость поступает к помпе через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным коллектором.

Из помпы жидкость под давлением подается в рубашку охлаждения двигателя Шевроле Ланос, а оттуда — к выпускному патрубку головки блока цилиндров, под которым находится термостат. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок, ведущий к радиатору системы охлаждения.

При этом вся жидкость из головки блока цилиндров через перепускной шланг (надетый на патрубок впускного коллектора) попадает в тройник, и из него — в радиатор отопителя и блок подогрева дроссельного узла, минуя радиатор системы охлаждения, а затем возвращается к насосу (водяной помпе) Шевроле Ланос — малый круг циркуляции.

По мере прогрева двигателя, при температуре жидкости 87 °С клапан термостата начинает перемещаться, открывая выпускной патрубок головки блока цилиндров и пропуская поток жидкости в радиатор системы охлаждения.

При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения Шевроле Ланос, где отдает тепло окружающему воздуху.

Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции.

Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

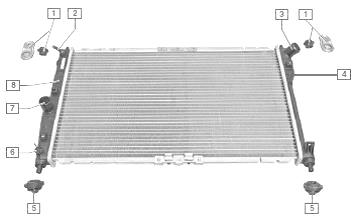

Рис.15. Радиатор Шевроле Ланос

1 — кронштейн с подушкой верхнего крепления; 2 — пароотводящий патрубок; 3 — подводящий патрубок; 4 — правый бачок; 5 — резиновая подушка нижнего крепления; 6 — пробка сливного отверстия; 7 — отводящий патрубок; 8 — левый бачок

Радиатор системы охлаждения Шевроле Ланос состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд. Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка.

Для удаления охлаждающей жидкости имеется сливное отверстие. Электрический вентилятор установлен в кожухе за радиатором.

На автомобилях с системой кондиционирования воздуха устанавливаются два вентилятора — основной (большего размера) и дополнительный.

Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем Шевроле Ланос, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями.

ЭБУ включает основной вентилятор на низкую скорость при температуре охлаждающей жидкости 93 °С, на высокую скорость — при 97 °С, переводит вентилятор с высокой скорости на низкую при 94 °С и выключает его при 90 °С.

Дополнительный вентилятор включается ЭБУ Шевроле Ланос на низкую скорость при включении системы кондиционирования воздуха, а на высокую — при температуре охлаждающей жидкости 97 °С или достижении давления в нагнетающей магистрали кондиционера 1 882 кПа.

Датчик указателя температуры охлаждающей жидкости установлен на впускном коллекторе с правой стороны по ходу движения автомобиля. Датчик выдает информацию на указатель температуры в комбинации приборов.

Снятие и проверка термостата Шевроле Ланос

Термостат Шевроле Ланос заменяем при нарушении теплового режима двигателя, когда двигатель либо перегревается, либо недостаточно нагревается.

При проверке термостата на автомобиле Chevrolet Lanos после пуска холодного двигателя подводящий и отводящий шланги радиатора системы охлаждения некоторое время должны оставаться холодными.

При этом клапан термостата Шевроле Ланос остается закрытым, и охлаждающая жидкость циркулирует по малому кругу, минуя радиатор.

После того, как температура жидкости достигнет 87 °C, шланги радиатора должны начать быстро нагреваться, что указывает на начало циркуляции охлаждающей жидкости по большому кругу. Для большей наглядности работы показываем на демонтированном двигателе.

Снимаем ремень привода газораспределительного механизма. Снимаем заднюю крышку привода газораспределительного механизма.

Отворачиваем два болта крепления выпускного патрубка головки блока цилиндров. Отводим патрубок в сторону (шланг от патрубка можно не отсоединять).

Вынимаем термостат Шевроле Ланос из гнезда в головке блока цилиндров. Снимаем резиновую прокладку с термостата. Если прокладка повреждена или потеряла эластичность, ее необходимо заменить новой.

Для проверки термостата опускаем его в сосуд с водой. Подогреваем сосуд, одновременно помешивая воду и контролируя по термометру начало открытия клапана.

Шток клапана должен начать выдвигаться при температуре 87 °C, которая указана на фланце термостата. При температуре 102 °C клапан должен полностью открыться — ход штока не менее 8 мм. Устанавливаем термостат в обратной последовательности.

Снятие радиатора Шевроле Ланос

Снимаем радиатор Шевроле Ланос для проверки его на герметичность (при подозрении на течь) или замены при повреждении. Снять радиатор можно в сборе с вентилятором (вентиляторами — при наличии кондиционера) или предварительно демонтировав вентилятор (вентиляторы).

Показываем снятие радиатора в сборе с вентиляторами. Сливаем охлаждающую жидкость. Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя основного вентилятора.

Отсоединяем колодку проводов дополнительного вентилятора. Пассатижами сжимаем хомут крепления пароотводящего шланга и сдвигаем его вниз по шлангу.

Снимаем пароотводящий шланг с патрубка радиатора Шевроле Ланос. Крестообразной или шлицевой отверткой ослабляем затяжку хомута крепления подводящего шланга и отсоединяем шланг от патрубка радиатора.

Отводящий шланг радиатора отсоединяем аналогично. Отворачиваем два болта крепления кронштейнов верхних опор радиатора к верхней поперечине рамки радиатора.

Извлекаем радиатор Шевроле Ланос в сборе с вентиляторами из моторного отсека. Снимаем вентиляторы. Устанавливаем радиатор системы охлаждения в обратной последовательности.

Снятие водяного насоса (помпы) Шевроле Ланос

Водяную помпу Шевроле Ланос заменяем в сборе при появлении шума подшипника или в случае тугого вращения шкива при снятом ремне привода ГРМ, большом радиальном люфте вала насоса или появлении течи жидкости из контрольного отверстия.

Для большей наглядности работы показываются на демонтированном двигателе. Сливаем охлаждающую жидкость. Снимаем шкив распределительного вала.

Отворачиваем четыре болта крепления задней крышки ремня привода газораспределительного механизма и снимаем ее. Отворачиваем три винта
крепления помпы Шевроле Ланос к блоку цилиндров. Извлекаем насос из гнезда блока цилиндров.

Перед установкой водяной помпы очищаем привалочную поверхность блока цилиндров. Устанавливаем новое резиновое уплотнительное кольцо в проточку корпуса насоса.

При последующей регулировке натяжения ремня привода ГРМ необходимо поворачивать помпу Шевроле Ланос, установленную в гнезде блока цилиндров.

Поэтому для сохранения кольцом уплотнительных свойств рекомендуем нанести на него слой силиконовой смазки, снижающей трение в подвижных соединениях.

Устанавливаем водяной насос Шевроле Ланос охлаждающей жидкости в обратной последовательности. При этом необходимо следить за тем, чтобы проточка на корпусе насоса располагалась правильно.

Окончательную затяжку винтов крепления насоса выполняем после установки ремня привода газораспределительного механизма.

Снятие датчика указателя температуры охлаждающей жидкости Шевроле Ланос

Датчик снимаем для замены при обнаружении нарушений в показаниях указателя температуры охлаждающей жидкости в комбинации приборов.

Так как датчик указателя температуры охлаждающей жидкости Шевроле Ланос находится в верхней части двигателя, то можно обойтись без полного слива охлаждающей ждкости.

Сливаем небольшое количество охлаждающей жидкости через пробку радиатора. Сдвигая, отсоединяем наконечник провода от датчика. Отворачиваем датчик и извлекаем его.

Устанавливаем датчик указателя температуры охлаждающей жидкости Шевроле Ланос в обратной последовательности. Момент затяжки датчика — 20 Нм. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее уровень до нормы.
