Сервисное обслуживание задней подвески Шевроле Каптива

На автомобиле Шевроле Каптива устанавливается система задней подвески независимого типа с рычагами. Система задней подвески выполняет следующие функции: поддерживает связь заднего моста с кузовом и правляет реакцией крутящего момента при ускорении и торможении.

Задние цилиндрические пружины фиксируются между опорными чашками пружин в нижних рычагах подвески. Резиновые изоляторы изолируют цилиндрическую пружину как вверху, так и внизу.

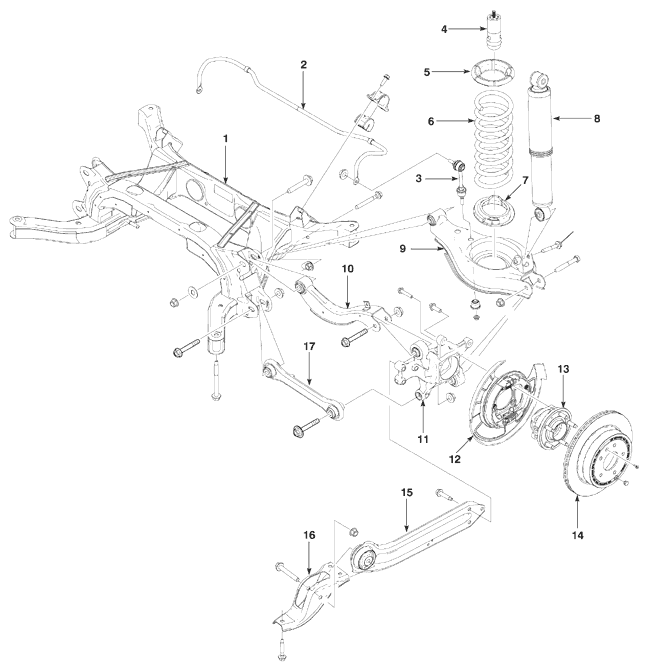

8. Подвеска задняя Шевроле Каптива в сборе

1 - Опора, 2 - Штанга стабилизатора, 3 - Стойка стабилизатора, 4 - Буфер хода сжатия пружины, 5 - Верхняя опорная чашка пружины, 6 - Цилиндрическая пружина, 7 - Нижняя опорная чашка пружины, 8 - Амортизатор задней подвески Chevrolet Captiva, 9 - Нижний рычаг подвески, 10 - Верхний рычаг подвески, 11 - Кулак задней подвески, 12 - Тормозная колодка и щит тормозного механизма в сборе, 13 - Узел задней ступицы, 14 - Задний диск, 15 - Продольный рычаг, 16 - Кронштейн продольного рычага, 17 - Рычаг схождения задней подвески

Ступица заднего колеса Шевроле Каптива

Операции по замене подшипника ступицы заднего колеса Шевроле Каптива:

- Снимите суппорт заднего тормоза в сборе и диск.

- На автомобилях с приводом на все колеса снимите гайку шпинделя вала привода колес.

- Отсоедините электрический разъем датчика скорости колеса.

- Зафиксируйте вал привода колес прочной проволокой или аналогичным средством.

- Снимите монтажные болты колесного подшипника/ступицы Chevrolet Captiva.

- Снимите колесный подшипник/ступицу в сборе с поворотного кулака подвески.

- Снимите датчик скорости колеса с колесного подшипника/ступицы в сборе.

- Установите датчик скорости колеса на колесный подшипник/ступицу в сборе.

- Установите колесный подшипник/ступицу в сборе на поворотный кулак Шевроле Каптива.

- Установите монтажные болты колесного подшипника/ступицы.

- Затяните болты до достижения момента 84 Нм.

- На автомобилях с приводом на все колеса установите гайку шпинделя вала привода колес.

- Затяните гайку до достижения момента 205 Нм.

- Если электрический жгут датчика скорости колеса входит в оснащение, проложите его через щит тормозного механизма и зафиксируйте изолирующую втулку.

- Присоедините электрический разъем датчика скорости колеса Шевроле Каптива.

- Установите тормозной барабан заднего колеса.

Опора задней подвески Шевроле Каптива

Операции по замене опоры задней подвески Chevrolet Captiva:

- Снимите шины и колеса. Снимите глушитель и резонатор в сборе.

- Снимите штангу стабилизатора. Снимите нижний рычаг задней подвески с опоры в сборе.

- Отсоедините верхний рычаг задней подвески Шевроле Каптива от опоры в сборе.

- Отсоедините рычаг схождения от опоры в сборе.

- Снимите болты крепления опоры к кузову и снимите опору в сборе с автомобиля.

- Подведите опору в сборе к автомобилю. Установите болты крепления опоры к кузову.

- Затяните болты крепления опоры к кузову до достижения момента 170 Нм.

- Присоедините рычаг схождения к опоре в сборе.

- Присоедините верхнего рычага задней подвески к опоре в сборе.

- Установите нижний рычаг подвески Шевроле Каптива на опору в сборе.

- Установите штангу стабилизатора.

- Установите глушитель и резонатор в сборе. Установите шины и колеса.

- Опустите автомобиль. Проверьте углы установки задних колес.

Верхний рычаг задней подвески Шевроле Каптива

Работы по замене верхнего рычага задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры. Снимите болты крепления кронштейна продольного рычага к кузову.

- Если имеется, снимите жгут проводов тормоза антиблокировочной тормозной системы (АБС) с верхнего рычага задней подвески.

- Снимите гайку и болт крепления верхнего рычага задней подвески Шевроле Каптива к поворотному кулаку.

- Снимите гайку и болт крепления верхнего рычага подвески к опоре.

- Снимите верхний рычаг задней подвески. Установите верхний рычаг подвески на поворотный кулак.

- Установите болт и наденьте гайку крепления верхнего рычага задней подвески к поворотному кулаку.

- Установите болт и кулачковую гайку крепления верхнего рычага подвески Шевроле Каптива к опоре.

- Затяните гайку и болт крепления верхнего рычага подвески к поворотному кулаку.

- Затяните гайку и болт до достижения момента 160 Нм. Затяните болт крепления верхнего рычага задней подвески к опоре.

- Затяните болт крепления верхнего рычага подвески к опоре до достижения момента 160 Нм.

- Если имеется, установите жгут проводов АБС на верхний рычаг задней подвески Chevrolet Captiva.

- Надавите на продольный рычаг вверх и свободно установите передний болт.

- Затяните болты крепления кронштейна продольного рычага к кузову до достижения момента 110 Нм.

- Опустите автомобиль. Проверьте углы установки задних колес.

Нижний рычаг задней подвески Шевроле Каптива

Замена нижнего рычага задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры. Снимите шину и колесо.

- Снимите гайку крепления стойки стабилизатора к нижнему рычагу задней подвески.

- Снимите болты крепления кронштейна продольного рычага к нижней части кузова.

- Установите домкратную подставку винтового типа под нижний рычаг подвески Шевроле Каптива.

- С помощью домкратной подставки сожмите цилиндрическую пружину. Снимите нижний болт крепления амортизатора.

- Ослабьте болт крепления нижнего рычага задней подвески к опорной раме.

- Снимите гайку и болт крепления нижнего рычага подвески к поворотному кулаку. Снимите нижний рычаг задней подвески.

- Подведите нижний рычаг подвески к опоре и затяните руками болт и гайку.

- Подведите пружину с резиновыми изоляторами к автомобилю.

- Установите поворотный кулак на нижний рычаг задней подвески Шевроле Каптива.

- Затяните гайку и болт крепления нижнего рычага подвески к поворотному кулаку до достижения момента 160 Нм.

- Затяните гайку и болт крепления нижнего рычага задней подвески к опоре.

- Затяните гайку и болт до достижения момента 110 Нм. Установите амортизатор на нижний рычаг подвески.

- Затяните нижний болт крепления амортизатора до достижения момента 110 Нм.

- Установите стойку стабилизатора на нижний рычаг задней подвески Шевроле Каптива. Затяните гайку до достижения момента 15 Нм.

- Надавите на продольный рычаг вверх, чтобы произвести юстировку болта крепления переднего кронштейна к кузову.

- Затяните болты крепления кронштейна к кузову до достижения момента 110 Нм. Установите шину и колесо.

- Опустите автомобиль. Проверьте углы установки задних колес.

Штанга стабилизатора задней подвески Шевроле Каптива

Операции по замене штанги стабилизатора задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры.

- Снимите гайку крепления стойки стабилизатора к штанге стабилизатора.

- Снимите болты хомутов крепления штанги стабилизатора Шевроле Каптива.

- Отсоедините штангу стабилизатора от шаровых пальцев стойки стабилизатора, одновременно снимая штангу стабилизатора с автомобиля.

- Подведите стабилизатор в автомобиль, одновременно подводя стойки к штанге стабилизатора.

- Установите болты хомутов крепления штанги стабилизатора задней подвески Chevrolet Captiva.

- Затяните болты до достижения момента 70 Нм.

- Установите гайку крепления стойки стабилизатора к штанге стабилизатора.

- Затяните гайку до достижения момента 57 Нм. Опустите автомобиль.

Амортизатор задней подвески Шевроле Каптива

Работы по замене амортизатора задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры.

- Снимите нижний болт крепления амортизатора задней подвески Шевроле Каптива.

- Снимите верхний болт крепления амортизатора.

- Снимите амортизатор с автомобиля.

- Установите амортизатор на автомобиль.

- Установите верхний болт крепления амортизатора задней подвески.

- Затяните болт до достижения момента 110 Нм.

- Установите нижний болт крепления амортизатора Шевроле Каптива.

- Затяните болт до достижения момента 110 Нм.

- Опустите автомобиль.

Продольный рычаг задней подвески Шевроле Каптива

Работы по замене продольного рычага задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры.

- Снимите болты крепления кронштейна продольного рычага к кузову.

- Демонтируйте гайку и болт крепления втулки продольного рычага задней подвески к кронштейну.

- Снимите зажим для троса стояночного тормоза с продольного рычага Шевроле Каптива.

- Удалите болты крепления продольного рычага к поворотному кулаку.

- Снимите продольный рычаг задней подвески Шевроле Каптива. Установите продольный рычаг на поворотный кулак.

- Затяните болты до достижения момента 110 Нм. Подведите кронштейн продольного рычага к продольному рычагу.

- Установите болт и наденьте гайку крепления втулки продольного рычага к кронштейну.

- Надавите на продольный рычаг вверх и свободно установите передний болт.

- Затяните болты крепления кронштейна продольного рычага к кузову до достижения момента 110 Нм.

- Затяните гайку и болт крепления втулки продольного рычага Chevrolet Captiva к кронштейну.

- Затяните болт до достижения момента 160 Нм. Установите зажим для троса стояночного тормоза.

- Затяните болт до достижения момента 25 Нм. Опустите автомобиль.

Рычаг схождения задней подвески Шевроле Каптива

Работы по замене рычага схождения задней подвески Шевроле Каптива:

- Приподнимите и установите автомобиль на опоры.

- Снимите гайку и болт крепления рычага схождения к поворотному кулаку.

- Снимите гайку и болт крепления рычага схождения задней подвески Шевроле Каптива к опоре.

- Снимите рычаг схождения с автомобиля.

- Установите рычаг схождения на опору в сборе.

- Подведите кулачковую гайку в такое же положение, как и у верхнего рычага подвески.

- Установите рычаг схождения задней подвески Шевроле Каптива на поворотный кулак.

- Затяните болт до достижения момента 160 Нм.

- Затяните болт крепления рычага схождения к опоре.

- Затяните болт до достижения момента 160 Нм.

- Опустите автомобиль. Проверьте углы установки задних колес.
