Обзор системы управления двигателем Шевроле Лачетти

Двигатель F14D4/F14D3 автомобилей Шевроле Лачетти оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя.

Система управления двигателем F14D4/F14D3 Шевроле Лачетти состоит из электронного блока управления, датчиков параметров работы двигателя, а также исполнительных устройств.

ЭБУ F14D4/F14D3 Шевроле Лачетти представляет собой мини-компьютер специального назначения. В его состав входят оперативное запоминающее устройство и программируемое постоянное запоминающее устройство (ППЗУ).

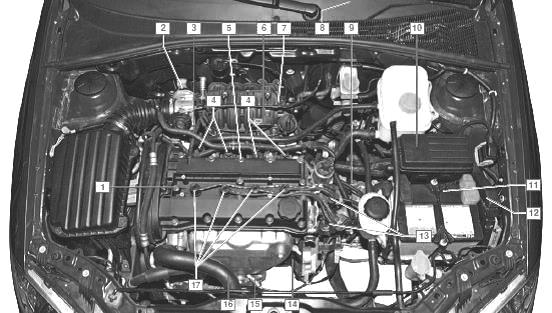

Рис.9. Элементы электронной системы управления двигателем F14D4/F14D3 Шевроле Лачетти

1 — датчик фаз; 2 — блок регулятора холостого хода и датчика положения дроссельной заслонки; 3 — датчик температуры охлаждающей жидкости; 4 — форсунки; 5 — датчик детонации; 6 — датчик абсолютного давления воздуха во впускном трубопроводе; 7 — датчик температуры воздуха на впуске в двигатель; 8 — колодка диагностики; 9 — датчик скорости; 10 — монтажный блок предохранителей и реле; 11 — аккумуляторная батарея; 12 — электронный блок управления Chevrolet Lacetti; 13 — катушки зажигания; 14 — датчик положения коленчатого вала; 15 — управляющий датчик концентрации кислорода; 16 — диагностический датчик концентрации кислорода; 17 — свечи зажигания

ЭБУ F14D4/F14D3 Шевроле Лачетти расположен в подкапотном пространстве — крепится с помощью кронштейна к левому брызговику.

Кроме подвода напряжения питания к датчикам и управления исполнительными устройствами ЭБУ выполняет диагностические функции системы управления двигателем (бортовая система диагностики) — определяет наличие неисправностей элементов в системе, включает сигнализатор неисправности в комбинации приборов и сохраняет в своей памяти коды неисправностей.

При обнаружении неисправности, во избежание негативных последствий (прогорание поршней из-за детонации, возникновения пропусков воспламенения топливовоздушной смеси, превышение предельных значений по токсичности отработавших газов и пр.), ЭБУ переводит систему на аварийные режимы работы.

Суть их состоит в том, что при выходе из строя какого-либо датчика или его цепи блок управления двигателем F14D4/F14D3 Шевроле Лачетти применяет замещающие данные, хранящиеся в его памяти.

Сигнализатор неисправности системы управления двигателем расположен в комбинации приборов.

Если система исправна, то при включении зажигания сигнализатор должен загореться — таким образом, ЭБУ проверяет исправность сигнализатора и цепи управления.

После пуска двигателя F14D4/F14D3 Шевроле Лачетти сигнализатор должен погаснуть, если в памяти ЭБУ отсутствуют условия для его включения.

Включение сигнализатора при работе двигателя информирует водителя о том, что бортовая система диагностики обнаружила неисправность, и дальнейшее движение автомобиля происходит в аварийном режиме.

При этом могут ухудшиться некоторые параметры работы двигателя (мощность, приемистость, экономичность), но движение с такими неисправностями возможно, и автомобиль может самостоятельно доехать до СТО.

Если неисправность носила временный характер, электронный блок управления Шевроле Лачетти выключит сигнализатор в течение трех поездок без неисправностей.

Коды неисправностей (даже если сигнализатор погас) остаются в памяти блока управления Chevrolet Lacetti и могут быть считаны с помощью специального диагностического прибора — сканера, подключаемого к колодке диагностики.

Колодка диагностики (диагностический разъем) расположена под панелью приборов — прикреплена двумя саморезами к кронштейну каркаса панели приборов (немного правее рукоятки привода замка капота).

При удалении кодов неисправностей из памяти электронного блока с помощью диагностического прибора сигнализатор неисправности в комбинации приборов гаснет.

Система зажигания входит в состав системы управления двигателем Шевроле Лачетти и состоит из двух катушек зажигания, высоковольтных проводов и свечей зажигания.

В эксплуатации система не требует обслуживания и регулирования, за исключением замены свечей.

Управление током в первичных обмотках катушек осуществляет электронный блок в зависимости от режима работы двигателя.

К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной катушке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) — в одном в конце такта сжатия (рабочая искра), в другом — в конце такта выпуска (холостая). Катушка зажигания Chevrolet Lacetti — неразборная, при выходе из строя ее заменяют.

Свечи зажигания NGK BКR6 E-11 или аналоги других производителей. Зазор между электродами свечи 1,0–1,1 мм.

Размер шестигранника свечи — под головку 16. При включении зажигания ЭБУ на 2 с запитывает реле топливного насоса для создания необходимого давления в топливной рампе.

Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ Шевроле Лачетти выключает реле и вновь включает его после начала проворачивания.

Если двигатель только что пустили и его обороты выше 400 мин, система управления работает в разомкнутом контуре, не учитывая сигнал от управляющего датчика концентрации кислорода.

При этом блок управления ЭБУ Шевроле Лачетти рассчитывает состав топливовоздушной смеси на основе входящих сигналов датчика температуры охлаждающей жидкости и датчика абсолютного давления воздуха во впускном трубопроводе.

После прогрева управляющего датчика концентрации кислорода система начинает работать в замкнутом контуре, учитывая сигнал датчика.

Если при попытке пуска двигателя Chevrolet Lacetti он не пустился и есть подозрение, что цилиндры залиты излишним топливом, их можно продуть, полностью нажав педаль «газа» и включив стартер.

При этом положении дроссельной заслонки и оборотах коленчатого вала ниже 400 мин, ЭБУ отключит форсунки.

При отпускании педали «газа», когда дроссельная заслонка будет открыта меньше чем на 80%, ЭБУ включит форсунки.

При работе двигателя Шевроле Лачетти в зависимости от информации, поступающей от датчиков, состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки (чем длиннее импульс, тем больше подача топлива).

Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов.

При падении напряжения в бортовой сети автомобиля Шевроле Лачетти ЭБУ увеличивает время накопления энергии в катушках зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки).

При возрастании напряжения в бортовой сети время накопления энергии в катушках зажигания и длительность подаваемого на форсунки импульса уменьшаются.

При выключении зажигания подача топлива отключается, что предотвращает самовоспламенение смеси в цилиндрах двигателя.
