Техническое обслуживание кузова Шевроле Ланос

Кузов Шевроле Ланос несущий - Воспринимает все нагрузки и усилия, которые действуют на автомобиль при его движении. Имеет большую жесткость, чем кузов, закрепленный на раме. Это обеспечивает высокий уровень безопасности и комфорта водителя и пассажиров.

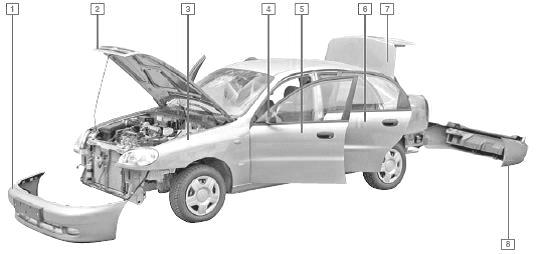

Рис.44. Съемные элементы кузова Шевроле Ланос

1 — передний бампер; 2 — капот с облицовкой радиатора; 3 — переднее крыло; 4 — наружное зеркало заднего вида; 5 — передняя дверь; 6 — задняя дверь; 7 — крышка багажника; 8 — задний бампер Chevrolet Lanos

Элементы пассивной безопасности - При столкновении автомобиля Chevrolet Lanos с препятствием во время аварии структура кузова деформируется для рассеивания энергии удара, при этом салон автомобиля деформироваться не должен, чтобы осталось жизненное пространство для водителя и пассажиров.

Основную часть энергии при боковом ударе должны поглотить центральные стойки кузова Шевроле Ланос. Кроме того, в дверях имеются брусья безопасности. К этим элементам относятся также подголовники, ремни и подушки безопасности.

Трехслойное стекло (триплекс) - Изготовлено из двух стекол, которые соединены промежуточной пластиковой пленкой. При разрушении стекло раскалывается на множество осколков, которые удерживаются пленкой и не разлетаются по салону.

Инерционные катушки - Обеспечивают плотное прилегание ремней безопасности к телам водителя и пассажира. Регулировка длины ремней не требуется. В случае столкновения автомобиля инерционная катушка блокирует ремень безопасности.

Снятие брызговиков и подкрылков передних колес Шевроле Ланос

Рис.45. Типы пистонов «А» и «В» крепления подкрылка Шевроле Ланос

Подкрылки и брызговики снимаем для замены и антикоррозионной обработки кузова Шевроле Ланос. Операции показываем на подкрылке и брызговике левого колеса. Подкрылок и брызговик правого переднего колеса снимаем аналогично.

Для удобства выполнения работ снимаем колеса. Крестообразной отверткой отворачиваем два самореза крепления брызговика к крылу и саморез нижнего крепления брызговика к порогу. Снимаем брызговик.

Крестообразной отверткой отворачиваем три самореза крепления передней части подкрылка к переднему бамперу Шевроле Ланос. Подкрылок крепится четырьмя пистонами типа «А» и одним пистоном типа «В».

Для снятия пистона типа «А» необходимо отверткой или круглым стержнем протолкнуть запирающий его штифт, а для снятия пистона типа «В» его необходимо отвернуть со шпильки. Снимаем пистоны и извлекаем из колесной ниши подкрылок. Устанавливаем подкрылок в обратной последовательности.

Снятие замка капота Шевроле Ланос

Работу проводим для замены либо регулировки замка капота Шевроле Ланос, замены троса привода замка. Снимаем левый передний подкрылок. Помечаем положение замка относительно рамки радиатора.

Головкой отворачиваем три болта крепления замка капота к рамке радиатора. Выводим наконечник оболочки троса привода замка из держателя на корпусе замка и наконечник троса из паза рычага замка. Снимаем замок капота.

Снимаем ручку привода замка капота Шевроле Ланос и выводим ее из-под панели приборов. Выводим трос через прорезь в основании ручки. Отсоединяем наконечник троса привода замка капота от рычага ручки и снимаем ручку.

Сжав пассатижами хвостовик держателя оболочки троса, выводим держатель из отверстия в левой стойке рамки радиатора. Аналогично выводим держатель оболочки троса из отверстия в верхней поперечине рамки радиатора. Вытягиваем трос в салон.

Устанавливаем трос и замок в обратной последовательности. Перед установкой рекомендуем нанести на резьбовую часть болтов крепления замка капота Chevrolet Lanos анаэробный фиксатор резьбы, чтобы избежать их произвольного самоотворачивания.

Снятие переднего бампера Шевроле Ланос

Работу проводим при ремонте и замене переднего бампера, энергопоглощающей балки бампера Шевроле Ланос. Снимаем грязезащитный щиток бампера. Снимаем блок-фары и отсоединяем колодки жгута проводов от противотуманных фар.

Отворачиваем с каждой стороны автомобиля по три самореза крепления подкрылков передних колес к бамперу. Крестообразной отверткой отворачиваем саморез крепления бампера к кронштейну переднего крыла. Накидным ключом отворачиваем болт крепления бампера к кронштейну кузова.

Аналогичные операции выполняем с другой стороны автомобиля Chevrolet Lanos. Головкой отворачиваем болт и две гайки крепления кронштейна бампера к кузову. Аналогичные операции выполняем с другой стороны автомобиля. Отводим бампер.

Отсоединяем от бампера Шевроле Ланос противотуманные фары. Для снятия энергопоглощающей балки переднего бампера крестообразной отверткой отворачиваем винт пистона крепления каркаса энергопоглощающей балки к бамперу и извлекаем пистон.

Аналогично извлекаем остальные 8 пистонов крепления каркаса энергопоглощающей балки к бамперу. Отсоединяем каркас от бампера. Снимаем энергопоглощающую балку. Собираем и устанавливаем передний бампер в обратной последовательности.

Снятие заднего бампера Шевроле Ланос

Работу проводим при ремонте и замене заднего бампера Шевроле Ланос, балки и боковых энергопоглощающих элементов бампера.

Крестообразной отверткой отворачиваем два самореза верхнего крепления заднего брызговика к бамперу (задние колеса для наглядности сняты) и один саморез нижнего крепления брызговика.

Снимаем брызговик. Крестообразной отверткой отворачиваем три самореза крепления заднего подкрылка и снимаем подкрылок. Отворачиваем саморез крепления бампера к кронштейну кузова Шевроле Ланос. Аналогичные операции выполняем с другой стороны автомобиля.

В багажном отделении шлицевой отверткой поддеваем пистон крепления облицовки панели задка и извлекаем пистон из гнезда. Остальные шесть пистонов извлекаем аналогично. Снимаем облицовку панели задка. Поддев отверткой, извлекаем пять пистонов крепления облицовки заднего фонаря.

Снимаем облицовку левого заднего фонаря. Головкой или ключом отворачиваем гайку и саморез крепления бампера к кузову Шевроле Ланос.

Аналогичные операции выполняем с другой стороны автомобиля. Крестообразной отверткой отворачиваем четыре самореза верхнего крепления бампера.

Снимаем бампер в сборе. Отворачиваем две гайки крепления энергопоглощающего элемента к кузову. Снимаем энергопоглощающий элемент. Аналогичные операции выполняем с другой стороны автомобиля.

Для снятия энергопоглощающей балки заднего бампера Шевроле Ланос крестообразной отверткой отворачиваем четыре самореза крепления балки к бамперу и снимаем балку. Собираем и устанавливаем задний бампер в обратной последовательности.

Снятие механизма электрического стеклоподъемника передней двери Шевроле Ланос

Работу проводим для замены механизма электро стеклоподъемника Шевроле Ланос. Работа показана на двери водителя. Механизм стеклоподъемника правой передней двери снимается аналогично.

Снимаем обивку передней двери и защитную пленку. Отворачиваем саморезы крепления стекла к ползуну. Поднимаем стекло и крепим его к верхней рамке двери с помощью скотча или изоляционной ленты.

Нажав на фиксатор колодки, отсоединяем колодку проводов электродвигателя мотор-редуктора от колодки проводов блока переключателей.

Головкой отворачиваем четыре гайки крепления направляющей рейки ползуна и три гайки крепления мотор-редуктора стеклоподъемника Шевроле Ланос.

Вынимаем механизм электро стеклоподъемника через технологическое отверстие во внутренней панели двери. Устанавливаем механизм электрического стеклоподъемника передней двери в обратной последовательности.

Снятие замка, наружной и внутренней ручек задней двери Шевроле Ланос

Работу проводим при замене замка, наружной и внутренней ручек двери Шевроле Ланос. Снимаем обивку двери и стекло. Отверткой отжимаем пластмассовый фиксатор тяги и отсоединяем тягу от рычага наружной ручки.

Головкой с удлинителем отворачиваем два болта крепления наружной ручки и снимаем наружную ручку. Отверткой отжимаем пластмассовые фиксаторы двух тяг внутренней ручки и отсоединяем их от замка. Крестообразной отверткой отворачиваем три винта крепления замка двери.

Отжав фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка. Вынимаем замок через технологическое отверстие внутренней панели двери Шевроле Ланос.

Крестообразной отверткой отворачиваем саморез крепления основания внутренней ручки и, сдвинув основание вперед, выводим его лапки из отверстий во внутренней панели двери. Снимаем внутреннюю ручку вместе с тягами.

Для того чтобы отсоединить тяги от внутренней ручки переворачиваем ручку и выводим тяги из зацепления с рычагами. Устанавливаем замок и ручки двери в обратной последовательности.

Снятие замка крышки багажника Шевроле Ланос

Работу проводим при замене замка, необходимости смазки замка и его привода. Отсоединяем наконечник провода от концевого выключателя замка. Повернув фиксатор, отсоединяем тягу привода замка от рычага цилиндрового механизма замка.

Крестообразной отверткой отворачиваем два винта крепления замка к крышке багажника Шевроле Ланос. Снимаем замок вместе с тягой.

Отворачиваем две гайки крепления кронштейна цилиндрового механизма замка к крышке багажника Chevrolet Lanos и вынимаем механизм вместе с кронштейном. Снимаем облицовку панели задка.

Помечаем положение кронштейна защелки замка относительно панели задка. Головкой или ключом отворачиваем два болта крепления кронштейна защелки замка к панели задка. Вынимаем защелку замка багажника Шевроле Ланос через окно в панели задка.

Выводим наконечник оболочки троса привода замка из держателя на кронштейне защелки. Отсоединяем наконечник троса от рычага и снимаем защелку. Устанавливаем замок багажника и защелку замка в обратной последовательности.
