Сборочные элементы кузова автомобиля Шевроле Каптива

Автомобиль Chevrolet Captiva имеет унифицированный кузов, в который входят встроенные передние и задние продольные лонжероны каркаса. Нижние рычаги управления передней подвески крепятся болтами и удерживаются опорами (суппортами), по одному слева и справа. Суппорты нижнего рычага управления передней подвески крепятся к нижней части кузова тремя болтами в двух местах.

Двигатель крепится болтами к переднему продольному лонжерону. Стойки подвески должны иметь правильные размеры относительно остальной части низа кузова, чтобы сохранять заданные углы стойки подвески и продольного наклона/развала передних колес.

Поскольку отдельные детали нижней части кузова Шевроле Каптива играют непосредственную роль в прочности автомобиля в целом, то во время ремонта важно соблюдать надлежащие методы сварки.

Детали нижней части кузова должны быть надлежащим образом герметизированы и защищены от ржавчины всякий раз, когда во время ремонта кузова нарушается первоначальная герметизация и защита от ржавчины.

При защите от ржавчины критических деталей нижней части кузова Шевроле Каптива пользуйтесь грунтовкой воздушной сушки, такой как антикоррозионный хромат или аналогичный материал. Не рекомендуется использовать грунтовку / шпатлевку комбинированного типа.

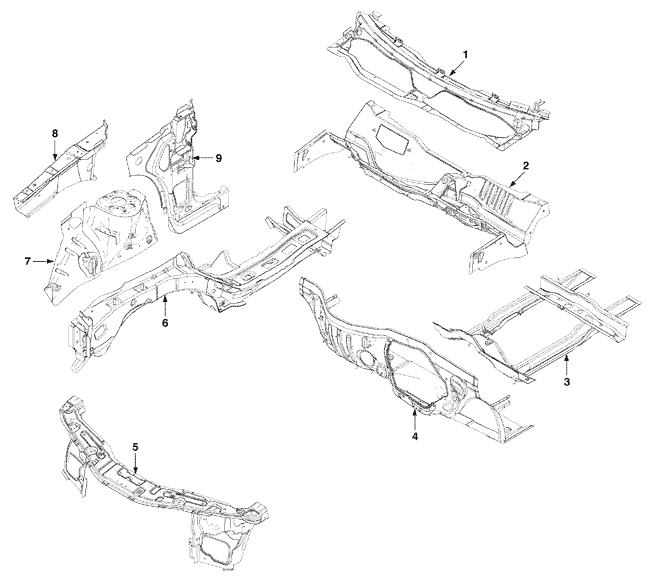

35. Кузов автомобиля Шевроле Каптива

1 - Верхняя панель кожуха в сборе, 2 - Панель приточной вентиляции в сборе, 3 - Брус панели пола в сборе, 4 - Щиток передка в сборе, 5 - Верхняя поперечина передней части кузова в сборе, 6 - Лонжерон переднего отсека Chevrolet Captiva в сборе, 7 - Панель передней колесной арки в сборе, 8 - Верхний лонжерон панели передней колесной арки в сборе, 9 - Внутренняя панель дверной стойки кузова в сборе

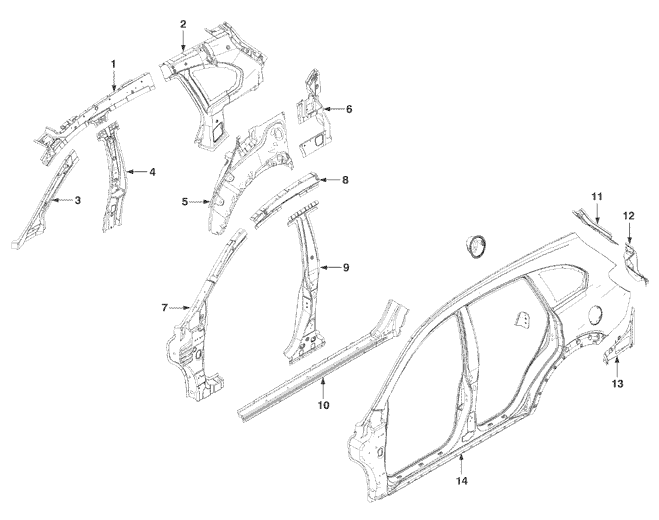

36. Кузов автомобиля Шевроле Каптива

1 - Лонжерон внутренней части крыши в сборе, 2 - Наружная панель с задней внутренней в сборе, 3 - Внутренняя боковая рама ветрового стекла в сборе, 4 - Внутренняя панель центральной стойки в сборе, 5 - Панель задней колесной арки в сборе, 6 - Нижняя внутренняя панель задней стойки кузова Chevrolet Captiva в сборе, 7 - Усилитель дверных петель передней боковины в сборе, 8 - Передний усилитель боковины внутренней части крыши, 9 - Усилитель центральной стойки в сборе, 10 - Усилитель наружной панели порога в сборе, 11 - Наружная панель задней стойки кузова в сборе, 12 - Монтажная панель задних габаритных огней, 13 - Нижняя наружная панель боковины кузова, 14 - Наружная панель боковины кузова

Бампер автомобиля Шевроле Каптива

Системы бамперов Шевроле Каптива предназначены для того, чтобы выдерживать столкновения с фиксированными препятствиями на скорости 8 км/час (5 миль в час) без повреждений.

После поглощения энергии столкновения бамперы возвращаются в исходное положение. В бамперах имеется внутренний пенистый поглотитель энергии и полимерная крышка облицовки.

Система облегчения парковки представляет собой электронную систему, предназначенную для выдачи звукового сигнала, информирующего водителя о наличии препятствий вблизи задней части автомобиля во время маневрирования задним ходом, например, при парковке.

В состав системы облегчения парковки Шевроле Каптива входят четыре блока ультразвуковых датчиков препятствий, установленных на облицовке заднего бампера, электронного контроллера, установленного на верхней стороне панели колесной арки, и зуммера, расположенного на приборной панели.

Для обнаружения препятствий в определенной области используется ультразвуковой локатор (сонар), измеряющий время между передачей и приемом ультразвуковых волн.

При включении заднего хода датчики излучают короткие ультразвуковые импульсы, а затем принимают эхо-сигналы, отраженные от предметов, расположенных в определенном диапазоне расстояния.

В электронном контроллере данные эхо-сигналов от одного или нескольких датчиков используются для вычисления расстояния до препятствия.

Операции по замене облицовки переднего бампера Шевроле Каптива:

- Отсоедините провод от отрицательного вывода аккумуляторной батареи.

- Открутить болты на обшивке передней колесной арки Chevrolet Captiva.

- Открутить нижние болты облицовки. Снять фары.

- Отсоединить электрические разъемы противотуманных фар.

- Снять решетку радиатора. Освободить верхние держатели облицовки переднего бампера Шевроле Каптива.

- Демонтировать облицовку переднего бампера с переднего крыла, потянув наружу край бампера.

- Снять с автомобиля облицовку переднего бампера.

- Установить на автомобиль облицовку переднего бампера Шевроле Каптива.

- Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

- Установить боковую облицовку переднего бампера Шевроле Каптива на переднее крыло.

- Установить верхние держатели облицовки. Установить решетку радиатора.

- Присоединить электрические разъемы противотуманных фар.

- Установить фары. Закрутить нижние болты облицовки.

- Затянуть нижние болты облицовки с усилием 10 Нм.

- Закрутить болты на обшивке передней колесной арки Шевроле Каптива.

- Затянуть болты обшивки передней колесной арки с усилием 4 Нм.

- Присоедините провод к отрицательному выводу аккумуляторной батареи.

Работы по замене поглотителя энергии переднего бампера Шевроле Каптива:

- Снять облицовку переднего бампера.

- Снять крепежные зажимы на поглотителе энергии.

- Снять верхний и нижний поглотители энергии на облицовке переднего бампера Шевроле Каптива.

- Установить верхний и нижний поглотители энергии на облицовке переднего бампера.

- Установить крепежные зажимы на поглотителе энергии.

- Установить облицовку переднего бампера.

Действия по замене противоударного бруса переднего бампера Шевроле Каптива:

- Снять облицовку переднего бампера.

- Открутить болты крепления скобы возвратной трубки охлаждения жидкости для рулевого управления с усилителем рядом с серединой противоударного бруса, если имеется.

- Открутить болты и снять с автомобиля противоударный брус переднего бампера Шевроле Каптива.

- Установить передний противоударный брус с помощью болтов.

- Затянуть болты переднего противоударного бруса с усилием 22 Нм.

- Закрутить болты крепления скобы возвратной трубки охлаждения жидкости для рулевого управления с усилителем рядом с серединой противоударного бруса, если имеется.

- Затянуть болты крепления скобы возвратной трубки охлаждения Шевроле Каптива с моментом 10 Нм.

- Установить облицовку переднего бампера.

Операции по замене облицовки заднего бампера Шевроле Каптива:

- Отсоединить провод от отрицательного вывода аккумуляторной батареи.

- Отсоединить разъем датчика препятствий сзади при его наличии.

- Открутить болты облицовки на обшивке задней колесной арки Шевроле Каптива.

- Освободить нижние держатели облицовки. Снять задние комбинированные фонари.

- Открутить верхние винты облицовки и освободить держатели.

- Снять облицовку заднего бампера Шевроле Каптива с заднего крыла, потянув наружу край.

- Снять с автомобиля облицовку заднего бампера.

- Установить облицовку на автомобиль.

- Установить край облицовки заднего бампера Шевроле Каптива на заднее крыло.

- Установить верхние держатели облицовки и закрутить винты.

- Затянуть верхние винты облицовки с усилием 2 Нм.

- Установить задние комбинированные фонари. Установить нижние держатели облицовки.

- Закрутить болты облицовки на обшивке задней колесной арки Шевроле Каптива.

- Затянуть болты обшивки задней колесной арки с усилием 4 Нм.

- Присоединить разъем датчика препятствий сзади при его наличии.

- Присоедините провод к отрицательному выводу аккумуляторной батареи.

Двери автомобиля Шевроле Каптива

Фиксаторы замка передних и задних дверей Шевроле Каптива остоят из фиксатора с двумя винтами, вворачиваемыми в плавающую сетчатую пластину в средних стойках и задних стойках. Дверь закрепляется в закрытом положении, когда вилка дверного замка освобождается и приходит в зацепление с фиксатором.

В дверных замках с электроприводом используется электромагнитный клапан (соленоид), который содержится в каждом дверном замке. Дверные замки приводятся в действие с помощью привода на внутренней ручке двери или с помощью цилиндра замка, находящегося только со стороны водительской двери.

Если водительская дверь запирается или отпирается с помощью привода или цилиндра замка, то соответствующим образом запираются или отпираются все двери.

Электрические стеклоподъемники Шевроле Каптива управляются с помощью электрических переключателей и работают от мотора на каждом стеклоподъемнике.

На каждой двери есть переключатель для управления стеклоподъемником, а на водительской двери есть четыре переключателя для управления всеми стеклоподъемниками автомобиля.

Стекла опускаются путем нажатия переключателя и поднимаются путем вытягивания переключателя. Стекло перестает двигаться при отпускании переключателя или когда стекло полностью открыто или закрыто.

Стекло двери Шевроле Каптива со стороны водителя открывается автоматически. При нажатии и отпускании переключателя стекло со стороны водителя будет опускаться и остановится только когда переключатель снова активизируется или когда стекло полностью открыто.

Управление на водительской двери также содержит кнопку блокировки стекла, которая при нажатии предотвратит работу стеклоподъемника передней пассажирской двери или задних дверей.

Работы по замене панели обивки задней двери Шевроле Каптива:

- Опустить нижнее окно. Снять крышку ручки задней двери.

- Открутить винты ручки задней двери Шевроле Каптива.

- Поддеть и снять панель обивки.

- Отсоединить электрические разъемы Chevrolet Captiva.

- Установить панель обивки задней двери.

- Подсоединить электрические разъемы.

- Закрутить винты обивки задней двери Шевроле Каптива.

- Затянуть винты обивки задней двери с усилием 3 Нм.

- Установить крышку ручки задней двери. Поднять заднее окно.

Регулировка фиксатора замка двери Шевроле Каптива:

Фиксатор замка двери Шевроле Каптива состоит из фиксатора с двумя винтами, которые ввинчиваются в секционную плавающую пластину сепаратора, расположенную в соответствующей стойке кузова.

Эта плавающая пластина сепаратора позволяет легко регулировать фиксатор внутрь-наружу и вверх-вниз. Дверь блокируется в закрытом положении, когда вилка дверного замка освобождается и приводит к зацеплению с фиксатором.

Фиксатор замка двери Шевроле Каптива является важной крепежной деталью, которая может повлиять на работу жизненно важных компонентов и систем.

Это может привести к крупным расходам, связанных с ремонтом. Если необходима замена,то фиксатор замка двери должен быть заменен на фиксатор с таким же номером детали или аналогичный.

Регулировка фиксатора двери Шевроле Каптива в направлении вверх и вниз и внутрь и наружу может понадобиться по нескольким причинам:

- Повреждение каркаса автомобиля в результате столкновения.

- Установка нового уплотнителя двери.

- Жалобы на чрезмерный шум от ветра.

- Трудности при открывании или закрывании двери.

Следовать следующей процедуре при регулировке фиксатора двери Шевроле Каптива в направлении вверх-вниз и внутрь-наружу:

- Дверь должна быть выровнена надлежащим образом.

- Ослабить винты фиксатора двери Шевроле Каптива.

- Плавающая сетчатая пластина может быть слегка подвинута с помощью кончиков винтов фиксатора. Передвинуть плавающую сетчатую пластину в нужное положение.

- Затянуть винты фиксатора замка двери до нужного положения.

- Затянуть винты фиксатора замка двери с усилием 24 Нм.

Управление электрическим стеклоподъемником Шевроле Каптива:

- Отсоедините провод от отрицательного вывода аккумуляторной батареи.

- Снять стекло двери. Отсоединить электрический разъем.

- Снять гайки и стеклоподъемник Chevrolet Captiva.

- Установить стеклоподъемник с помощью гаек.

- Затянуть гайки стеклоподъемника Шевроле Каптива с усилием 10 Нм.

- Подсоединить электрический разъем. Установить стекло двери.

- Присоедините провод к отрицательному выводу аккумуляторной батареи.

Внутренняя отделка салона Шевроле Каптива

Панели внутренней обивки салона Шевроле Каптива изготовлены из литьевого пластика и крепятся с помощью винтов и пластиковых фиксаторов. Когда все окна закрыты и включена система вентиляции, подача наружного воздуха внутрь салона автомобиля вызывает внутри него положительное давление.

Для сброса этого давления воздух выпускается через отверстие для выравнивания давления. Отверстия для выравнивания давления расположены в задней части автомобиля под бампером.

Напольная консоль устанавливается над туннелем в полу автомобиля Chevrolet Captiva и простирается от центра панели приборов до зоны задних сидений.

В передней части консоли находятся прикуриватель и рычаг переключения передач. В задней части консоли находятся рычаг стояночного тормоза, подставка для чашек, багажное отделение и пепельница для пассажиров на задних сиденьях.

Под консолью находятся сенсорно-диагностический модуль (SDM) системы воздушных подушек безопасности и модуль дистанционного открывания замков без ключа. Цельное напольное ковровое покрытие покрывает переднюю и заднюю панели пола.

Операции по замене верхнего декоративного молдинга центральной стойки Шевроле Каптива:

- Снять болт и верхнее переднее крепление ремня безопасности.

- Сдвинуть верхнюю часть нижнего декоративного молдинга центральной стойки Шевроле Каптива.

- Открутить винт и отделить рычагом верхний декоративный молдинг центральной стойки.

- Установить верхний декоративный молдинг центральной стойки.

- Затянуть винт верхнего декоративного молдинга центральной стойки Шевроле Каптива с моментом 22 Нм.

- Установить на место верхнюю часть нижнего декоративного молдинга центральной стойки.

- Установить верхнее переднее крепление ремня безопасности с помощью болта.

- Затянуть болт крепления ремня безопасности с усилием 38 Нм.

Действия по замене декоративного молдинга стекла задней двери Шевроле Каптива:

- Снять нижние ремни заднего сиденья.

- Открутить винты и снять декоративный молдинг стекла задней двери.

- Установить декоративный молдинг стекла задней двери Шевроле Каптива с помощью винтов.

- Затянуть винты декоративного молдинга стекла задней двери с усилием 2 Нм.

- Установить нижние ремни заднего сиденья.

Работы по замене напольной консоли Шевроле Каптива:

- Отсоедините провод от отрицательного вывода аккумуляторной батареи.

- Снять отделение панели приборов, нижнюю крышку отделения панели приборов, аудиосистему.

- Открутить винты и снять держатель чашек, крышку консоли Шевроле Каптива.

- Отсоединить электрический разъем. Открутить болты с напольной консоли.

- Снимите напольную консоль. Открутить винты с держателя передней консоли.

- Подсоединить электрические разъемы.

- Установить держатель передней консоли Шевроле Каптива и закрутить винты.

- Затянуть винты держателя передней консоли с усилием 8 Нм.

- Установить переднюю консоль с помощью болтов.

- Затянуть винты напольной консоли с усилием 8 Нм.

- Подсоединить электрические разъемы. Установить держатель чашек и крышку консоли Шевроле Каптива.

- Установить отделение панели приборов, нижнюю крышку отделения панели приборов, аудиосистему.

- Присоедините провод к отрицательному выводу аккумуляторной батареи.

Панель приборов автомобиля Шевроле Каптива

Комбинация приборов Шевроле Каптива расположена над рулевой колонкой в щитке панели приборов. Комбинация приборов состоит из приборов, сообщающих водителю информацию о работе автомобиля.

В комбинацию приборов входят спидометр, тахометр, счетчик пробега, счетчик дневного пробега, указатель температуры, указатель уровня топлива и несколько контрольных ламп.

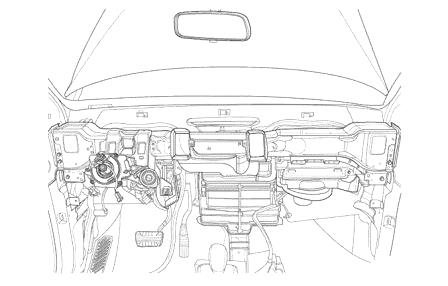

37. Панель приборов Шевроле Каптива

Центральные и боковые сопла вентиляции в панели приборов регулируются вверх и вниз, а также из стороны в сторону. Боковые сопла вентиляции также можно направить на боковые окна для их отпотевания.

Чтобы открыть отделение панели приборов автомобиля Chevrolet Captiva, следует потянуть ручку защелки вверх. Снятие отделения панели приборов необходимо для доступа к модулю подушки безопасности пассажира (если она установлена).

Работы по снятию панели приборов Шевроле Каптива:

- Отсоедините провод от отрицательного вывода аккумуляторной батареи.

- Демонтировать переднюю и заднюю напольную консоль. Снять аудиосистему.

- Снять переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом в сборе.

- Снять щиток панели приборов Шевроле Каптива. Снять узел автоматических регуляторов температуры.

- Снимите приборную панель. Демонтировать предохранительные панели.

- Удалить отделение панели приборов.

- Отсоединить электрические разъемы отделения панели приборов.

- Снять коленный буфер. Удалить боковые крышки панели приборов Шевроле Каптива.

- Демонтировать контроллер кузова. Снять гайки и болты, крепящие рулевую колонку.

- Отсоединить электрический разъем рулевой колонки.

- Опустить рулевую колонку. Снять болты панели приборов под ветровым стеклом.

- Удалить крепежные винты, крепящие панель приборов.

- Снять болты, крепящие боковины панели приборов к кузову Шевроле Каптива.

- Отсоединить электрические разъемы панели приборов. Снять панель приборов.

Работы по установке панели приборов Шевроле Каптива:

- Разместить панель приборов в автомобиле.

- Подсоединить электрические разъемы панели приборов Шевроле Каптива.

- Установить болты, крепящие боковые части панели приборов к кузову.

- Затянуть болты, крепящие панель приборов к кузову, с усилием 23 Нм.

- Установить крепежные винты, крепящие панель приборов.

- Установить болты панели приборов Шевроле Каптива под ветровым стеклом. Поднять рулевую колонку.

- Подсоединить электрический разъем рулевой колонки.

- Установить гаки и болты, крепящие рулевую колонку.

- Затянуть болты рулевой колонки моментом 22 Нм.

- Установить контроллер кузова. Установить коленные буфера.

- Присоединить электрические разъемы отделения панели приборов. Установить отделение панели приборов.

- Установить предохранительные панели. Установить комбинацию приборов Шевроле Каптива.

- Смонтировать узел автоматических регуляторов температуры. Установить щиток панели приборов.

- Установить переключатель освещения комбинации приборов/регулирования положения фар/управления зеркалом в сборе.

- Подсоединить аудиосистему. Установить датчик солнца и узел автоматических регуляторов температуры.

- Установите напольную консоль. Присоедините провод к отрицательному выводу аккумуляторной батареи.
