Устройство и регулировки коробки передач Шевроле Ланос

Коробка передач Шевроле Ланос предназначена для изменения в широком диапазоне крутящего момента на ведущих колесах и скорости, обеспечения возможности движения задним ходом, а также для отсоединения двигателя от трансмиссии при работе двигателя на холостом ходу.

Коробка переключения передач Шевроле Ланос — механическая, двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Синхронизатор КПП служит для выравнивания угловых скоростей вала и свободно вращающейся на нем шестерни за счет трения между коническими поверхностями блокирующего кольца синхронизатора и шестерни. Передача включится только после выравнивания скоростей.

Главная передача КПП Шевроле Ланос предназначена для увеличения крутящего момента двигателя и его передачи к ведущим колесам. От величины передаточного отношения главной передачи зависят не только тягово-скоростные свойства автомобиля, но и расход топлива.

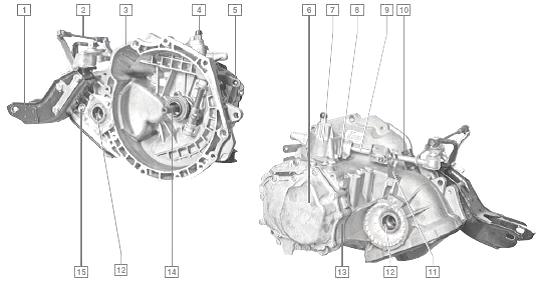

Рис.23. Механическая коробка передач МКПП Шевроле Ланос

1 — кронштейн задней опоры силового агрегата; 2 — тяга механизма переключения; 3 — картер коробки передач; 4 — сапун (пробка заливного отверстия); 5 — рычаг вала привода выключения сцепления; 6 — задняя крышка; 7 — крышка механизма переключения передач; 8 — заглушка отверстия для регулировки привода управления; 9 — вал механизма переключения передач КПП Chevrolet Lanos; 10 — датчик скорости; 11 — держатель отводящего шланга радиатора отопителя; 12 — сальник привода переднего колеса; 13 — промежуточный картер; 14 — первичный вал; 15 — пробка контрольного отверстия уровня масла

Перед тем, как приступать к проверке технического состояния КПП Шевроле Ланос, проверяем уровень масла в коробке передач. В коробке, эксплуатирующейся с заниженным уровнем масла в картере, происходит интенсивный износ деталей и в скором времени возможен выход ее из строя.

На смотровой яме или эстакаде, осматриваем коробку переключения передач Шевроле Ланос со всех сторон, убеждаемся в отсутствии утечек масла:

- Из под крышки дифференциала. Если имеются следы подтекания - необходимо заменить прокладку крышки.

- В местах соединения МКПП Шевроле Ланос с внутренними шарнирами приводов. Наличие следов подтека в этих местах говорит о необходимости замены сальников приводов передних колес.

- В нижней части стыка картера сцепления и блока цилиндров двигателя. Наличие следов подтеканий масла говорит о необходимости замены сальника первичного вала коробки передач или уплотнительного кольца корпуса рабочего цилиндра сцепления.

- На штоке механизма переключения передач. Если имеются следы подтекания - необходимо заменить сальник штока.

Убеждаемся и исправности и правильной регулировке механизмов выключения сцепления и переключения передач. Для этого, нажав педаль сцепления, включаем по очереди все передачи, проверяем легкость и четкость их включения и выключения. При необходимости регулируем механизм переключения передач и механизм выключения сцепления.

Устанавливаем рычаг переключения передач в нейтральное положение и запускаем двигатель. Нажав несколько раз педаль сцепления прислушиваемся к звуку работы подшипников коробки переключения передач Шевроле Ланос. Он появляется в момент отпускания педали сцепления и исчезает при ее нажатии.

Громкий шум подшипников свидетельствует об их износе и необходимости разборки коробки передач и ее ремонта. Проверяем работу коробки передач в движении. Убеждаемся в отсутствии хруста, стуков и других посторонних звуков при работе коробки.

Проверяем работу синхронизаторов МКПП Chevrolet Lanos, для этого, двигаясь сначала с разгоном, а потом с замедлением, переключаем передачи с повышением, а затем с понижением.

Передачи должны переключаться четко и без хруста, а также не должно происходить самопроизвольного выключения передач при изменении нагрузки.

Уровень масла в коробке переключения передач Шевроле Ланос проверяем при техническом обслуживании автомобиля согласно регламенту технического обслуживания, а также при подозрении на утечку масла из коробки.

Проверку проводим при неработающем двигателе после стоянки не менее 15 минут. В коробке передач используется масло вязкостью SAE 80W (для эксплуатации при особо низких температурах - 75W). Объем масла в коробке передач составляет 1,8 л.

Замена масла в коробке передач Шевроле Ланос в процессе эксплуатации не предусмотрена производителем. Однако необходимость слива масла и последующей его замены может возникнуть, например, при снятии коробки передач для ее ремонта.

Привод механизма переключения передач КПП Шевроле Ланос

Выполнение операции по снятию и ремонту необходимы при снятии коробки передач Шевроле Ланос, а также при необходимости замены пластиковых втулок привода механизма при их износе.

- Включаем нейтральную передачу.

- Помечаем взаимное положение тяги и привода механизма переключения передач (если не планируется замена рычага привода) и выворачиваем стяжной болт хомута.

- Отсоединяем тягу от привода и снимаем стяжной хомут.

- Снимаем пружинный зажим оси механизма переключения передач.

- Извлекаем ось.

- Отсоединяем привод от механизма переключения передач.

- Поворачиваем фиксатор оси привода.

- Извлекаем фиксатор оси привода вместе с осью, потянув его вверх.

- Снимаем привод механизма переключения передач МКПП Шевроле Ланос.

Дальнейшие операции необходимы для ремонта привода механизма переключения. При этом выполняйте только те операции, которые необходимы для замены изношенных или поврежденных элементов непосредственно в Вашем случае.

- Для замены тяги привода переключения передач, подцепив отверткой раскрываем фиксатор и отсоединяем тягу от шарового шарнира.

- Аналогично отсоединяем второй конец тяги.

- Снимаем уплотнительные кольца тяги.

- Для замены втулок рычагов тяги привода и механизма переключения передач МКПП Chevrolet Lanos съемником разжимаем и снимаем стопорное кольцо.

- Снимаем рычаг тяги привода.

- Извлекаем пластмассовую втулку.

- При необходимости смимаем с нее уплотнительное кольцо.

- Снимаем защитный элемент втулки рычага.

- Для замены втулки промежуточного рычага извлекаем ее из рычага.

- При необходимости смимаем нижнее и верхнее уплотнительные кольца.

- Устанавливаем детали в обратной последовательности.

Регулировка рычага привода переключения передач КПП Шевроле Ланос

Peгулировка необходима после замены рычага привода МКПП Шевроле Ланос, а также при нечетком включении передач.

- Включаем нейтральную передачу.

- Ослабляем стяжной хомут штока рычага и привода механизма переключения передач.

- Поворачиваем до упора шток механизма переключения передач по часовой стрелке и утапливаем фиксатор.

- Поднимаем вверх чехол рычага переключения передач.

- Перемешаем рычаг влево до упора (не поднимая вверх кольцо блокировки включения задней передачи) и вставляем штифт диаметром 5 мм.

- Штифт должен пройти через отверстия в рычаге и его корпусе.

- Затягиваем стяжной хомут штока рычага и привода механизма переключении передач.

- Извлекаем штифт и фиксатор на корпусе механизма переключения передач.

- Проверяем легкость переключения передач, при необходимости повторяем регулировку.

Замена сальника штока механизма переключения КПП Шевроле Ланос

Необходимость выполнение данной операции должна быть определена в ходе проверки технического состояния коробки передач Шевроле Ланос.

- Включаем нейтральную передачу.

- Отсоединяем привод механизма переключения передач от штока механизма переключения передач.

- Отворачиваем четыре болта крепления корпуса механизма переключения передач.

- Потянув вверх, снимаем механизм переключения передач и его уплотнительную прокладку.

- Зажимаем корпус механизма переключения в тиски через мягкие проставки.

- Под втулку механизма переключения передач подкладываем деревянный брусок так, чтобы штифт шарового шарнира штока был перпендикулярен плоскости разъема корпуса механизма переключения передач.

- Выбиваем штифт из механизма переключения передач МКПП Шевроле Ланос.

- Извлекаем шаровой шарнир.

- Извлекаем штифт.

- Запрессовываем сальник.

- Вставляем шаровой шарнир и шток механизма переключения передач КПП Chevrolet Lanos таким образом, чтобы плоская поверхность штока была направлена внутрь корпуса.

- Устанавливаем штифт.

- Извлекаем деревянный брусок.

- Устанавливаем новую прокладку корпуса механизма переключения передач.

- Устанавливаем механизм переключения передач. При этом следим за тем, чтобы рычаг совместился с пазами вилок.

Замена сальника первичного вала МКПП Шевроле Ланос

Сальник первичного вала коробки передач Шевроле Ланос установлен в корпусе рабочего цилиндра сцепления. При износе сальника первичного вала масло из коробки передач попадает в картер сцепления.

При этом могут замасливаться диски сцепления. Первым признаком неисправности являются подтеки масла в нижней части стыка картера сцепления и блока цилиндров.

Однако окончательно о неисправности сальника можно судить только после снятия МКПП Шевроле Ланос, при этом целесообразно проверить рабочий цилиндр сцепления и выжимной подшипник и в случае выявления их неисправности заменить сальник в сборе с рабочим цилиндром выключения сцепления.

Последовательность замены сальника первичного вала КПП Шевроле Ланос:

- Снимаем рабочий цилиндр выключения сцепления.

- При помощи шлицевой отвертки извлекаем сальник первичного вала коробки передач.

- Смазываем рабочую кромку нового сальника трансмиссионным маслом и запрессовываем его.

- Устанавливаем остальные детали в обратной последовательности.

Снятие и установка КПП Шевроле Ланос

Снятие коробки передач Шевроле Ланос необходимо для ее ремонта или замены деталей привода выключения сцепления.

- Снимаем аккумуляторную батарею.

- Снимаем площадку аккумуляторной батареи.

- Отсоединяем колодки жгутов проводов от выключателя фонарей заднего хода и датчика скорости автомобиля.

- Снимаем привод механизма переключения передач.

- Извлекаем фиксатор корпуса прокачного штуцера гидропривода выключения сцепления.

- Снимаем корпус прокачного штуцера гидропривода выключения сцепления и заглушаем трубку рабочего цилиндра выключения сцепления (для этой цели отлично подходит транспортные заглушки штуцеров топливного фильтра).

- Снимаем левый грязезащитный щиток моторного отсека.

- Сливаем масло из коробки передач Chevrolet Lanos.

- Снимаем приводы передних колес.

- Снимаем стартер.

- Устанавливаем под двигатель регулируемый упор.

- Отворачиваем три болта крепления кронштейна МКПП Шевроле Ланос и один болт крепления нижней штанги к кронштейну и снимаем кронштейн.

- Отсоединяем от левой опоры силового агрегата кронштейн коробки передач.

- Отворачиваем три болта крепления кронштейна к коробке передач.

- Отворачиваем два болта крепления патрубка водяного насоса и отводим патрубок вверх.

- Демонтируем три верхних болта КПП Шевроле Ланос к блоку цилиндров двигателя.

- После откручивания заднего верхнего болта, отводим в сторону кронштейн крепления жгута проводов.

- Дальнейшую работу выполняем с помощником или устанавливаем под коробку передач регулируемый упор.

- Отворачиваем два передних болта крепления коробки передач к блоку цилиндров двигателя, а также - два передних и один нижний болты крепления коробки передач к поддону картера двигателя.

- Отворачиваем задний болт крепления коробки передач к блоку цилиндров двигателя, а также - задний болт крепления коробки передач к поддону картера двигателя.

- Максимально отводим КПП Шевроле Ланос отдвигателя к левому ланжерону и аккуратно опускаем ее.

- Наносим пластичную смазку на шлицы первичного вала коробки.

- Устанавливаем коробку передач в обратной последовательности.

- Прокачиваем гидропривод выключения сцепления.
