Комплектующие детали систем бензинового двигателя Форд Транзит

Система смазки бензинового двигателя Форд Транзит

Снятие поддона двигателя Форд Транзит

Поднимите автомобиль и подставьте под него опоры.

Слейте моторное масло, выкрутив сливную пробку в поддоне.

Вкрутите сливную пробку. Открутите болты крепления поддона и снимите его.

Установка проводится в порядке, обратном снятию. Момент затяжки болтов крепления поддона - 12 Нм.

Масляный насос бензинового двигателя Форд Транзит

Установите коленчатый вал в НМТ. Снимите переднюю крышку двигателя.

Ослабьте и заблокируйте натяжитель цепи привода масляного насоса, переместив собачку в направлении стрелки 1 и вставив блокировочный палец 2.

Снимите натяжитель цепи привода масляного насоса.

Снимите направляющие рычаг цепи привода масляного насоса и саму цепь.

Снимите шкив масляного насоса. Снимите масляный насос Форд Транзит.

Установка проводится в порядке, обратном снятию. Момент затяжки болтов крепления масляного насоса -10 Нм. Проверьте совмещение шкивов уравновешивающих валов.

Система охлаждения бензинового двигателя Форд Транзит

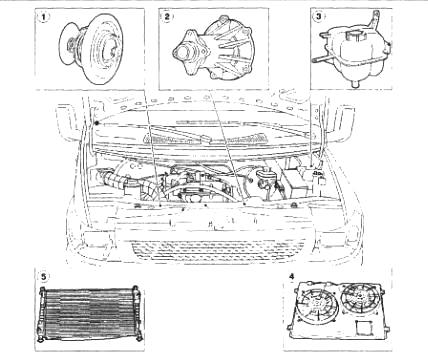

Рис. 204. Расположение элементов системы охлаждения бензиновых двигателей Форд Транзит 2.3 л

1 - Термостат; 2 - Насос системы охлаждения; 3 - Расширительный бачок; 4 - Вентиляторы; 5 – Радиатор

Снятие и установка термостата Форд Транзит

Слейте охлаждающую жидкость. Открутите болты крепления крышки корпуса термостата.

Снимите термостат и отсоедините уплотнительное кольцо.

Установка проводится в порядке, обратном снятию.

Снятие и установка насоса системы охлаждения двигателя Форд Транзит

Отсоедините отрицательный провод от батареи. Слейте охлаждающую жидкость.

Ослабьте болты крепления шкива насоса системы охлаждения Ford Transit.

Снимите ремень привода вспомогательного оборудования.

Снимите шкив насоса системы охлаждения. Открутите болты крепления и снимите насос системы охлаждения.

Установка проводится в порядке, обратном снятию.

Снятие и установка радиатора Форд Транзит

Слейте охлаждающую жидкость. Снимите вентилятор и кожух вентилятора.

С помощью специального приспособления отсоедините верхний патрубок от радиатора.

С помощью специального приспособления отсоедините патрубок от расширительного бачка к радиатору.

С помощью проволоки закрепите радиатор Форд Транзит.

Поднимите автомобиль и подставьте под него опоры.

Отсоедините разъем проводки от сигнала. Снимите сигнал и кронштейн его крепления.

Открутите болт крепления нижнего опорного кронштейна радиатора.

Открутите болты крепления правого опорного кронштейна радиатора Ford Transit.

Открутите болты крепления левого опорного кронштейна радиатора.

Опустите автомобиль. Обрежьте проволоку крепления радиатора и снимите его.

Снимите резиновые подушки с радиатора. Установка проводится в порядке, обратном снятию.

Снятие и установка вентилятора и кожуха вентилятора двигателя Форд Транзит

Отсоедините отрицательный провод от батареи.

Отсоедините разъем проводки электродвигателя вентилятора Ford Transit.

Открутите правую гайку крепления кожуха вентилятора. Открутите левую гайку крепления кожуха вентилятора.

Извлеките кожух вентилятора вместе с вентилятором в сборе.

Установка проводится в порядке, обратном снятию.

Топливная система бензинового двигателя Форд Транзит

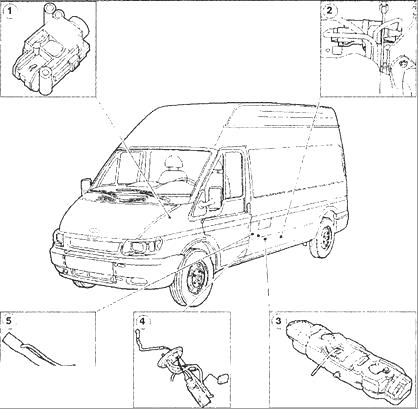

Рис.205. Расположение элементов топливной системы Форд Транзит

1 - Инерционный выключатель; 2 - Топливный фильтр; 3 - Топливный бак; 4 - Топливный насос; 5 - Заливная трубка.

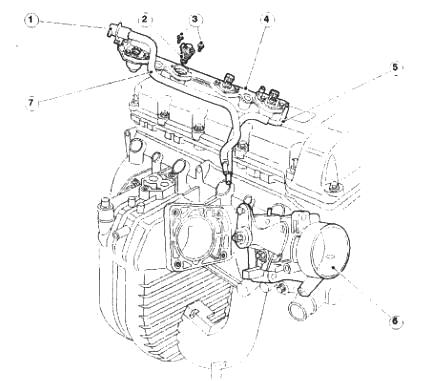

Рис. 206. Элементы системы подачи и впрыска топлива двигателя Форд Транзит

1 - Регулятор давления топлива; 2 - Форсунка; 3 - Болт крепления форсунки, 4 - Топливная рейка; 5 - Нагнетающий топливопровод; 6 - Корпус дроссельной заслонки; 7 - Сливной топливопровод

Снятие и установка корпуса дроссельной заслонки Форд Транзит

Отсоедините воздуховод от воздушного фильтра.

Отсоедините трос акселератора от корпуса дроссельной заслонки Ford Transit.

Отсоедините кронштейн троса акселератора от корпуса дроссельной заслонки и закрепите его сбоку.

Отсоедините вакуумную трубку от корпуса дроссельной заслонки Форд Транзит.

Открутите болты крепления корпуса дроссельной заслонки.

Отсоедините разъем проводки от корпуса дроссельной заслонки и снимите его.

Снятие и установка топливной рейки Форд Транзит

Уменьшите давление в топливной системе. Отсоедините отрицательный провод от батареи.

Снимите корпус дроссельной заслонки.

Отсоедините разъем жгута проводки двигателя Форд Транзит.

Отсоедините разъемы проводки от форсунок.

Снимите кронштейн крепления нагнетающего и сливного топливопроводов.

Отсоедините нагнетающий сливной топливопроводы.

Снимите топливную рейку. Отсоедините форсунки №1,2 3.

Отсоедините регулятор давления топлива. Отсоедините форсунку № 4.

Ремень привода вспомогательного оборудования Форд Транзит

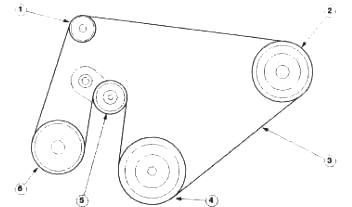

Рис. 207. Ремень привода вспомогательного оборудования на автомобилях Форд Транзит с кондиционером

1 - Шкив генератора; 2 - Шкив насоса системы охлаждения; 3 - Ремень; 4 - Шкив компрессора кондиционера; 5 - Шкив коленчатого вала; 6 – Натяжной ролик; 7 - Шкив насоса усилителя рулевого привода.

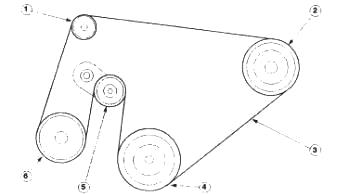

Рис. 208. Ремень привода вспомогательного оборудования на автомобилях Форд Транзит без кондиционера

1 - Шкив генератора; 2 - Шкив насоса системы охлаждения; 3 - Ремень; 4 - Шкив коленчатого вала; 5 - Натяжной ролик; 6 - Шкив насоса усилителя рулевого привода.

Система запуска бензинового двигателя Форд Транзит

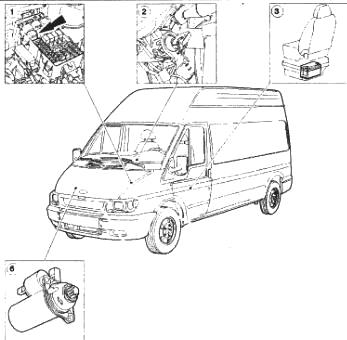

Рис. 209. Расположение элементов системы запуска Форд Транзит

1 - Реле стартера; 2 - Выключатель зажигания; 3 - Батарея; 6 - Стартер.

Снятие и установка стартера двигателя Форд Транзит

Отсоедините отрицательный провод от батареи. Поднимите автомобиль и подставьте под него опоры.

Отсоедините провод от втягивающего реле стартера. Отсоедините провод от втягивающего реле стартера.

Отсоедините провод соединения на «массу». Открутите болты крепления и снимите стартер.

Установка проводится в порядке, обратном снятию.

Система зажигания бензинового двигателя Форд Транзит

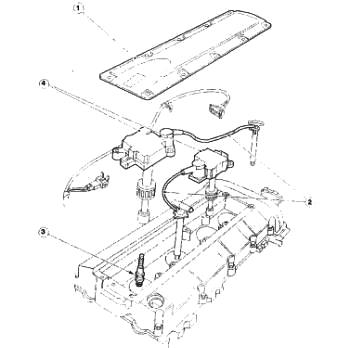

Рис. 210. Расположение элементов системы зажигания Форд Транзит

1 - Крышка свечей зажигания; 2 - Высоковольтные провода; 3 – Свечи зажигания; 4 - Катушки зажигания.

Снятие и установка катушки зажигания Форд Транзит

Извлеките масляный щуп. Снимите крышку свечей зажигания.

Отсоедините разъем проводки - катушки зажигания.

Отсоедините высоковольтные провода от катушки зажигания. Снимите катушку зажигания.

Система рециркуляции отработавших газов (egr) двигателя Форд Транзит

Расположение элементов системы рециркуляции отработавших газов показано на рис. 211. Расположение электромагнитного клапана системы EGR показано на рис. 212.

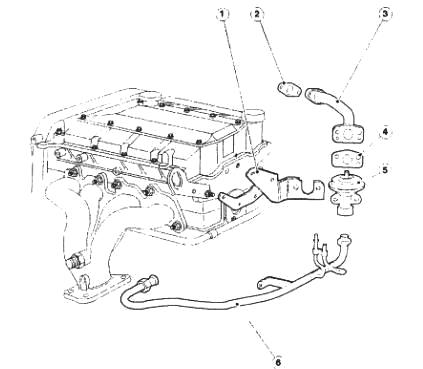

Рис. 211. Расположение элементов системы рециркуляции отработавших газов Форд Транзит

1 - Опорный кронштейн клапана EGR; 2,4- Прокладки; 3,6- Трубки; 5 - Клапан EGR Ford Transit.

Рис. 212. Расположение электромагнитного клапана системы EGR Форд Транзит

Снятие и установка клапана продувки угольного фильтра Форд Транзит

Отсоедините воздуховод от фильтра. Отсоедините разъем проводки от клапана продувки угольного фильтра.

Отсоедините вакуумные трубки от клапана продувки угольного фильтра.

Открутите гайки крепления клапана продувки угольного фильтра.

Отсоедините топливопроводы и снимите клапан продувки угольного фильтра.

Система управления бензиновым двигателем Форд Транзит

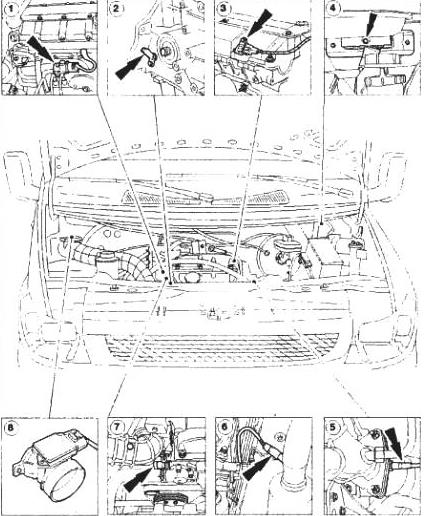

Рис. 213. Расположение элементов системы управления двигателем Форд Транзит

1 - Клапан холостого хода; 2 - Датчик положения коленчатого вала; 3 - Датчик положения распределительного вала; 4 - Блок управления двигателем Ford Transit; 5 - Датчик кислорода (перед катализатором); 6 - Датчик кислорода (после катализатора); 7 - Датчик температуры охлаждающей жидкости; 8 - Расходомер воздуха.

Снятие и установка блока управления двигателем Форд Транзит

Отсоедините отрицательный провод от батареи. Отсоедините расширительный бачок и закрепите его сбоку.

Отсоедините разъем проводки от блока управления двигателем. Выкрутите болты крепления блока управления двигателем.

Снимите крепежную плиту блока управления двигателем. Снимите блок управления двигателем.

Система выпуска отработавших газов Форд Транзит

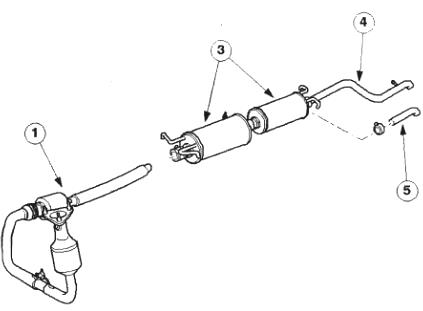

Рис. 214. Элементы системы выпуска отработавших газов на автомобилях Форд Транзит с системой EGR

1 - Катализатор. 3 - Глушители; 4, 5 - Выпускная трубка.

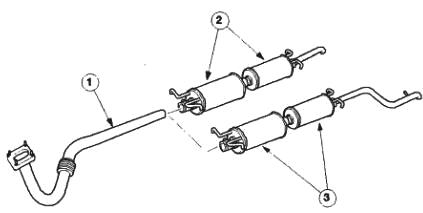

Рис. 215. Элементы системы выпуска отработавших газов на автомобилях Ford Transit без системы EGR

1 - Выпускная труба; 2, 3 - Глушители.
