Компоненты привода сцепления Форд Транзит

Удаление воздуха из гидропривода сцепления автомобиля Форд Транзит

Автомобили Форд Транзит с задним приводом

Снимите крышку с бачка с тормозной жидкостью. С помощью шприца извлеките тормозную жидкость до отметки MIN на бачке. Поднимите автомобиль и подставьте под него опоры.

Снимите крышку со штуцера на рабочем цилиндре сцепления.

Установите фиксатор нагнетающего трубопровода рабочего цилиндра сцепления Форд Транзит, как показано на рисунке. Переместите нагнетающий трубопровод рабочего цилиндра сцепления в направлении стрелки.

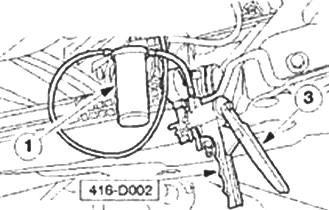

Установите специальное приспособление для удаления воздуха из гидропривода. Залейте в резервуар 1 примерно 100 мл новой тормозной жидкости, присоедините трубку 2 от резервуара к штуцеру на рабочем цилиндре сцепления и закачайте с помощью насоса 3 примерно 80 мл жидкости в гидропривод сцепления Форд Транзит.

Снимите специальное приспособление для удаления воздуха из гидропривода.

Переместите нагнетающий трубопровод рабочего цилиндра сцепления Форд Транзит в направлении стрелки.

Установите фиксатор нагнетающего трубопровода рабочего цилиндра сцепления.

Установите крышку на штуцер на рабочем цилиндре сцепления. Опустите автомобиль. Проверьте уровень тормозной жидкости в бачке. Закрутите крышку бачка с тормозной жидкостью

Автомобили Форд Транзит с передним приводом

Снимите крышку с бачка с тормозной жидкостью. С помощью шприца извлеките тормозную жидкость до отметки MIN на бачке. Снимите крышку со штуцера на рабочем цилиндре сцепления.

Установите специальное приспособление для удаления воздуха из гидропривода.

Залейте в резервуар 1 примерно 100 мл новой тормозной жидкости, присоедините трубку 2 от резервуара к штуцеру на рабочем цилиндре сцепления Форд Транзит.

Извлеките фиксатор в направлении стрелки 1 и переместите нагнетающий трубопровод 2 рабочего цилиндра сцепления в направлении стрелки.

С помощью насоса прокачайте гидропривод сцепления Ford Transit, закачав внутрь примерно 60 мл жидкости.

Переместите нагнетающий трубопровод рабочего цилиндра сцепления Форд Транзит в направлении стрелки 1 и фиксатор нагнетающего трубопровода рабочего цилиндра сцепления в направлении стрелки 2.



Снимите специальное приспособление для удаления воздуха из гидропривода. Установите крышку на штуцер на рабочем цилиндре сцепления.

Опустите автомобиль. Проверьте уровень тормозной жидкости в бачке. Закрутите крышку бачка с тормозной жидкостью.

Удаление воздуха из системы сцепления автомобиля Форд Транзит для 6-ступенчатой механической коробки передач в блоке с ведущим мостом ( КПП МТ-82)

Удалите тормозную жидкость из бачка гидропривода тормозов. Поднимите автомобиль и поставьте его на надежные опоры. Снимите пылезащитный колпачок ниппеля удаления воздуха рабочего цилиндра сцепления Форд Транзит.

Бачок специального инструмента следует расположить ниже ниппеля удаления воздуха.
Установите специальный инструмент. Налейте в бачок специального инструмента приблизительно 100 мл новой тормозной жидкости Super DOT 4.

Подсоедините шланг бачка к ниппелю удаления воздуха рабочего цилиндра сцепления Ford Transit.

Используя специальный инструмент, удалите воздух из системы сцепления. Заправьте в систему сцепления приблизительно 80 мл тормозной жидкости Super DOT 4.

Затяните ниппель выпуска воздуха. Снимите специальный инструмент. Для того чтобы удалить из системы любое небольшое количество остающегося в ней воздуха, несколько раз (максимум пять) выжмите педаль сцепления на полный ход.

Опустите автомобиль. Проверьте уровень жидкости в бачке гидропривода тормозов и при необходимости заправьте бачок тормозной жидкостью до отметки МАХ. Проверьте правильность работы системы управления сцеплением автомобиля Форд Транзит.

Запустите двигатель, выжмите педаль сцепления, подождите две секунды, затем аккуратно включите передачу заднего хода.

При наличии каких-либо необычных шумов или затруднений при включении передачи заднего хода повторите процедуру удаления воздуха из системы сцепления Ford Transit.

Загрязнение крышки бачка гидропривода тормозов не допускается. Установите крышку на бачок гидропривода тормозов.

Регулировка троса переключения передач автомобиля Форд Транзит

Поднимите автомобиль и подставьте под него опоры. Снимите крышку механизма переключения передач. Установите рычаги включения и выбора передач в нейтральное положение.



Снимите фиксаторы 1 и извлеките крепежные пластины 2 из корпусов.

С помощью вспомогательного болта М 10x30 заблокируйте рычаг переключения передач в нейтральном положении.


Заблокируйте тросы переключения передач, переместив крепежные пластины 2 внутрь до упора и вставив фиксаторы 1.

Выкрутите болт.

Установите крышку механизма переключения передач Форд Транзит.

Опустите автомобиль

Органы управления сцеплением автомобиля Форд Транзит с коробкой передач МТ-75




1. Питающий трубопровод главного цилиндра сцепления, 2. Главный цилиндр сцепления, 3. Магистраль сцепления высокого давления, 4. Рабочий цилиндр сцепления, 5. Подшипник выключения сцепления, 6. Рычаг выключения сцепления

Для автомобилей Форд Транзит с 6-ступенчатой МКПП

Снимите крышку консоли переключения передач. Используя специальный инструмент. Заблокируйте рычаг переключения передач в положении 1-й/2-й передачи.

Переключите рычаг на 2-ю передачу. Заблокируйте регулятор троса выбора передач Форд Транзит. Установите крышку консоли переключения передач.

Привод сцепления автомобиля Форд Транзит

Элементы привода сцепления автомобилей с задним приводом показаны на рис. 62, автомобилей с передним приводом - на рис. 63.

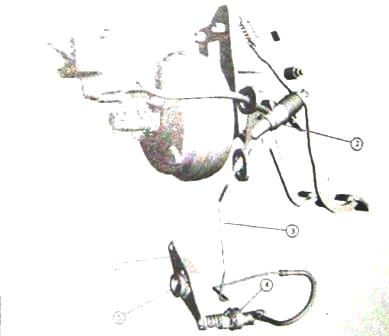

Рис.62. Элементы привода сцепления автомобилей Форд Транзит с задним приводом

1 - Бачок с тормозной жидкостью; 2 - Педаль сцепления; 3, 7 - Нагнетающий трубопровод; 4 - Главный цилиндр сцепления; 5 - Шайба; 6 - Рабочий цилиндр сцепления; 8 – Рычаг выключения сцепления; 9 - Подшипник выключения сцепления; 10 - Нажимной диск сцепления.

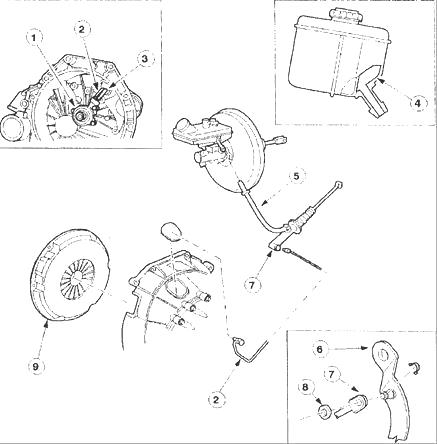

Рис. 63. Элементы привода сцепления автомобилей Форд Транзит с передним приводом

1 - Рабочий цилиндр сцепления; 2, 5 - Нагнетающий трубопровод; 3 - Трубка для удаления воздуха; 4 - Бачок с тормозной жидкостью; 6 - Педаль сцепления; 7 - Главный цилиндр сцепления; 8 - Шайба; 9 - Нажимной диск сцепления.

Снятие и установка главного цилиндра сцепления Форд Транзит

Отсоедините нагнетающий трубопровод от главного цилиндра сцепления Ford Transit. Отцепите фиксатор и отсоедините трубку от главного цилиндра сцепления.

Отсоедините главный цилиндр сцепления Форд Транзит от перегородки моторного отсека, прокрутив его на 90".

Отсоедините шток привода главного цилиндра от педали сцепления. Снимите главный цилиндр сцепления. Установка проводится в порядке, обратном снятию.

Снятие и установка рабочего цилиндра сцепления Форд Транзит

Автомобили Ford Transit с задним приводом

Поднимите автомобиль и подставьте под него опоры. Отсоедините нагнетающий трубопровод от рабочего цилиндра сцепления Форд Транзит. Снимите рабочий цилиндр сцепления.

Автомобили Ford Transit с передним приводом

Снимите коробку передач. Протрите первичный вал сухой тряпкой. Снимите рабочий цилиндр сцепления Форд Транзит вместе с подшипником выключения сцепления.

Нанесите герметик на сопрягаемые поверхности рабочего цилиндра сцепления в сборе с подшипником выключения сцепления и картера коробки передач в блоке с ведущим мостом.

Не наносите смазку на любой участок рабочего цилиндра сцепления.

Установите новый рабочий цилиндр сцепления Форд Транзит в сборе с подшипником выключения сцепления.

Установите рабочий цилиндр сцепления в сборе с подшипником выключения сцепления.

Подсоедините чехол. Нанесите на шлицы первичного вала тонкий слой высокотемпературной смазки. Установите коробку передач в блоке с ведущим мостом.

Сцепление автомобиля Форд Транзит с МКПП МТ82

В соответствии со стандартом Ford Transit оснащается 6-ступенчатой механической коробкой переключения передач (МТ82) с саморегулируемым сцеплением. С учетом высокого передаваемого крутящего момента сцепление было усилено.

Наружный диаметр сцепления по сравнению с 5-ступенчатой МКПП (МТ-75) был увеличен на 8 мм и доведен до 258 мм.

Для 6-ступенчатой механической коробки переключения передач (МТ82) гидравлический привод сцепления был модернизирован. В отличие от 5-ступенчатой МКПП (МТ-75) автомобиля Форд Транзит рабочий цилиндр сцепления встроен в картер сцепления.

Гидравлический привод сцепления Ford Transit - саморегулируемый. Не заменяйте рабочий цилиндр сцепления после замены сцепления.

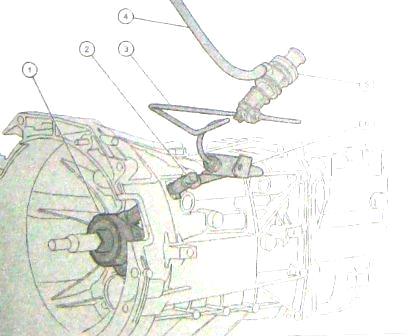

Управление сцеплением автомобиля Форд Транзит с КПП МТ-82



1. Рабочий цилиндр сцепления, 2. Ниппель выпуска воздуха, 3. Гидравлический трубопровод, 4. Питающий трубопровод главного цилиндра сцепления, 5. Главный цилиндр сцепления, 6. Держатель гидравлической магистрали

Главный цилиндр сцепления Форд Транзит с МКПП МТ82 - снятие и установка

Удалите тормозную жидкость из бачка гидропривода тормозов. Дайте жидкости возможность стечь в подходящую емкость.

Закройте питающий шланг главного цилиндра сцепления Ford Transit, чтобы предотвратить вытекание рабочей жидкости или проникновение грязи.

Отсоедините питающую магистраль главного цилиндра сцепления от бачка гидропривода тормозов и магистраль высокого давления от главного цилиндра сцепления. Отсоедините толкатель главного цилиндра сцепления Форд Транзит от педали сцепления.

Снимите шайбу и зажим. Снимите главный цилиндр сцепления. Выверните болты. Сдвиньте главный цилиндр сцепления с элементов крепления на коробке педали сцепления.
