Компоненты системы рулевого управления Форд Фьюжен

На автомобили Форд Фьюжен устанавливают рулевое управление с механизмом (рис.20) типа рулевая рейка, оснащенным гидравлическим усилителем, и с травмобезопасной рулевой колонкой, регулируемой по углу наклона.

Рулевой привод состоит из двух рулевых тяг, соединенных шаровыми шарнирами с рычагами поворотных кулаков передней подвески.

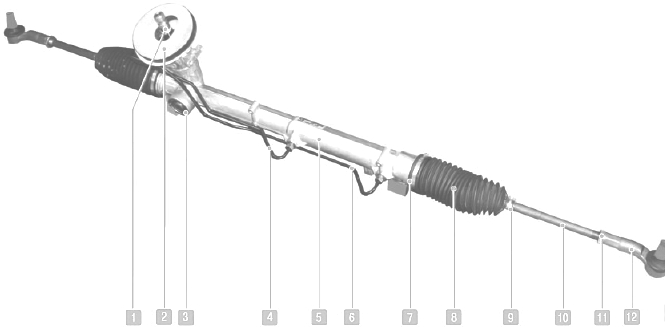

Рис.20. Механизм рулевой рейки Форд Фьюжен с гидроусилителем

1 – вал рулевого управления; 2 – уплотнитель; 3 – регулировочная гайка; 4, 6 – трубопроводы; 5 – картер механизма рулевой рейки Ford Fusion; 7, 9 – хомуты чехла; 8 – защитный чехол; 10 – рулевая тяга; 11 – контргайка; 12 – наконечник рулевой тяги

Давление рабочей жидкости в гидроусилителе руля Форд Фьюжен создается насосом лопастного типа, который установлен на двигателе и приводится во вращение поликлиновым ремнем.

При отказе усилителя рулевого управления возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Рулевая рейка Форд Фьюжен установлена в подкапотном пространстве и закреплен болтами на поперечине передней подвески.

Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса.

На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла и стекла двери задка, объединенные в блок подрулевых переключателей.

Осмотр и проверка рулевого управления Форд Фьюжн

Регулярно проверяйте состояние рулевого управления, так как от него зависит безопасность движения. При осмотре рулевого управления особоевнимание обращайте на состояние защитных чехлов и резьбовых соединений.

Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы рулевой рейки Форд Фьюжен обязательно замените, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

Проверьте состояние шлангов и трубопроводов, соединяющих насос гидроусилителя рулевого управления, бачок и рулевую рейку.

Проверьте расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси. В противном случае определите причину неисправности и устраните ее.

Поворачивая рулевое колесо от упора до упора, проверьте визуально и на слух:

– надежность крепления рулевой рейки и рулевого колеса Форд Фьюжен;

– отсутствие зазора во втулках рулевых тяг и шаровых шарнирах наконечников рулевых тяг;

– надежность затяжки и стопорения шарниров рулевых тяг и гаек пальцев шаровых шарниров;

– отсутствие заедания и помех, препятствующих повороту рулевого колеса Ford Fusion.

Проверьте состояние защитных чехлов наконечников рулевых тяг. Замените порванные, потрескавшиеся или потерявшие эластичность чехлы.

Резко поворачивая рулевое колесо в обоих направлениях, проверьте визуально и на слух крепление рулевого рулевой рейки. Перемещение механизма и стуки не допускаются.

Проверьте наличие люфтов в шаровых шарнирах наконечников рулевых тяг. Наконечники, шарниры которых имеют ощутимый люфт, замените.

Проверьте также надежность затяжки гаек пальцев шаровых шарниров наконечников рулевых тяг.

Проверьте состояние защитных чехлов рулевых тяг. Поврежденные чехлы обязательно замените.

При увеличенном свободном ходе рулевого колеса затрудняется управление автомобилем, так как он с опозданием реагирует на действия водителя.

Кроме того, увеличенный ход, который не удается устранить регулировкой рулевой рейки Форд Фьюжен, свидетельствует о неисправности рулевого управления (ослабление крепления рулевого механизма, рулевых тяг или износ их деталей).

Проверяйте люфт рулевого колеса на автомобиле, установленном на ровном нескользком покрытии. Люфт не должен превышать 5°.

Снятие и установка рулевой колонки Форд Фьюжен

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.

Снимите кожух рулевой колонки Форд Фьюжен.

Снимите подрулевые переключатели.

Снимите нижнюю накладку панели приборов.

Отожмите фиксатор и отсоедините колодку от спирального провода подушки безопасности.

Выверните винт, отожмите фиксаторы и снимите спиральный провод подушки безопасности.

Отсоедините колодку жгута проводов от транспондера иммобилизатора и от контактной группы выключателя зажигания.

В салоне автомобиля под панелью при боров выверните болт клеммового соединения рулевого вала с валом рулевой рейки и разъедините валы.

Отверните четыре гайки крепления и снимите рулевую колонку Форд Фьюжен.

Установите все снятые детали в порядке, обратном снятию.

Рулевые тяги Форд Фьюжен

Замена наконечника рулевой тяги

Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.

Ослабьте затяжку контргайки наконечника рулевой тяги.

Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака, удерживая палец от проворачивания.

Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного рычага.

Если наконечник рулевой тяги Форд Фьюжн снимают не для замены, навинтите на палец шарнира гайку, чтобы при выпрессовке съемником не испортить резьбу.

Отвинтите наконечник от рулевой тяги, подсчитывая количество оборотов, чтобы при установке нового наконечника по возможности не изменилось схождение колес.

Установите новый наконечник в порядке, обратном снятию, навинтив его на рулевую тягу.

Повторно измерьте длину свободной части резьбы рулевой тяги Форд Фьюжен. Эта длина должна соответствовать значению, измеренному ранее.

Если это не так, ослабьте контргайку и либо навинтите, либо свинтите наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.

Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.

Замена рулевой тяги Форд Фьюжен

Снимите с автомобиля поперечину передней подвески в сборе с рулевой рейкой.

Снимите наружные наконечники рулевых тяг, подсчитав количество оборотов, чтобы при обратной установке по возможности не нарушить углы установки колес.

Сожмите отогнутые ушки хомута, сдвиньте хомут по рулевой тяге Форд Фьюжен и снимите его.

Перекусите второй хомут крепления защитного чехла и снимите защитный чехол.

Аналогично снимите второй чехол.

Ключом отверните рулевую тягу автомобиля.

Аналогично отверните вторую рулевую тягу.

Установите детали в порядке, обратном снятию. Для того чтобы по возможности сохранить регулировку схождения колес, при сборке тяги навинтите наконечник на рулевую тягу Ford Fusion.

Удалите воздух из системы гидроусилителя рулевого управления.

Проверьте и при необходимости отрегулируйте углы установки передних колес.
