Техобслуживание тормозов автомобиля Форд Фьюжен

Замена тормозных колодок переднего колеса Форд Фьюжен

Проверяйте состояние тормозных колодок автомобиля Форд Фьюжен при каждом техническом обслуживании.

Тормозные колодки требуют замены при износе накладок, непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

Снимите переднее колесо.

Вставив большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, вдвиньте поршень в цилиндр.

Отверткой извлеките отогнутые концы пружинного фиксатора наружной тормозной колодки из отверстий суппорта и снимите фиксатор.

Подденьте отверткой и снимите крышки защитных втулок обоих направляющих пальцев.

Выверните нижний направляющий палец и извлеките его из отверстия направляющей тормозных колодок Ford Fusion.

Аналогично выверните и снимите второй направляющий палец.

Снимите суппорт вместе с внутренней тормозной колодкой Форд Фьюжен с направляющей колодок, проследив, чтобы не натягивался или не перекручивался тормозной шланг.

Снимите внутреннюю тормозную колодку, извлекая ее пружинный фиксатор из полости поршня.

Снимите наружную колодку, выводя ее из пазов направляющей.

Осмотрите пружинный фиксатор наружной колодки. Сильно деформированный или корродированный фиксатор замените.

Установите тормозные колодки переднего колеса в порядке, обратном снятию.

Для исключения самоотворачивания направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.

Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску.

Установите колесо.

Аналогично замените тормозные колодки тормозного механизма правого колеса.

Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

При каждой замене тормозных колодок Форд Фьюжен обязательно проверяйте состояние защитных пластмассовых втулок направляющих пальцев и свободу перемещения суппорта относительно направляющей тормозных колодок.

Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

Если защитные втулки направляющих пальцев повреждены или их крышки не фиксируются в отверстиях втулок, замените защитные втулки.

Замена суппорта в сборе с направляющей колодок Форд Фьюжен

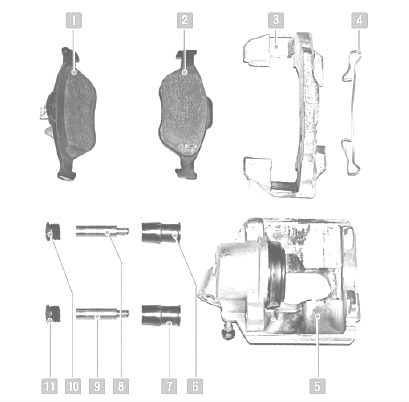

Рис. 25. Детали тормоза переднего колеса Форд Фьюжен

1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка Ford Fusion; 3 – направляющая колодок; 4 – пружинный фиксатор наружной колодки; 5 – суппорт; 6, 7 – защитные втулки; 8, 9 – направляющие пальцы; 10, 11 – крышки

Детали тормоза переднего колеса показаны на рис. 25.

Снимите колесо со стороны заменяемого суппорта.

Ослабьте затяжку нижнего наконечника тормозного шланга.

Выверните два болта крепления направляющей тормозных колодок к поворотному кулаку Форд Фьюжен и отсоедините суппорт от кулака.

Отсоедините суппорт от тормозного шланга, свинчивая его с наконечника шланга, и снимите суппорт в сборе с направляющей колодок. Подставьте емкость и слейте остатки тормозной жидкости из шланга и рабочего цилиндра суппорта.

Установите суппорт Форд Фьюжен в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы.

Наконечник тормозного шланга затяните полностью до установки суппорта на поворотный кулак. При установке суппорта проследите за тем, чтобы шланг не был перекручен.

После установки удалите воздух из гидропривода тормозов. Проверьте и при необходимости доведите до нормы уровень тормозной жидкости в бачке главного тормозного цилиндра.

Замена тормозного диска Форд Фьюжен

При наличии на рабочей поверхности тормозного диска Форд Фьюжен задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

В специализированных мастерских тормозной диск можно проточить и прошлифовать с обе их сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимого значения.

Минимально допустимая толщина тормозного диска переднего колеса равна 20 мм (23 мм для автомобиля с двигателем Duratec HE объемом 2,0 л).

Если толщина одного из дисков меньше указанной, замените оба диска. При замене тормозных дисков Ford Fusion обязательно замените тормозные колодки новым комплектом.

Снимите колесо со стороны заменяемого диска.

Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите его проволокой, не допуская скручивания или натяжения шланга.

Снимите тормозной диск Форд Фьюжен.

Аналогично снимите тормозной диск второго тормозного механизма.

Установите детали в порядке, обратном снятию.

Перед установкой тормозного диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

Смажьте привалочную поверхность ступицы и диска смазкой.

Снятие и установка тормозного барабана Форд Фьюжен

Тормозной барабан автомобиля Форд Фьюжен снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 204,3 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

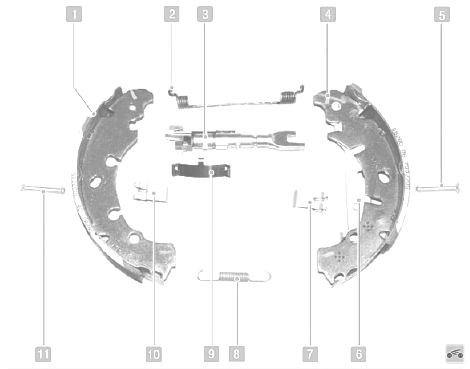

Рис. 26. Детали тормоза заднего колеса Форд Фьюжн барабанного типа

1 – передняя тормозная колодка; 2 – верхняя стяжная пружина; 3 – распорная планка с регулировочным устройством; 4 – задняя тормозная колодка Ford Fusion; 5, 11 – стойки прижимных скоб; 6 – рычаг привода стояночного тормоза; 7, 10 – прижимные скобы тормозных колодок; 8 – нижняя стяжная пружина; 9 – пружинный упор регулировочного устройства

Включите I передачу и установите упоры под передние колеса.

Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.

Ослабьте затяжку гайки ступицы.

С помощью зубила спрессуйте и снимите защитный колпак подшипника ступицы.

Отогните пластины стопорной шайбы гайки ступицы.

Окончательно отверните гайку ступицы и снимите стопорную шайбу.

Снимите тормозной барабан Форд Фьюжен.

Измерьте штангенциркулем диаметр рабочей поверхности. Если диаметр больше максимально допустимого значения, барабан подлежит замене.

Осмотрите рабочую поверхность тормозного барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана).

Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Аналогично снимите и проверьте второй тормозной барабан.

При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Приведите в исходное состояние регулятор зазоров.

Установите барабан в порядке, обратном снятию.

Отрегулируйте зазор между тормозными колодками и барабаном Форд Фьюжн, нажав несколько раз на педаль тормоза.

Установите колесо и декоративный колпак.

Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Тормозные колодки Форд Фьюжен рекомендуется заменять в следующих случаях:

– толщина фрикционных накладок меньше предельно допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка Ford Fusion непрочно соединена с основанием;

– образование на накладках глубоких борозд и сколов.

Колодки 1 и 4 (рис. 26) заменяйте одновременно в тормозах обоих задних колес.

Замена тормозных колодок дискового тормоза заднего колеса Форд Фьюжен

Установите под передние колеса противооткатные упоры. Поднимите автомобиль на подъемнике или установите на опоры.

Снимите заднее колесо.

Выключите стояночный тормоз.

Выведите тормозной шланг из опорного кронштейна.

Выверните направляющие пальцы 1 (рис. 26) суппорта.

Снимите суппорт 7.

Подвесьте суппорт во избежание разрыва шланга.

Снимите тормозные колодки, выведяих из пазов направляющей.

Установите тормозные колодки заднего дискового тормоза Форд Фьюжн в порядке, обратном снятию. Для исключения самоотворачивания направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.

Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску.

Установите колесо.

Снятие и установка дискового тормоза заднего колеса Форд Фьюжен

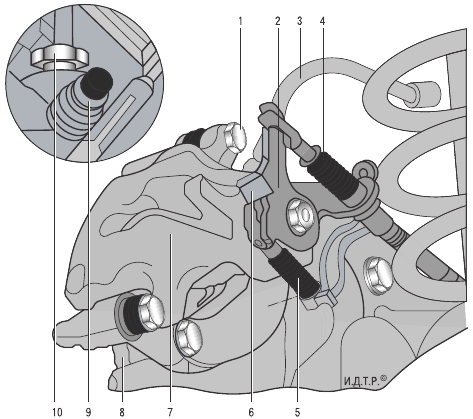

Рис. 27. Дисковый тормоз заднего колеса Форд Фьюжен

1 – направляющий палец; 2 – рычаг стояночного тормоза; 3 – гибкий тормозной шланг; 4 – трос стояночного тормоза; 5 – возвратная пружина стояночного тормоза; 6 – упор рычага стояночного тормоза; 7 – суппорт; 8 – тормозной диск Ford Fusion; 9 – клапан удаления воздуха; 10 – гайка наконечника тормозного шланга

Установите под передние колеса противооткатные упоры. Поднимите автомобиль на подъемнике или установите на подставки.

Снимите заднее колесо.

Выключите стояночный тормоз.

Отсоедините трос 4 (см. рис.27) стояночного тормоза от рычага 2 и кронштейна суппорта.

Отверните наконечник тормозного шланга от суппорта Форд Фьюжен.

Отверните два болта крепления направляющей к цапфе заднего колеса и снимите тормозной механизм в сборе.

Установите тормоз заднего колеса в порядке, обратном снятию. При установке суппорта проследите за тем, чтобы шланг не перекручивался.

После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов.

Замена тормозного диска заднего колеса Форд Фьюжен

Снимите механизм тормоза.

Снимите зажим крепления тормозного диска.

Снимите тормозной диск.

Установите тормозной диск заднего тормозного механизма Форд Фьюжен в порядке, обратном снятию.

Регулировка привода стояночного тормоза Форд Фьюжен

Стояночный тормоз (ручник) должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7–9 зубцов (щелчков) храпового устройства.

Проверьте правильность регулировки зазоров между тормозными колодками и тормозными барабанами задних колес.

Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза.

Если зазоры больше нормы, в тормозных механизмах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.

Вывесите заднюю часть автомобиля и установите ее на надежные опоры.

Снимите фиксирующую шайбу, опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса ручника Ford Fusion.

Извлеките резиновые заглушки контрольных отверстий из тормозных щитов.

Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса до момента начала перемещения какого либо из разжимных рычагов.

Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза Форд Фьюжен.

Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените и отрегулируйте привод стояночного тормоза.

Опустите автомобиль. Установите и затяните контргайку наконечника переднего троса.

Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

Замена задних тросов привода стояночного тормоза Форд Фьюжен

Задние тросы привода стояночного тормоза (ручника) Форд Фьюжн заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил тросов или их оболочек.

Полностью ослабьте натяжение переднего троса привода ручника, для чего отверните и снимите контргайку с резьбового наконечника троса, а регулировочную гайку отверните до самого конца наконечника, но не отворачивайте полностью.

Сдвиньте назад нижний наконечник троса в уравнителе и, повернув трос вниз, извлеките его наконечник из уравнителя. Сжав пассатижами фиксаторы передних упоров оболочек задних тросов, извлеките упоры из кронштейна на кузове.

Отогните упоры в соединительных муфтах задних тросов и, сдвинув наконечники вглубь муфт, отсоедините тросы от муфт.

Сожмите с помощью отвертки фиксаторы левого троса и извлеките трос из кронштейна на левом рычаге задней подвески.

Выньте резиновый держатель троса из скобы на нижнем рычаге из пластмассового кронштейна на панели пола и снимите трос.

Аналогичным способом снимите правый трос ручника Форд Фьюжен.

Для замены удлинителя заднего троса снимите тормозные колодки механизма.

Сожмите отверткой фиксаторы и извлеките держатели тросов из тормозных щитов.

Отогните упоры в соединительных муфтах задних тросов, сдвинув наконечники вглубь муфт, и отсоедините от муфт удлинители задних тросов.

Отсоедините наконечник удлинителя троса от разжимного рычага стояночного тормоза и, протолкнув держатель в отверстие щита тормоза, снимите удлинитель заднего троса.

Установите детали в порядке, обратном снятию.

Отрегулируйте привод стояночного тормоза.
