Двигатель ВАЗ-21114 автомобиля Лада Калина

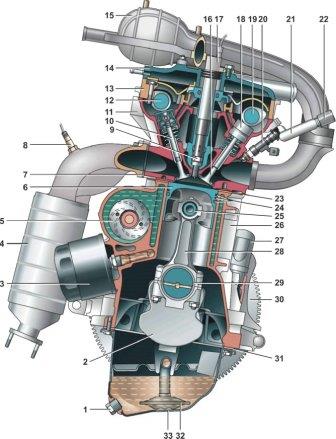

Рис.1. Поперечный разрез двигателя Лада Калина (ВАЗ-1118)

1 — пробка сливного отверстия поддона картера; 2 — коленчатый вал; 3 — масляный фильтр; 4 — каталитический коллектор; 5 — насос охлаждающей жидкости; 6 — поршень; 7 — прокладка каталитического коллектора; 8 — датчик концентрации кислорода; 9 — свеча зажигания; 10 — клапан выпускной; 11 — головка блока цилиндров; 12 — распределительный вал выпускных клапанов; 13 — корпус подшипников распределительных валов; 14 — крышка головки блока цилиндров; 15 — впускной модуль; 16 — впускной клапан; 17 — катушка зажигания; 18 — гидротолкатель; 19 — распределительный вал впускных клапанов; 20 — форсунка; 22 — диагностический штуцер топливной рампы; 21 — топливная рампа; 23 — прокладка головки блока цилиндров; 24 — поршневые кольца; 25 поршневой палец; 26 — блок цилиндров; 27 штуцер системы вентиляции картера; 28 — шатун; 29 — шатунные вкладыши; 30 —
маховик; 31 — прокладка поддона картера; 32 — маслозаборник; 33 — поддон картера двигателя

На автомобиле Лада Калина установлен двигатель ВАЗ-21114. Двигатель бензиновый, четырехтактный, четырехцилиндровый рядный двигатель с верхним расположением распределительных валов и жидкостным охлаждением. Объем двигателя 1,4 литра.

Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением.

В нижней части блока цилиндров двигателя ВАЗ-21114 автомобиля Лада Калина расположены пять опор коренных подшипников коленчатого вала.

Крышки коренных подшипников не взаимозаменяемы и имеют маркировку порядкового номера подшипника, начиная от шкива коленчатого вала.

В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки установлены сталеалюминиевые вкладыши коренных подшипников.

По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Переднее полукольцо — сталеалюминевое, заднее металлокерамическое, желтого цвета с обеих сторон. Двигатель Лада Калина (ВАЗ-1118) отличается от предыдущих моделей серийно выпускавшихся двигателей ВАЗ облегченной шатунно-поршневой группой.

Поршни с короткой юбкой, отлиты из алюминиевого сплава. В днище каждого поршня сделаны четыре небольшие выточки под тарелки клапанов, но они не предотвращают контакт клапана с поршнем при нарушении фаз газораспределения или обрыве ремня привода ГРМ.

На каждом поршне установлено два компрессионных и одно маслосъемное кольцо. Нижнее компрессионное кольцо скребкового типа с проточкой и острой кромкой на нижней плоскости. Внутрь маслосъемного кольца устанавливается пружинный расширитель.

Все кольца более тонкие, чем на предыдущих моделях двигателей, что призвано сократить внутренние потери двигателя на трение. Пальцы плавающего типа, фиксируются в поршнях двумя пружинными стопорными кольцами.

Шатуны - колотые. В верхней головке шатуна запрессована сталебронзовая втулка. Крышки шатунов не взаимозаменяемы и устанавливаются на шатун только в одном положении.

Снизу к блоку цилиндров крепится поддон картера. Система смазки двигателя ВАЗ-21114 автомобиля Лада Калина комбинированная под давлением и разбрызгиванием. Масляный насос шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала.

Через маслозаборник, насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля за количеством масла в поддоне установлен измерительный щуп — указатель уровня.

Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.

В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения.

Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.

В теле коленвала двигателя Лада Калина (ВАЗ-1118) просверлены каналы. По ним масло поступает к шатунным шейкам, смазывая их. В каналы коленчатого вала масло поступает из блока цилиндров через отверстия во вкладышах коренных подшипников и коренных шейках.

Технологические отверстия каналов закрыты стальными штампованными заглушками.

С левой стороны блока выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.

Сверху на блок цилиндров установлена алюминиевая головка. Соединение головки и блока цилиндров уплотнено металлической двухслойной прокладкой.

В головку блока цилиндров установлены два распределительных вала и шестнадцать клапанов.

Привод клапанов двигателя ВАЗ-21114 автомобиля Лада Калина осуществляется через толкатели, с гидрокомпенсаторами. Поэтому регулировка тепловых зазоров в приводе клапанов не требуется. Распределительные валы впускных и выпускных клапанов невзаимозаменяемые.

Опоры распределительных валов выполнены в головке, а их крышки объединены в корпус подшипников, устанавливаемый на головку. Сверху корпус подшипников закрыт крышкой головки блока с маслоотражателем и маслозаливной горловиной.

Для установки свечей зажигания сверху головки блока цилиндров выполнены цилиндрические углубления — свечные колодцы. В каждый колодец вставлена катушка зажигания. При этом высоковольтный вывод катушки надет на свечу зажигания.

Привод распределительных валов и насоса охлаждающей жидкости осуществляется зубчатым ремнем от коленчатого вала двигателя автомобиля Лада Калина.

Для направления движения ремня по шкивам установлен направляющий ролик, натяжение ремня осуществляется натяжным роликом с автоматическим натяжным устройством.

Ремень привода ГРМ закрыт пластмассовыми крышками. Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.

Ресивер и впускной трубопровод неразъемные, выполнены из пластмассы единым блоком. Выпускной коллектор — стальной, совмещен с каталитическим нейтрализатором. Его соединение с головкой уплотняется двухслойной металлической прокладкой.

Проверка уровня масла в двигателе ВАЗ-21114 автомобиля Лада Калина

Проверку уровня масла следует проводить через 10—15 минут после остановки двигателя.

- Вынимаем указатель уровня масла из направляющей трубки.

- Протираем указатель ветошью, удаляя с него масло, после чего вставляем его в трубку до упора.

- Вынимаем указатель. Уровень масла должен находиться в границах насечки, выполненной на конце указателя.

- Если уровень ниже допустимого уровня, доливаем масло.

- По окончании проверки устанавливаем указатель на место.

Первая замена масла на новом или прошедшем капитальный ремонт двигателе должна производиться через 2500—3500 км пробега, далее — через каждые 15 000 км. Объем системы смазки 3,5 л.

Для более полного удаления масла его следует сливать из прогретого двигателя.

Для выполнения работы необходимы: смотровая канава или эстакада; съемник масляного фильтра; широкая емкость объемом не менее 4 л.

Последовательность работ по полному удалению масла из двигателя Лада Калина (ВАЗ-1118):

- Если на автомобиле установлена защита картера и она затрудняет доступ к сливному отверстию, снимите защиту.

- Накидным ключом ослабляем затяжку пробки сливного отверстия.

- Устанавливаем под двигатель емкость для отработанного масла.

- Отворачиваем пробку сливного отверстия поддона картера двигателя и сливаем масло из двигателя в емкость.

- Дождавшись полного слива масла из поддона картера двигателя ВАЗ-21114 автомобиля Лада Калина, заворачиваем пробку сливного отверстия.

- Съемником ослабляем затяжку масляного фильтра.

- Отворачиваем масляный фильтр и снимаем его.

- Чистой ветошью тщательно очищаем на блоке цилиндров привалочную плоскость масляного фильтра.

- Перед установкой нового фильтра заполните его маслом на 1/2-2/3 объема.

- Наносим чистое моторное масло на резиновое уплотнительное кольцо фильтра и заворачиваем фильтр на место.

- Затягиваем фильтр.

- Отвернув, снимаем крышку маслозаливной горловины. Устанавливаем в горловину воронку.

- Заливаем масло в двигатель, контролируя его уровень по указателю.

- Заворачиваем крышку маслозаливной горловины.

Проверка компрессии в цилиндрах двигателя ВАЗ-21114

Работы по проверке компрессии в цилиндрах двигателя Лада Калина:

- Прогреваем двигатель до рабочей температуры и выключаем зажигание.

- Вынимаем предохранители ЭБУ и цепей системы управления двигателем.

- Сбрасываем давление топлива.

- Выворачиваем свечи зажигания.

- Устанавливаем компрессометр в свечное отверстие одного из цилиндров двигателя.

- Нажимаем педаль газа до упора (чтобы полностью открылась дроссельная заслонка) и включаем стартер на 5 с.

- Запоминаем либо записываем показания компрессометра и обнуляем прибор.

- Аналогично замеряем компрессию в трех оставшихся цилиндрах.

- У исправного двигателя компрессия в цилиндрах должна быть не менее 1,0 МПа (10 бар), а разница в компрессии между цилиндрами — не более 0,1 МПа (1,0 бар).

- Если компрессия меньше, то шприцем или масленкой заливаем около 10 см моторного масла в свечные отверстия цилиндров двигателя с низкой компрессией.

- Повторяем проверку компрессии. Если компрессия возросла, возможно, залегли кольца или изношена поршневая группа. В противном случае неплотно закрываются клапаны или неисправна прокладка головки блока цилиндров.
