Рабочее устройство тормозов автомобиля Лада Калина, Гранта

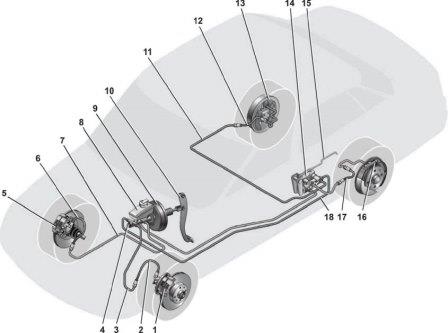

Рис.33. Рабочая тормозная система Лада Калина/Гранта ВАЗ-2190

1 — тормозной механизм переднего левого колеса; 2, 6, 12, 17 — тормозные шланги; 3, 7, 11, 18 — тормозные трубки; 4 — главный тормозной цилиндр; 5 — тормозной механизм переднего правого колеса; 8 — бачок главного тормозного цилиндра; 9 — вакуумный усилитель; 10 — педаль тормоза; 13 — тормозной механизм заднего правого колеса; 14 — регулятор давления жидкости в тормозных механизмах задних колес; 15 — рычаг регулятора давления жидкости в тормозных механизмах задних колес; 16 — тормозной механизм заднего левого колеса Примечание. Часть автомобилей оборудована тормозной системой с АБС (антиблокировочная система).

Автомобиль Лада Гранта/Калина оборудован двумя тормозными системами — рабочей и стояночной.

Рабочая тормозная система предназначена для снижения скорости движения автомобиля, вплоть до его полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.

Рабочая тормозная система Лада Гранта/Калина двухконтурная, диагональная, с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех колесных тормозных механизмов и регулятора давления жидкости в задних тормозных механизмах.

Тормозные механизмы передних колес дисковые, невентилируемые, задних — барабанные.

Каждый из контуров автомобиля включает в себя тормозные механизмы двух колес: одного переднего и одного заднего, расположенные на автомобиле по диагонали.

В один контур входят тормозные механизмы переднего правого и заднего левого колес, а во второй — тормозные механизмы переднего левого и заднего правого колес. При выходе из строя одного из контуров второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля.

Регулятор давления жидкости ограничивает поступление жидкости в задние тормозные механизмы при недостаточной нагрузке на заднюю ось, тем самым предотвращая блокировку задних колес и занос задней оси автомобиля Лада Калина/Гранта ВАЗ-2190 при резком торможении.

В корпусе регулятора имеется контрольное отверстие, закрытое пластмассовой заглушкой. Подтекание жидкости из этого отверстия свидетельствует о негерметичности колеи регулятора.

Для уменьшения усилия, прикладываемого водителем к педали тормоза, в приводе тормозной системы установлен вакуумный усилитель, работающий за счет разрежения, образующегося во впускном трубопроводе работающего двигателя. Не выключайте двигатель до полной остановки автомобиля.

На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью, в крышку бачка встроен датчик недостаточного уровня тормозной жидкости. При опасном падении уровня жидкости в бачке датчик включает контрольную лампу на щитке приборов.

Часть автомобилей оборудована тормозной системой с АБС (антиблокировочная система).

Замена передних тормозных колодок Лада Гранта/Калина

Передний тормозной механизм дисковый, невентилируемый, с плавающей скобой и одним рабочим цилиндром. Тормозной диск чугунный, его минимально допустимая толщина при износе составляет 17,8 мм.

Зазор между тормозными колодками и диском поддерживается за счет упругости резинового уплотнительного кольца, установленного в проточке стенки рабочего цилиндра. В зависимости от комплектации, возможна установка внутренней тормозной колодки с датчиком износа.

Для замены передних тормозных колодок Лада Калина/Гранта ВАЗ-2190 с датчиками износа отсоединяем наконечник провода датчика от колодки жгута проводов.

- Снимаем передние колеса.

- Очищаем от грязи бачок главного тормозного цилиндра. Снимаем крышку бачка.

- Очищаем тормозной механизм от грязи.

- Через смотровое отверстие в плавающей скобе суппорта немного раздвигаем тормозные колодки так, чтобы они отошли от тормозного диска на максимально возможное расстояние.

- Шлицевой отверткой отгибаем угол стопорной пластины болта нижнего направляющего пальца.

- Вынимаем тормозной шланг из кронштейна стойки.

- Удерживая от вращения направляющий палец рожковым ключом на 17 мм, ключом на 13 мм выворачиваем его болт.

- Поднимаем подвижную скобу вверх, поворачивая ее на верхнем направляющем пальце.

- Снимаем передние тормозные колодки Лада Гранта/Калина.

- Небольшой металлической щеткой очищаем от грязи и ржавчины посадочные места колодок.

- Убеждаемся в отсутствии подтекания тормозной жидкости из-под манжеты тормозного цилиндра.

- Устанавливаем на место новые тормозные колодки.

- Опускаем подвижную скобу вниз до совмещения отверстия в корпусе с отверстием в направляющем пальце (опуская скобу, следите за тем, чтобы пружинные усики колодок не встали враспор и не погнулись).

- Заворачиваем и затягиваем болт направляющего пальца.

- Фиксируем болт от отворачивания углом стопорной пластины.

- Устанавливаем тормозной шланг в кронштейн стойки подвески.

- Аналогичным образом меняем передние тормозные колодки Лада Калина/Гранта ВАЗ-2190 другого колеса.

- Несколько раз нажимаем педаль тормоза для самоустановки зазоров между колодками и тормозными дисками.

- Проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости доводим его до нормы.

- Если уровень жидкости в бачке главного тормозного цилиндра находится выше отметки МАХ, резиновой грушей отбираем часть жидкости из бачка.

После замены передних тормозных колодок в первые 100-200 км пробега эффективность торможения будет снижена.

Замена переднего рабочего тормозного цилиндра Лада Гранта/Калина

- Снимаем суппорт.

- Закрепляем суппорт в тисках и отворачиваем болты направляющих пальцев.

- Выворачиваем два болта крепления корпуса цилиндра к подвижной скобе.

- Снимаем рабочий тормозной цилиндр.

- Устанавливаем новый цилиндр в обратной последовательности.

- После установки суппорта в сборе на автомобиль и подсоединения к нему шланга, удаляем воздух из гидропривода тормозной системы.

- Убеждаемся в отсутствии утечек жидкости из нового тормозного цилиндра, штуцера прокачки и соединения цилиндра с тормозным шлангом.

Замена заднего тормозного барабана Лада Калина/Гранта ВАЗ-2190

Задний тормозной механизм барабанного типа. При нажатии педали тормоза жидкость из главного тормозного цилиндра поступает в рабочие тормозные цилиндры.

Под действием давления тормозной жидкости, поршни рабочих тормозных цилиндров выходят из них и прижимают тормозные колодки к рабочей поверхности тормозного барабана. После отпускания педали тормоза под воздействием стяжных пружин тормозные колодки утапливают поршни в цилиндр и отходят от тормозного барабана.

В задних рабочих тормозных цилиндрах Лада Гранта/Калина установлено устройство автоматической регулировки зазора между тормозными колодками и барабаном, ограничивающее утапливание поршней в цилиндр.

Благодаря этому поддерживается оптимальный зазор между колодками и барабаном. Задние тормозные механизмы (за исключением рабочего цилиндра) являются также частью стояночной тормозной системы.

- Полностью опускаем рычаг стояночного тормоза.

- Ослабляем натяжение тросов стояночного тормоза Лада Калина/Гранта ВАЗ-2190.

- Отворачиваем два направляющих штифта.

- Тщательно очищаем от грязи и коррозии цилиндрическую посадочную поверхность тормозного барабана на ступице.

- Обрабатываем посадочное место барабана на ступице проникающей смазкой.

- Для облегчения снятия барабана обстукиваем его молотком с резиновым бойком по боковой поверхности

- Съемником или, ввернув в два резьбовых отверстия барабана болты М8 (длина резьбовой части 60-70 мм) и равномерно заворачивая их, спрессовываем барабан со ступицы.

- Во избежание выпадения поршней из рабочего тормозного цилиндра, не нажимайте педаль тормоза при снятом тормозном барабане.

- Проверяем тормозной барабан Лада Гранта/Калина на отсутствие трещин, сильного износа или наличия глубоких рисок на рабочей поверхности барабана. При необходимости заменяем тормозной барабан.

- Максимально допустимый внутренний диаметр тормозного барабана 201,5 мм.

- Двумя монтажными лопатками, упираясь концами лопаток в буртик опорного щита тормозного механизма, сдвигаем колодки во встречном направлении.

- Устанавливаем барабан в обратной последовательности.

- Для самоустановки зазора между тормозными колодками и тормозным барабаном несколько раз нажимаем педаль тормоза.

- Регулируем стояночный тормоз.

Замена задних тормозных колодок Лада Гранта/Калина

Задние тормозные колодки подлежат замене, если толщина накладки какой-либо из колодок менее 1,5 мм, а также при отслоении накладки от основания колодки.

Задние тормозные колодки Лада Калина/Гранта ВАЗ-2190 меняются только комплектом, то есть обязательно на обоих колесах.

- Двумя монтажными лопатками максимально сводим колодки

- Шлицевой отверткой выводим конец верхней стяжной пружины из отверстия тормозной колодки, установленной спереди.

- Отсоединяем прижимную пружину от колодки.

- Опускаем колодку и снимаем вместе с нижней стяжной пружиной.

- Снимаем верхнюю стяжную пружину.

- Снимаем распорную планку.

- Отсоединяем от другой задней тормозной колодки Лада Гранта/Калина прижимную пружину.

- Снимаем колодку, выводя крюк распорного рычага из зацепления с наконечником троса стояночного тормоза.

- Плоскогубцами расшплинтовываем осевой палец рычага. Снимаем с колодки шайбу, распорный рычаг и осевой палец.-

- Очищаем от грязи и коррозии детали тормозного механизма.

- Убеждаемся в отсутствии утечек тормозной жидкости из рабочего цилиндра (негерметичный цилиндр заменяем).

- Устанавливаем снятые при разборке детали в обратной последовательности. Верхнюю стяжную пружину натягиваем плоскогубцами или шлицевой отверткой.

- Аналогичным образом заменяем колодки заднего правого тормозного механизма.

- Для самоустановки зазора между тормозными колодками и барабанами после полной сборки тормозного механизма несколько раз нажимаем педаль тормоза.

Замена заднего рабочего тормозного цилиндра Лада Калина/Гранта ВАЗ-2190

Заменяем цилиндр при подтекании тормозной жидкости и при «закисании» поршня (поршней) в цилиндре, в результате чего один или оба поршня перестают перемещаться в цилиндре.

- Снимаем тормозной барабан.

- Поднимаем рычаг стояночного тормоза до упора.

- Снимаем со штуцера прокачки рабочего тормозного цилиндра защитный резиновый колпачок и специальным или накидным ключом на 8 мм выворачиваем штуцер

- Обрабатываем штуцер тормозной трубки проникающей смазкой.

- Ослабляем затяжку штуцера тормозной трубки.

- Окончательно выворачиваем штуцер рожковым ключом на 10 мм.

- Выворачиваем два болта крепления рабочего тормозного цилиндра Лада Гранта/Калина.

- Чтобы из трубки не вытекала тормозная жидкость, надеваем на нее резиновый колпачок штуцера прокачки.

- Снимаем цилиндр со щита.

- Очищаем детали тормозного механизма от грязи и ржавчины, обезжириваем рабочую поверхность барабана, незначительное замасливание накладок тормозных колодок устраняем при помощи наждачной бумаги.

- Устанавливаем новый цилиндр в обратной последовательности.

- Устанавливаем тормозной барабан.

- Прокачиваем тормозную систему и убеждаемся в герметичности соединения тормозной трубки с рабочим цилиндром.

Стояночная тормозная система Лада Гранта/Калина

Стояночная тормозная система Лада Калина/Гранта ВАЗ-2190 предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.

Рычаг привода ручного тормоза двумя тросами связан с тормозными механизмами задних колес. При поднятии рычага в верхнее положение рычаги, установленные на задних колодках, поворачиваются и начинают давить на распорные планки.

При этом колодки задних тормозных механизмов раздвигаются и фиксируют барабан от проворачивания.

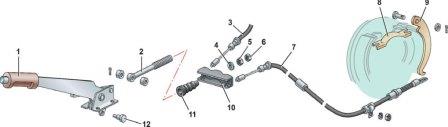

Рис.35. Стояночная тормозная система Лада Гранта/Калина

1 — рычаг стояночного тормоза; 2 — тяга рычага; 3 — трос привода тормозного механизма правого заднего колеса; 4 — шайба; 5 — регулировочная гайка; 6 — контргайка; 7 — трос привода тормозного механизма левого заднего колеса; 8 — распорная планка; 9 - рычаг; 10 - уравнитель тросов; 11 — резиновый чехол; 12 — ось тяги

Регулировка ручного тормоза Лада Калина/Гранта ВАЗ-2190

Ход рычага стояночного тормоза должен составлять 2—4 щелчка. В процессе эксплуатации автомобиля допускается увеличение хода рычага до восьми щелчков.

- Если ход рычага составляет шесть и более щелчков, отрегулируйте привод стояночного тормоза.

- Поднимаем рычаг стояночного тормоза до упора вверх, определяя величину его хода. Если он составляет менее 2 щелчков, необходимо удлинить привод, а если более 6 — укоротить.

- Полностью опускаем рычаг ручного тормоза Лада Гранта/Калина.

- Снимаем подушки с кронштейнов дополнительного глушителя. Торцовым ключом отворачиваем четыре гайки крепления защитного экрана.

- Оттянув дополнительный глушитель от днища автомобиля, подкладываем под трубу глушителя деревянный брусок. Извлекаем защитный экран.

- Удерживая рожковым ключом на 13 мм регулировочную гайку от проворачивания, накидным ключом на 13 мм ослабляем затяжку контргайки.

- При отворачивании регулировочной гайки привод удлиняется, при заворачивании укорачивается.

- Периодически в процессе регулировки проверяем ход рычага.

- Если длины резьбовой части тяги не хватает для регулировки хода рычага, необходимо заменить тросы привода, а при сильном износе накладок и тормозные колодки.

- Отрегулировав ход рычага ручного тормоза Лада Гранта/Калина, вывешиваем заднюю часть автомобиля. Проверяем легкость вращения задних колес и надежность их фиксации стояночным тормозом.

- Если тормозные колодки не мешают вращению колес, фиксируем регулировочную гайку контргайкой. Устанавливаем защитный экран на место.

- Проверяем работоспособность стояночной тормозной системы: на подъеме с уклоном в 23 % она должна надежно удерживать автомобиль в неподвижном состоянии.

- При необходимости проверяем состояние деталей привода стояночного тормоза, состояние задних тормозных колодок и тормозных барабанов. Неисправные и изношенные детали заменяем. После чего повторяем регулировку.
